4.

Aufstellung und erstmalige Inbetriebnahme

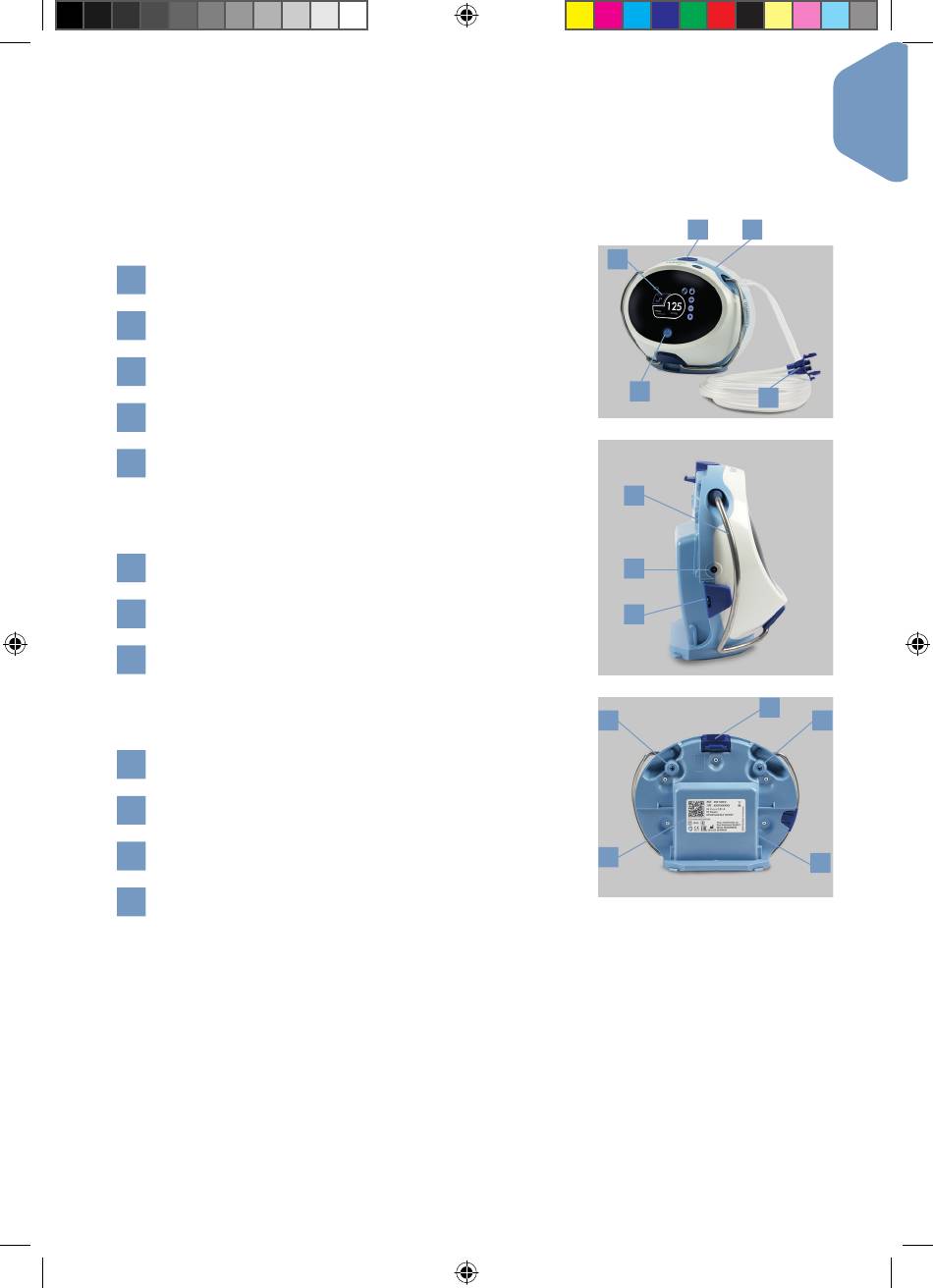

4.1 Geräteübersicht

Vorderseite

1 Touchscreen (berührungsempfindliches Display)
2 Ein/Aus-Taste
3 Exsudatbehälter (nicht im Lieferumfang enthalten)
4 Exsudatbehälter-Entriegelung
5 Konnektor
Seite
6 Hängebügel
7 Ladebuchse
8 USB-Anschluss
Rückseite
9 Exsudatbehälter-Entriegelung
10 Exsudatbehälter-Anschlüsse
11 Typenschild
12 Behälterführung
Anwendungsteile des Gerätes:
Netzteil, vordere Abdeckung, hintere Abdeckung, Behälter-Einhängung, Ein/Aus-Taste, USB-
Abdeckung, Bodenplatte und Hängebügel
Zugängliche Teile des Gerätes:
Gleichstromkonnektoren
