Hartmann Veroval Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Hartmann Anleitungen
  4. Blutdruckmesser
  5. veroval
  6. Gebrauchsanleitung

Hartmann Veroval Gebrauchsanleitung

Handgelenk-blutdruckmessgerät
Vorschau ausblenden Andere Handbücher für Veroval:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

wrist blood pressure monitor
758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 1
758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 1
FR - Tensiomètre de poignet
Mode d'emploi ........................................................2 - 29
NL - Polsbloeddrukmeter
Handleiding ...........................................................58 - 84
DE - Handgelenk-Blutdruckmessgerät
Gebrauchsanleitung ............................................85 - 112
Garantieurkunde ............................................................. 115
26.11.20 10:23
26.11.20 10:23
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hartmann Veroval

Inhaltszusammenfassung für Hartmann Veroval

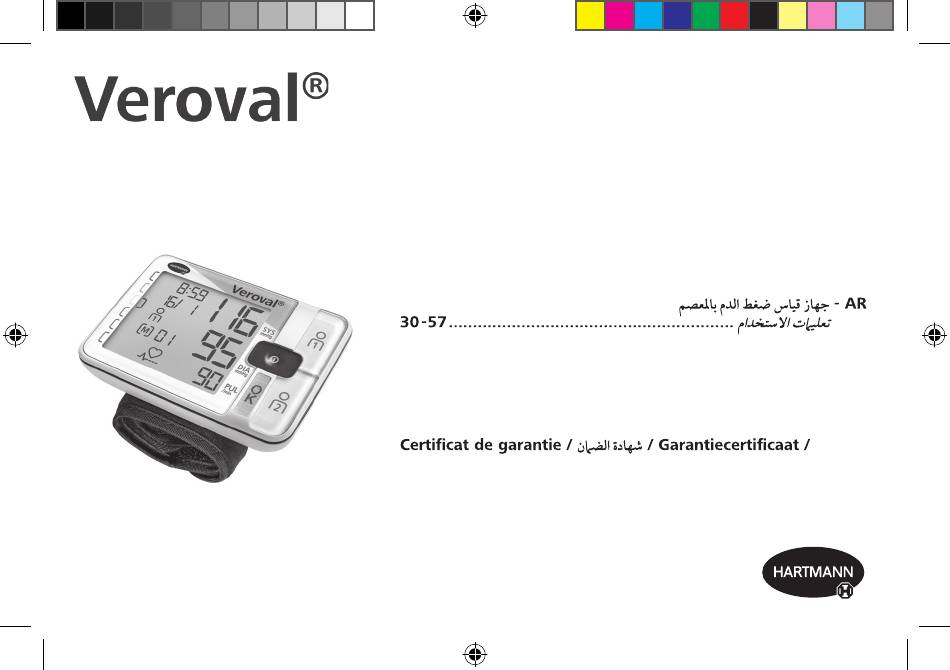

  • Seite 1 wrist blood pressure monitor FR - Tensiomètre de poignet Mode d‘emploi ............2 - 29 NL - Polsbloeddrukmeter Handleiding ............58 - 84 DE - Handgelenk-Blutdruckmessgerät Gebrauchsanleitung ..........85 - 112 Garantieurkunde ............. 115 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 1 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 1 26.11.20 10:23 26.11.20 10:23...

  • Seite 85: Lieferumfang

    Anwendung sorgfältig durch, denn eine kor- wir freuen uns, dass Sie sich für den Kauf eines rekte Blutdruckmessung ist nur bei richtiger Blutdruckmessgerätes aus dem Hause HARTMANN entschieden Handhabung des Gerätes möglich. Diese Anleitung haben. Das Veroval Handgelenk-Blutdruckmessgerät ist ein ®...
  • Seite 86 2. Wichtige Hinweise ..............88 3. Informationen zum Blutdruck ..........95 4. Vorbereitung der Messung ............97 5. Messung des Blutdrucks ............99 6. Speicherfunktion ..............104 7. Übertragung der Messwerte in Veroval medi.connect ..105 ® 8. Erklärung von Fehleranzeigen ..........107 9. Pflege des Gerätes ...............108 10.

  • Seite 87: Geräte- Und Displaybeschreibung

    Deutsch 1. Geräte- und Displaybeschreibung 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 87 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 87 26.11.20 10:24 26.11.20 10:24...

  • Seite 88: Wichtige Hinweise

    Deutsch 2. Wichtige Hinweise Blutdruckmessgerät 1 Extra großes LCD-Display Zeichenerklärung 2 START/STOP-Taste Beachtung der Bedienungsanleitung 3 Speichertaste Benutzer 1 4 Speichertaste Benutzer 2 5 Positionskontrolle Bitte beachten 6 Handgelenksmanschette 7 Batteriefach 8 USB-Schnittstelle IP22 Schutz gegen Eindringen von festen Fremdkörpern mit einem Durchmesser >...

  • Seite 89: Wichtige Hinweise Zur Anwendung

    Deutsch Symbol zur Kennzeichnung von Elektro- und Seriennummer Elektronikgeräten Wichtige Hinweise zur Anwendung Medizinprodukt Gleichstrom Verwenden Sie das Gerät ausschließlich zur Blutdruckmessung am menschlichen Handgelenk. Legen Sie die Manschette nicht CE-Kennzeichnung gemäß europäischer an anderen Stellen des Körpers an. Medizinprodukte-Bestimmungen Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Handgelenks.

  • Seite 90: Wichtige Hinweise Zur Selbstmessung

    Deutsch Bitte beachten Sie, dass der Druckaufbau der Manschette zu einer temporären Störung von gleichzeitig am selben Arm ver- Wichtige Hinweise zur Selbstmessung wendeten medizinischen Geräten führen kann. Schon geringe Veränderungen innerer und äußerer Faktoren Das Blutdruckmessgerät nicht im Zusammenhang mit einem (z.
  • Seite 91 Deutsch an schweren Herzrhythmusstörungen oder Arrhythmien leiden. Halten Sie Rücksprache mit Ihrem Arzt, bevor Aufgrund der oszillometrischen Messmethode kann es in eini- Sie eine Blutdruckselbstmessung vornehmen, gen Fällen passieren, dass falsche Messwerte ermittelt werden falls Sie … oder kein Messergebnis zustande kommt. schwanger sind.

  • Seite 92: Stromversorgung (Batterien)

    Deutsch Immer alle Batterien gleichzeitig auswechseln. Ein unregelmäßiger Herzschlag liegt vor, wenn Wird das Gerät längere Zeit nicht benutzt, sollten die Batterien der Herzrhythmus um mehr als 25 % vom mitt- herausgenommen werden, um ein mögliches Auslaufen zu leren Herzrhythmus abweicht. Die Kontraktion vermeiden.

  • Seite 93: Sicherheitshinweise Zum Gerät

    Deutsch Beachten Sie bitte die Lager- und Betriebsbedingungen in Kapitel 12 Technische Daten. Eine Lagerung oder Sicherheitshinweise zum Gerät Benutzung außerhalb der festgelegten Temperatur- und Dieses Blutdruckmessgerät ist nicht wasserdicht! Luftfeuchtebereiche kann die Messgenauigkeit sowie die Funktion des Gerätes beeinflussen. Dieses Blutdruckmessgerät besteht aus hochwertigen elektro- nischen Präzisionsteilen.
  • Seite 94 Hinweise für die messtechnische Kontrolle und autorisierten Wartungsdiensten gerne auf Anfrage von Jedes Veroval ® Gerät wurde von HARTMANN sorgfältig auf HARTMANN zur Verfügung gestellt. Messgenauigkeit geprüft und im Hinblick auf eine lange Lebensdauer entwickelt. Eine messtechnische Überprüfung empfehlen wir im Abstand von 2 Jahren für professionell genutzte Geräte, die z.

  • Seite 95: Informationen Zum Blutdruck

    Entsorgung von elektrischen und elek- tronischen Produkten. Die ordnungsgemäße Entsorgung dient dem Schutz der Umwelt und der menschlichen Gesundheit. Zur besseren Beurteilung der Ergebnisse befindet sich auf der linken Seite des Veroval Handgelenk-Blutdruckmessgerätes ein ® farbiges Ampelsystem als direkter Ergebnis-Indikator, anhand dessen sich der gemessene Wert leichter kategorisieren lässt.
  • Seite 96 Deutsch Ergebnis-Indikator Bewertung Systolischer Druck Diastolischer Druck Hypertonie Grad 3 über 179 mmHg und/oder über 109 mmHg orange Hypertonie Grad 2 160 – 179 mmHg und/oder 100 – 109 mmHg gelb Hypertonie Grad 1 140 – 159 mmHg und/oder 90 – 99 mmHg grün hochnormal 130 –...

  • Seite 97: Vorbereitung Der Messung

    Öffnen Sie die Batterieabdeckung auf der Geräteunterseite oder Ausdruck mit Ihrem Arzt teilen – siehe Kapitel (siehe Abb. 1). Setzen Sie die Batterien (siehe Kapitel 12 7 Übertragung der Messwerte in Veroval medi. ® Technische Daten) ein. Achten Sie dabei auf die richtige connect).

  • Seite 98: Einstellung Uhrzeit Und Datum

    Deutsch Einstellung Uhrzeit und Datum Datum Im Display blinken nacheinander die Stellen Sie Datum und Uhrzeit unbedingt korrekt ein. Nur Jahreszahl (a), der Monat (b) und der Tag so können Sie Ihre Messwerte korrekt mit Datum und (c). Uhrzeit speichern und später abrufen. •...

  • Seite 99: Messung Des Blutdrucks

    Deutsch 5. Messung des Blutdrucks Die 10 goldenen Regeln für die Blutdruckmessung Beim Blutdruckmessen spielen viele Faktoren eine Rolle. Diese zehn allgemeinen Regeln helfen Ihnen, die Messung korrekt durchzufüh- ren. 1. Vor der Messung ca. 5 Minuten Ruhe 2. Kein Nikotin und keinen Kaffee bis zu halten.
  • Seite 100 Uhrzeit sowie mit den eingenom- für eine neue Messung vom Druck menen Medikamenten dokumentie- 1 min entlastet sind. ren, bequem und einfach mit Veroval ® medi.connect. 9. Regelmäßig messen. Auch wenn sich 10. Immer zur gleichen Zeit messen. Da Ihre Werte verbessert haben, sollten der Mensch täglich ca.

  • Seite 101: Anlegen Des Blutdruckmessgerätes

    Veroval ® Oberarmblutdruckmessgerät zu empfehlen, da andernfalls keine genauen Blutdruckmesswerte ermittelt werden können. Dieses innovative Veroval Gerät mit der Comfort Air ® Technologie sorgt für ein angenehmes Messen. Bei der ersten Messung wird auf 190 mmHg aufgepumt. Für nachfolgende Messungen wird der Aufpumpdruck indivi-...
  • Seite 102 Deutsch Rücken durch die Lehne des Stuhls gestützt werden sollte. Überprüfen Sie die Displaysegmente auf Vollständigkeit. Stellen Sie beide Füße flach auf den Boden nebeneinander. Die Beine sollten nicht überkreuzt sein. Stützen Sie Ihren Arm unbedingt ab und winkeln ihn an. Achten Sie in jedem Fall darauf, dass sich die Manschette in Herzhöhe befindet.
  • Seite 103 Deutsch Nach dem Ende der Messung erscheinen im Display gleichzeitig Um das Gerät auszuschalten, drücken Sie die START/STOP- der systolische und diastolische Blutdruckwert sowie darunter Taste , andernfalls schaltet das Gerät nach 60 Sekunden die Pulsfrequenz (siehe Abb.1). automatisch ab. Wenn Sie während der Messung aus irgendeinem Grund den Messvorgang abbrechen möchten, drücken Sie einfach die START/STOP-Taste...

  • Seite 104: Speicherfunktion

    6. Speicherfunktion Durch erneutes Drücken der Benutzerspeicher -Taste (bzw. -Taste, wenn Sie sich im Benutzerspeicher 2 befinden) Das Veroval Handgelenk-Blutdruckmessgerät speichert bis zu ® erscheinen die Durchschnittswerte 100 Messungen je Benutzerspeicher. Sind alle Speicherplätze aller morgendlichen Messungen belegt, wird jeweils der älteste Wert gelöscht.

  • Seite 105: Löschen Der Speicherwerte

    Betriebssysteme Windows 7, 8 oder 10 – solange Batteriewechsel, sind die Speicherwerte weiterhin verfüg- von Microsoft offiziell unterstützt. bar. Starten Sie das Programm und verbinden Sie das Veroval ® Handgelenk-Blutdruckmessgerät über das beigefügte USB- Löschen der Speicherwerte Kabel mit Ihrem PC. Folgen Sie dann den Hinweisen der Veroval medi.connect Software.
  • Seite 106 Deutsch Starten Sie die Datenübertragung in der PC-Software „medi. In diesem Fall unterbrechen Sie die PC-Verbindung und star- ten die Datenübertragung erneut. Nach 10 Sekunden der connect“. Während der Datenübertragung wird im Display eine Animation angezeigt. Eine erfolgreiche Datenübertragung Nichtverwendung sowie bei Unterbrechung der Kommunikation mit dem PC schaltet sich das Blutdruckmessgerät automatisch wird wie in Abb 1.

  • Seite 107: Erklärung Von Fehleranzeigen

    Deutsch 8. Erklärung von Fehleranzeigen Aufgetretener Fehler Mögliche Ursachen Behebung Gerät lässt sich nicht Batterien fehlen, sind falsch eingelegt oder leer. Batterien kontrollieren, gegebenenfalls zwei glei- einschalten che, neue Batterien einlegen. Messignale konnten nicht bzw. nicht richtig erkannt Überprüfen Sie den korrekten Sitz der Manschette. werden.

  • Seite 108: Pflege Des Gerätes

    Deutsch Aufgetretener Fehler Mögliche Ursachen Behebung Nicht plausible Nicht plausible Messwerte treten oftmals auf, wenn Bitte beachten Sie die 10 goldenen Regeln der Messwerte das Gerät nicht angemessen verwendet wird oder Blutdruckmessung (siehe Kapitel 5 Messung des wenn Fehler bei der Messung vorliegen. Blutdrucks) und auch die Sicherheitshinweise.

  • Seite 109: Garantiebedingungen

    Kaufquittung nachzuweisen. Vorkommnis aufgetreten ist, melden Sie dies bitte dem Hersteller und/oder seinem autorisierten Vertreter und Ihrer nationalen Innerhalb der Garantiezeit leistet HARTMANN kostenlosen Behörde. Ersatz für sämtliche Material- und Fertigungsfehler am Gerät bzw. setzt dieses wieder instand. Eine Verlängerung der Garantiezeit entsteht dadurch nicht.

  • Seite 110: Kontaktdaten Bei Kundenfragen

    Deutsch 11. Kontaktdaten bei Kundenfragen 12. Technische Daten Modell: Veroval ® wrist blood pressure monitor PAUL HARTMANN AG Typ: BPM25 Service Center Diagnostic Friedrich-Penseler-Str. 17 Messverfahren: oszillometrisch 21337 Lüneburg Anzeigebereich: 0 – 300 mmHg customer.care.center@hartmann.info www.veroval.de Messbereich: Systole (SYS): 50 – 280 mmHg Diastole (DIA): 30 –...
  • Seite 111 Eindringen von Seriennummer: im Batteriefach Wasser oder festen Computer- Mit Hilfe des USB-Kabels und der Stoffen: schnittstelle zum PC: Veroval medi.connect Software ist ® Aufpumpdruck: ca. 190 mmHg bei erster Messung das Auslesen des Messwertspeichers und die graphische Darstellung der Automatische 1 Minute nach Messende / ansonsten Messwerte am PC möglich.

  • Seite 112: Gesetzliche Anforderungen Und Richtlinien

    Deutsch Verweis auf Normen: IEC 60601-1; IEC 60601-1-2 (in Übereinstimmung mit CISPR 11, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8) Gesetzliche Anforderungen und Richtlinien Das Gerät entspricht u.a. den Vorgaben der Europäischen Norm EN 1060: Nichtinvasive Blutdruckmessgeräte – Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme sowie der Norm IEC 80601-2-30.
  • Seite 113 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 113 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 113 26.11.20 10:24 26.11.20 10:24...
  • Seite 114 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 114 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 114 26.11.20 10:24 26.11.20 10:24...
  • Seite 115 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 115 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 115 26.11.20 10:24 26.11.20 10:24...
  • Seite 116 Date of revision: 2020-02-20 Version 3 AViTA Corporation 9F, No. 78, Sec.1, Kwang-Fu Rd. San-Chung District 24158 New Taipei City Taiwan Medical Device Safety Service GmbH Schiffgraben 41 30175 Hannover Germany 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 116 758480-1219_Veroval_Handgelenk-BPM_FR_AR_NL_DE_LB2 2020-03-11.indd 116 26.11.20 10:24 26.11.20 10:24...
