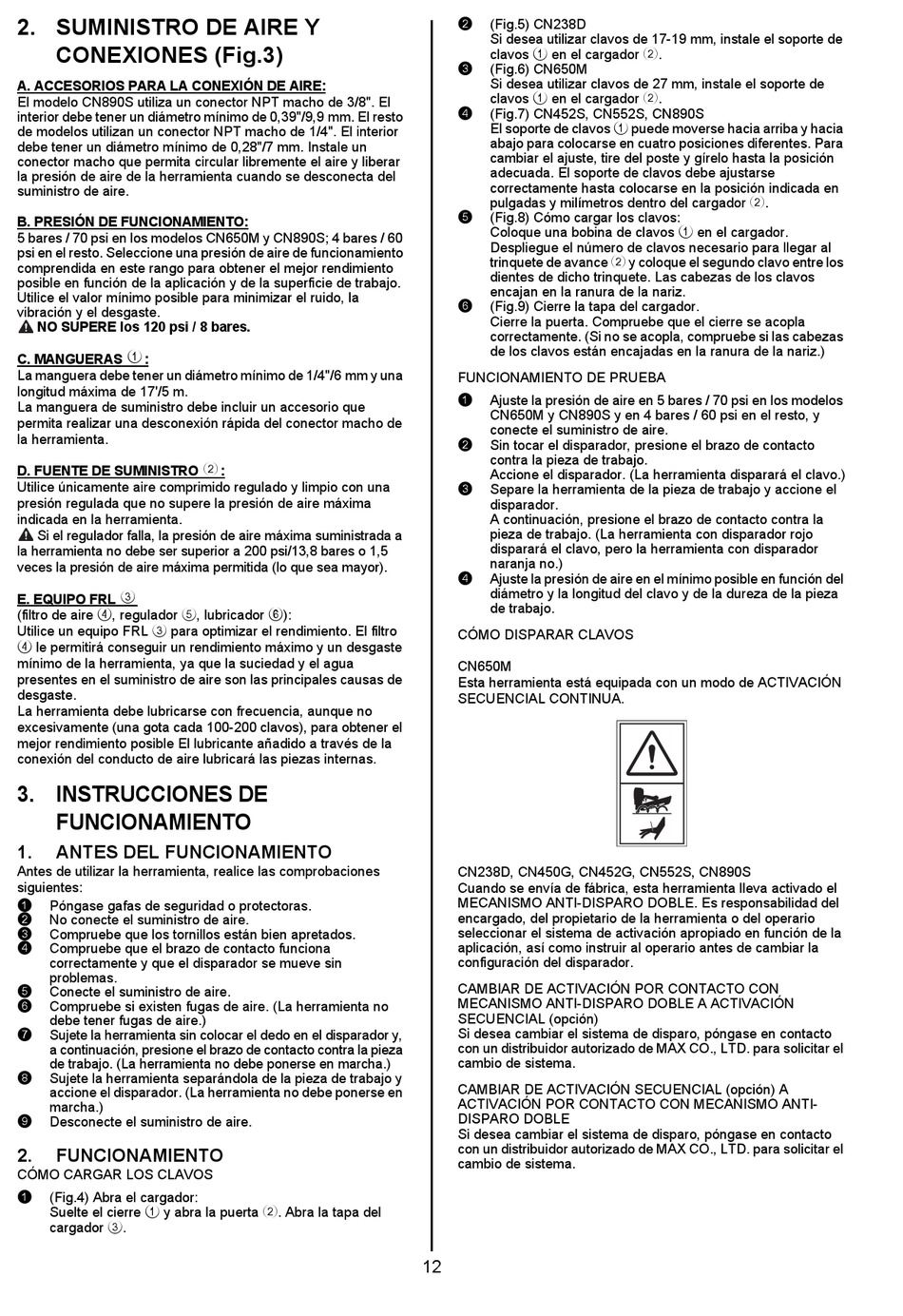

2. SUMINISTRO DE AIRE Y
CONEXIONES (Fig.3)
A. ACCESORIOS PARA LA CONEXIÓN DE AIRE:
El modelo CN890S utiliza un conector NPT macho de 3/8". El
interior debe tener un diámetro mínimo de 0,39"/9,9 mm. El resto
de modelos utilizan un conector NPT macho de 1/4". El interior
debe tener un diámetro mínimo de 0,28"/7 mm. Instale un
conector macho que permita circular libremente el aire y liberar
la presión de aire de la herramienta cuando se desconecta del
suministro de aire.
B. PRESIÓN DE FUNCIONAMIENTO:
5 bares / 70 psi en los modelos CN650M y CN890S; 4 bares / 60
psi en el resto. Seleccione una presión de aire de funcionamiento
comprendida en este rango para obtener el mejor rendimiento
posible en función de la aplicación y de la superficie de trabajo.
Utilice el valor mínimo posible para minimizar el ruido, la
vibración y el desgaste.
NO SUPERE los 120 psi / 8 bares.
1
C. MANGUERAS :
La manguera debe tener un diámetro mínimo de 1/4"/6 mm y una
longitud máxima de 17'/5 m.
La manguera de suministro debe incluir un accesorio que
permita realizar una desconexión rápida del conector macho de
la herramienta.
D. FUENTE DE SUMINISTRO
Utilice únicamente aire comprimido regulado y limpio con una
presión regulada que no supere la presión de aire máxima
indicada en la herramienta.
Si el regulador falla, la presión de aire máxima suministrada a
la herramienta no debe ser superior a 200 psi/13,8 bares o 1,5
veces la presión de aire máxima permitida (lo que sea mayor).
3
E. EQUIPO FRL
(filtro de aire 4, regulador 5, lubricador 6):
Utilice un equipo FRL 3 para optimizar el rendimiento. El filtro
4 le permitirá conseguir un rendimiento máximo y un desgaste
mínimo de la herramienta, ya que la suciedad y el agua
presentes en el suministro de aire son las principales causas de
desgaste.
La herramienta debe lubricarse con frecuencia, aunque no
excesivamente (una gota cada 100-200 clavos), para obtener el
mejor rendimiento posible El lubricante añadido a través de la
conexión del conducto de aire lubricará las piezas internas.
3. INSTRUCCIONES DE
FUNCIONAMIENTO
1.

ANTES DEL FUNCIONAMIENTO

Antes de utilizar la herramienta, realice las comprobaciones
siguientes:
1 Póngase gafas de seguridad o protectoras.
2 No conecte el suministro de aire.
3 Compruebe que los tornillos están bien apretados.
4 Compruebe que el brazo de contacto funciona
correctamente y que el disparador se mueve sin
problemas.
5 Conecte el suministro de aire.
6 Compruebe si existen fugas de aire. (La herramienta no
debe tener fugas de aire.)
7 Sujete la herramienta sin colocar el dedo en el disparador y,
a continuación, presione el brazo de contacto contra la pieza
de trabajo. (La herramienta no debe ponerse en marcha.)
8 Sujete la herramienta separándola de la pieza de trabajo y
accione el disparador. (La herramienta no debe ponerse en
marcha.)
9 Desconecte el suministro de aire.
2. FUNCIONAMIENTO
CÓMO CARGAR LOS CLAVOS
1 (Fig.4) Abra el cargador:
Suelte el cierre 1 y abra la puerta 2. Abra la tapa del
cargador 3.
2
:
2 (Fig.5) CN238D
Si desea utilizar clavos de 17-19 mm, instale el soporte de
clavos 1 en el cargador 2.
3 (Fig.6) CN650M
Si desea utilizar clavos de 27 mm, instale el soporte de
clavos 1 en el cargador 2.
4 (Fig.7) CN452S, CN552S, CN890S
El soporte de clavos 1 puede moverse hacia arriba y hacia
abajo para colocarse en cuatro posiciones diferentes. Para
cambiar el ajuste, tire del poste y gírelo hasta la posición
adecuada. El soporte de clavos debe ajustarse
correctamente hasta colocarse en la posición indicada en
pulgadas y milímetros dentro del cargador 2.
5 (Fig.8) Cómo cargar los clavos:
Coloque una bobina de clavos 1 en el cargador.
Despliegue el número de clavos necesario para llegar al
trinquete de avance 2 y coloque el segundo clavo entre los
dientes de dicho trinquete. Las cabezas de los clavos
encajan en la ranura de la nariz.
6 (Fig.9) Cierre la tapa del cargador.
Cierre la puerta. Compruebe que el cierre se acopla
correctamente. (Si no se acopla, compruebe si las cabezas
de los clavos están encajadas en la ranura de la nariz.)
FUNCIONAMIENTO DE PRUEBA
1 Ajuste la presión de aire en 5 bares / 70 psi en los modelos
CN650M y CN890S y en 4 bares / 60 psi en el resto, y
conecte el suministro de aire.
2 Sin tocar el disparador, presione el brazo de contacto
contra la pieza de trabajo.
Accione el disparador. (La herramienta disparará el clavo.)
3 Separe la herramienta de la pieza de trabajo y accione el
disparador.
A continuación, presione el brazo de contacto contra la
pieza de trabajo. (La herramienta con disparador rojo
disparará el clavo, pero la herramienta con disparador
naranja no.)
4 Ajuste la presión de aire en el mínimo posible en función del
diámetro y la longitud del clavo y de la dureza de la pieza
de trabajo.
CÓMO DISPARAR CLAVOS
CN650M
Esta herramienta está equipada con un modo de ACTIVACIÓN
SECUENCIAL CONTINUA.
CN238D, CN450G, CN452G, CN552S, CN890S
Cuando se envía de fábrica, esta herramienta lleva activado el
MECANISMO ANTI-DISPARO DOBLE. Es responsabilidad del
encargado, del propietario de la herramienta o del operario
seleccionar el sistema de activación apropiado en función de la
aplicación, así como instruir al operario antes de cambiar la
configuración del disparador.
CAMBIAR DE ACTIVACIÓN POR CONTACTO CON
MECANISMO ANTI-DISPARO DOBLE A ACTIVACIÓN
SECUENCIAL (opción)
Si desea cambiar el sistema de disparo, póngase en contacto
con un distribuidor autorizado de MAX CO., LTD. para solicitar el
cambio de sistema.
CAMBIAR DE ACTIVACIÓN SECUENCIAL (opción) A
ACTIVACIÓN POR CONTACTO CON MECANISMO ANTI-
DISPARO DOBLE
Si desea cambiar el sistema de disparo, póngase en contacto
con un distribuidor autorizado de MAX CO., LTD. para solicitar el
cambio de sistema.
