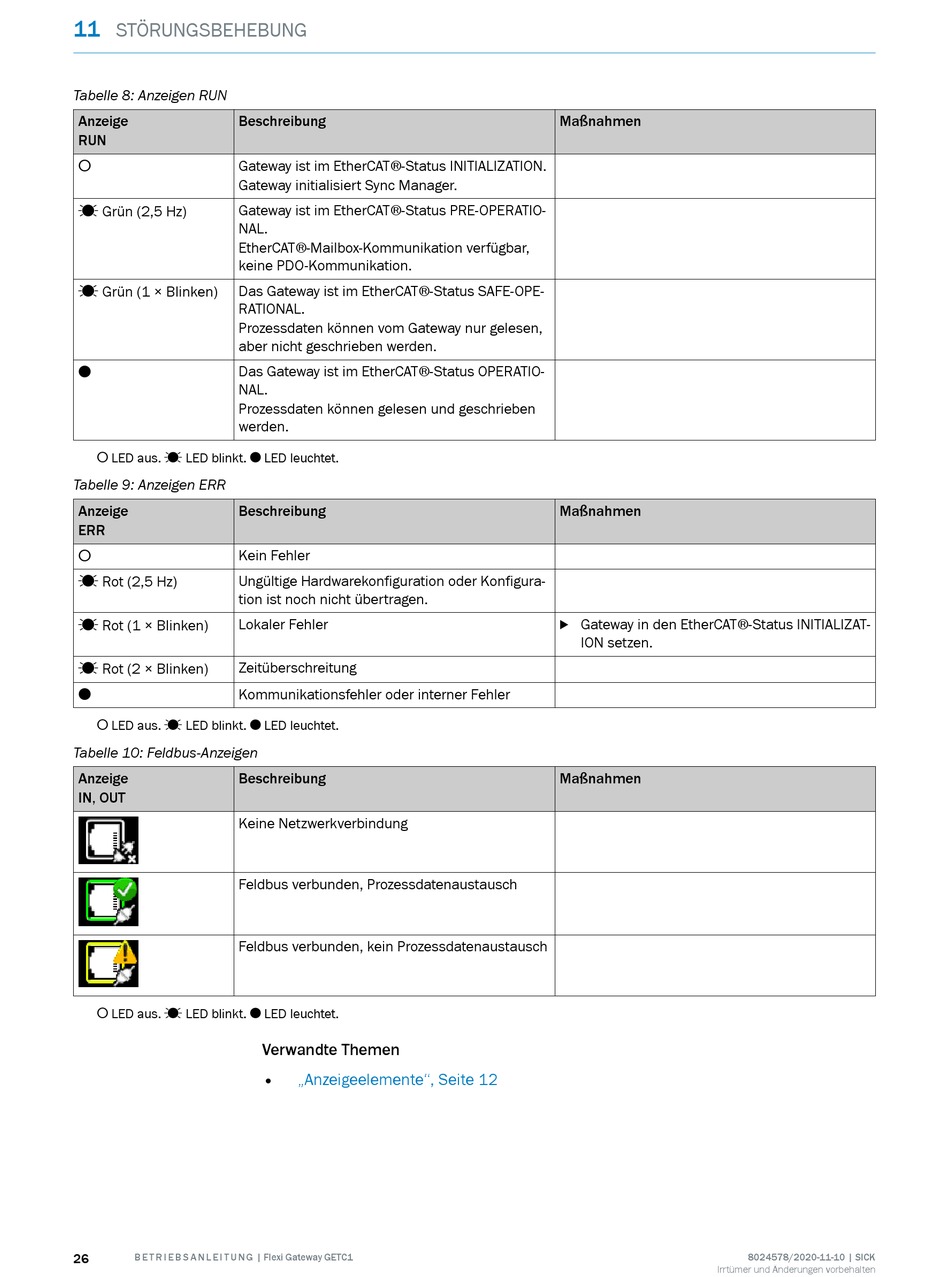

STÖRUNGSBEHEBUNG
Tabelle 8: Anzeigen RUN
Anzeige
Beschreibung
RUN
Gateway ist im EtherCAT®-Status INITIALIZATION.
o
Gateway initialisiert Sync Manager.
Gateway ist im EtherCAT®-Status PRE-OPERATIO‐
Ö Grün (2,5 Hz)
NAL.
EtherCAT®-Mailbox-Kommunikation verfügbar,
keine PDO-Kommunikation.
Das Gateway ist im EtherCAT®-Status SAFE-OPE‐
Ö Grün (1 × Blinken)
RATIONAL.
Prozessdaten können vom Gateway nur gelesen,
aber nicht geschrieben werden.
Das Gateway ist im EtherCAT®-Status OPERATIO‐
O
NAL.
Prozessdaten können gelesen und geschrieben
werden.
o LED aus. Ö LED blinkt. O LED leuchtet.
Tabelle 9: Anzeigen ERR
Anzeige
Beschreibung
ERR
Kein Fehler
o
Ö Rot (2,5 Hz)
Ungültige Hardwarekonfiguration oder Konfigura‐
tion ist noch nicht übertragen.
Lokaler Fehler
Ö Rot (1 × Blinken)
Zeitüberschreitung
Ö Rot (2 × Blinken)
Kommunikationsfehler oder interner Fehler
O
o LED aus. Ö LED blinkt. O LED leuchtet.
Tabelle 10: Feldbus-Anzeigen
Anzeige
Beschreibung
IN, OUT
Keine Netzwerkverbindung
Feldbus verbunden, Prozessdatenaustausch
Feldbus verbunden, kein Prozessdatenaustausch
o LED aus. Ö LED blinkt. O LED leuchtet.
26
B E T R I E B S A N L E I T U N G | Flexi Gateway GETC1
Verwandte Themen
„Anzeigeelemente", Seite 12
Maßnahmen
Maßnahmen
b Gateway in den EtherCAT®-Status INITIALIZAT‐
ION setzen.
Maßnahmen
Irrtümer und Änderungen vorbehalten
8024578/2020-11-10 | SICK
