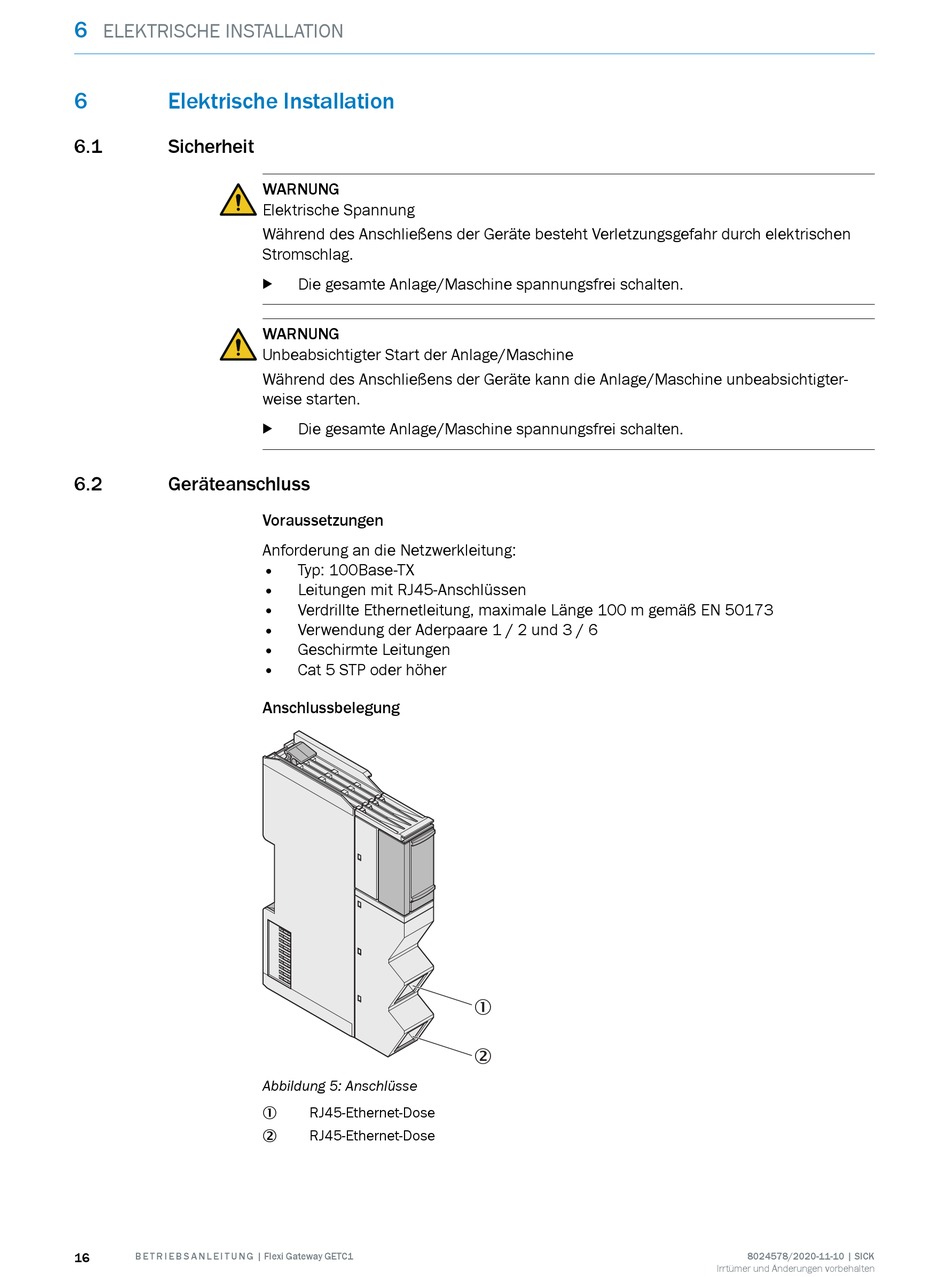

Elektrische Installation; Sicherheit; Geräteanschluss - SICK Flexi Gateway GETC1 Betriebsanleitung

6

ELEKTRISCHE INSTALLATION

6 Elektrische Installation
6.1

Sicherheit

6.2 Geräteanschluss
16 B E T R I E B S A N L E I T U N G | Flexi Gateway GETC1
WARNUNG
Elektrische Spannung
Während des Anschließens der Geräte besteht Verletzungsgefahr durch elektrischen
Stromschlag.
Die gesamte Anlage/Maschine spannungsfrei schalten.
b
WARNUNG
Unbeabsichtigter Start der Anlage/Maschine
Während des Anschließens der Geräte kann die Anlage/Maschine unbeabsichtigter‐
weise starten.
Die gesamte Anlage/Maschine spannungsfrei schalten.
b
Voraussetzungen
Anforderung an die Netzwerkleitung:
• Typ: 100Base-TX
• Leitungen mit RJ45-Anschlüssen
• Verdrillte Ethernetleitung, maximale Länge 100 m gemäß EN 50173
• Verwendung der Aderpaare 1 / 2 und 3 / 6
• Geschirmte Leitungen
• Cat 5 STP oder höher
Anschlussbelegung
Abbildung 5: Anschlüsse
RJ45-Ethernet-Dose
1
RJ45-Ethernet-Dose
2
1
2
