Störungsbehebung
11.1
Statusanzeigen
Mögliche Anzeigen

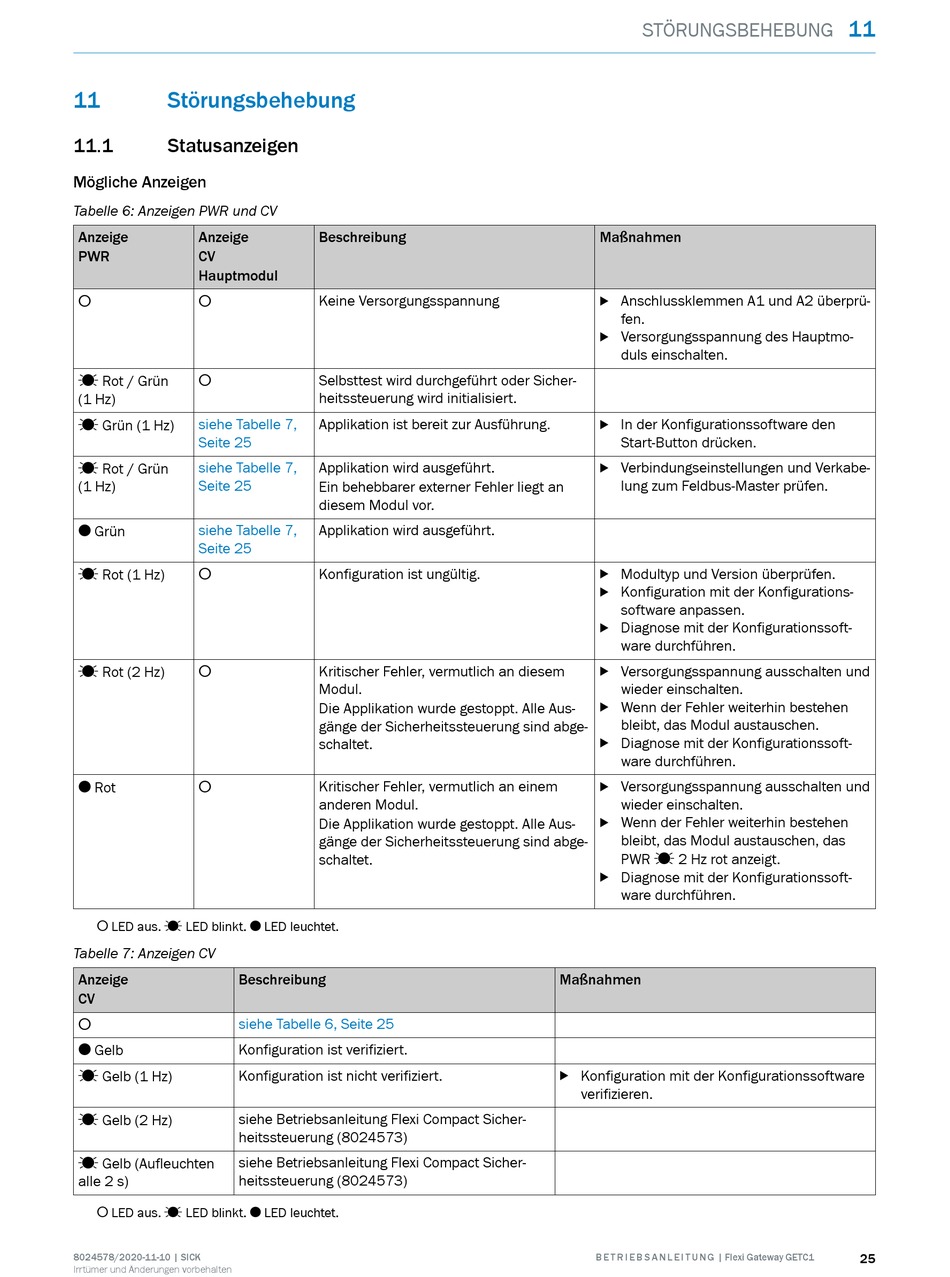

Tabelle 6: Anzeigen PWR und CV
Anzeige
Anzeige
PWR
CV
Hauptmodul
o
o
Ö Rot / Grün
o
(1 Hz)
siehe Tabelle 7,
Ö Grün (1 Hz)
Seite 25
siehe Tabelle 7,
Ö Rot / Grün
Seite 25
(1 Hz)
siehe Tabelle 7,
O Grün
Seite 25
Ö Rot (1 Hz)
o
Ö Rot (2 Hz)
o
O Rot
o
o LED aus. Ö LED blinkt. O LED leuchtet.
Tabelle 7: Anzeigen CV
Anzeige
Beschreibung
CV
siehe Tabelle 6, Seite 25
o
O Gelb
Konfiguration ist verifiziert.
Konfiguration ist nicht verifiziert.
Ö Gelb (1 Hz)
siehe Betriebsanleitung Flexi Compact Sicher‐
Ö Gelb (2 Hz)
heitssteuerung (8024573)
Ö Gelb (Aufleuchten
siehe Betriebsanleitung Flexi Compact Sicher‐
alle 2 s)
heitssteuerung (8024573)
o LED aus. Ö LED blinkt. O LED leuchtet.
8024578/2020-11-10 | SICK
Irrtümer und Änderungen vorbehalten
Beschreibung
Keine Versorgungsspannung
Selbsttest wird durchgeführt oder Sicher‐
heitssteuerung wird initialisiert.
Applikation ist bereit zur Ausführung.
Applikation wird ausgeführt.
Ein behebbarer externer Fehler liegt an
diesem Modul vor.
Applikation wird ausgeführt.
Konfiguration ist ungültig.
Kritischer Fehler, vermutlich an diesem
Modul.
Die Applikation wurde gestoppt. Alle Aus‐
gänge der Sicherheitssteuerung sind abge‐
schaltet.
Kritischer Fehler, vermutlich an einem
anderen Modul.
Die Applikation wurde gestoppt. Alle Aus‐
gänge der Sicherheitssteuerung sind abge‐
schaltet.
STÖRUNGSBEHEBUNG
Maßnahmen
b Anschlussklemmen A1 und A2 überprü‐
fen.
b Versorgungsspannung des Hauptmo‐
duls einschalten.
b In der Konfigurationssoftware den
Start-Button drücken.
b Verbindungseinstellungen und Verkabe‐
lung zum Feldbus-Master prüfen.
b Modultyp und Version überprüfen.
b Konfiguration mit der Konfigurations‐
software anpassen.
b Diagnose mit der Konfigurationssoft‐
ware durchführen.
b Versorgungsspannung ausschalten und
wieder einschalten.
b Wenn der Fehler weiterhin bestehen
bleibt, das Modul austauschen.
b Diagnose mit der Konfigurationssoft‐
ware durchführen.
b Versorgungsspannung ausschalten und
wieder einschalten.
b Wenn der Fehler weiterhin bestehen
bleibt, das Modul austauschen, das
PWR Ö 2 Hz rot anzeigt.
b Diagnose mit der Konfigurationssoft‐
ware durchführen.
Maßnahmen
b Konfiguration mit der Konfigurationssoftware
verifizieren.
B E T R I E B S A N L E I T U N G | Flexi Gateway GETC1
