Beschreibung der Torquemotor-Komponenten
Montage
3.
3.1 Einsatzbereich
Torquemotoren sind Teile eines rotativen Antriebssystems zur zeitlich und örtlich exakten Positionierung von fest montierten
Lasten, z.B. Anlagenkomponenten, innerhalb einer automatisierten Anlage.
Torquemotoren sind für Installation und Betrieb in beliebiger Lage konzipiert. Die zu bewegenden Lasten müssen fest auf dem
Rotor montiert werden.
Die Torquemotoren werden als Einbaukomponenten geliefert. Im Auslieferungszustand werden Rotor und Stator durch
Montagekrallen gesichert.
3.2 Aufbau der Torquemotor-Komponenten (Beispiel TMRW)
Stator:
Die Statoren der TMRW- und der TMRI-Motoren bestehen aus dem Außenring mit Kühlkanälen zur Flüssigkeitskühlung und
dem Innenring mit den Motorblechen und den in Epoxid-Harz vergossenen Wicklungen.
Bei den Statoren der DMR-Motoren entfallen die Kühlkanäle des Außenrings. Der Innenring besteht ebenfalls aus den Motor-
blechen und den in Epoxid-Harz vergossenen Wicklungen
Rotor:
Der Rotor besteht sowohl bei DMR- wie auch bei TMRW- und TMRI-Motoren aus vernickeltem Stahl mit Seltene-Erden-
Magneten. Der Rotor wird auf dem drehbaren Teil der Kundenmaschine montiert.

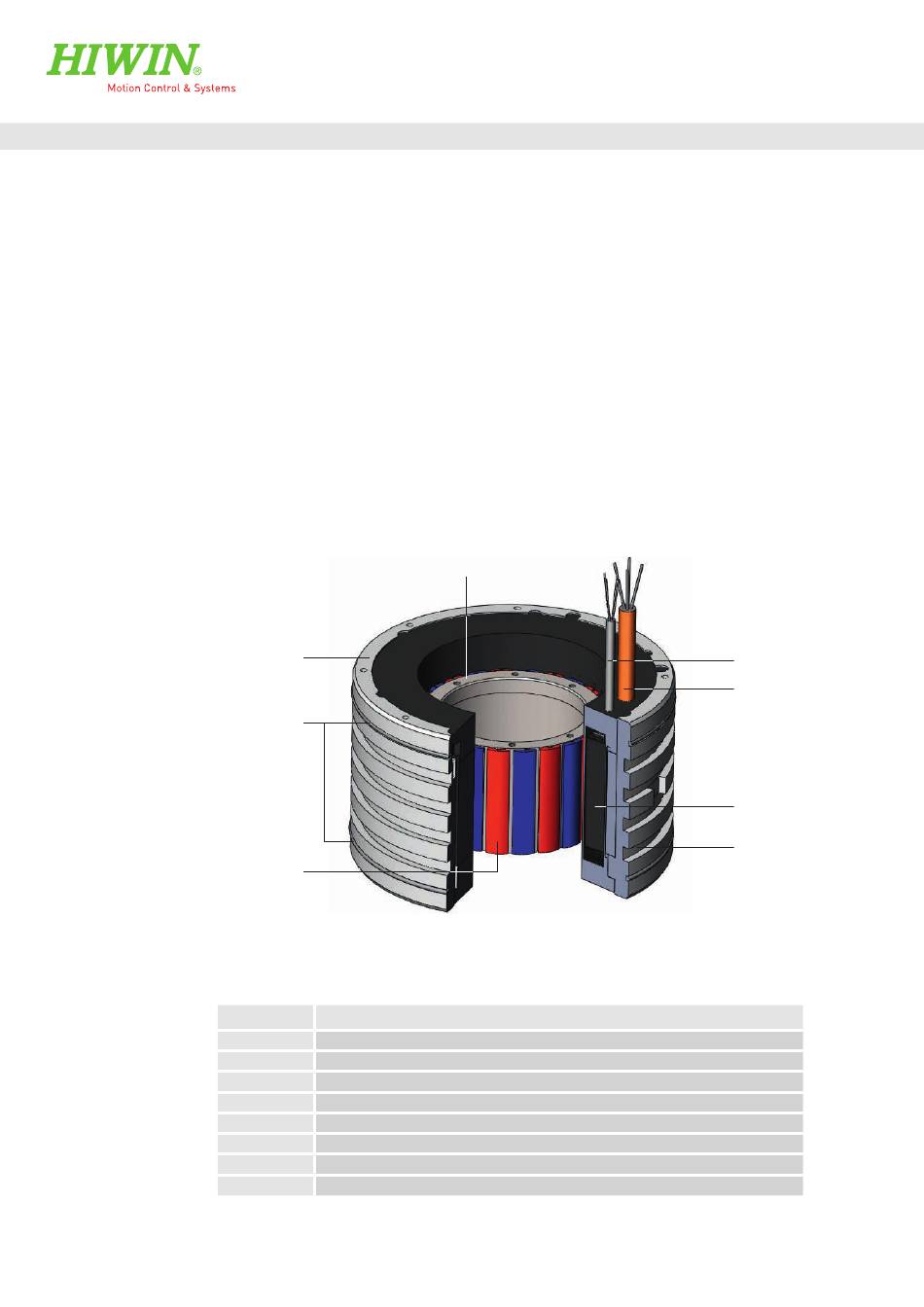

Abb. 3.1 Aufbau der Torquemotoren
Tabelle 3.1 Hauptbestandteile eines Torquemotors
10
Beschreibung der Torquemotor-Komponenten
[2]
[3]
[4]
Ziffer
Bezeichnung
1
Rotor
2
Stator
3
Nut für O-Ring
4
Selten-Erde-Magnete
5
Kühlkanäle für Wasserkühlung (TMRW, TMRI)
6
Motorwicklung
7
Motorleitung
8
Temperatursensorleitung
Montageanleitung
Torque-Motoren DMR, TMRW, TMRI
[1]
[8]
[7]
[6]
[5]
TM-Komponenten-03-2-DE-2011-MA
