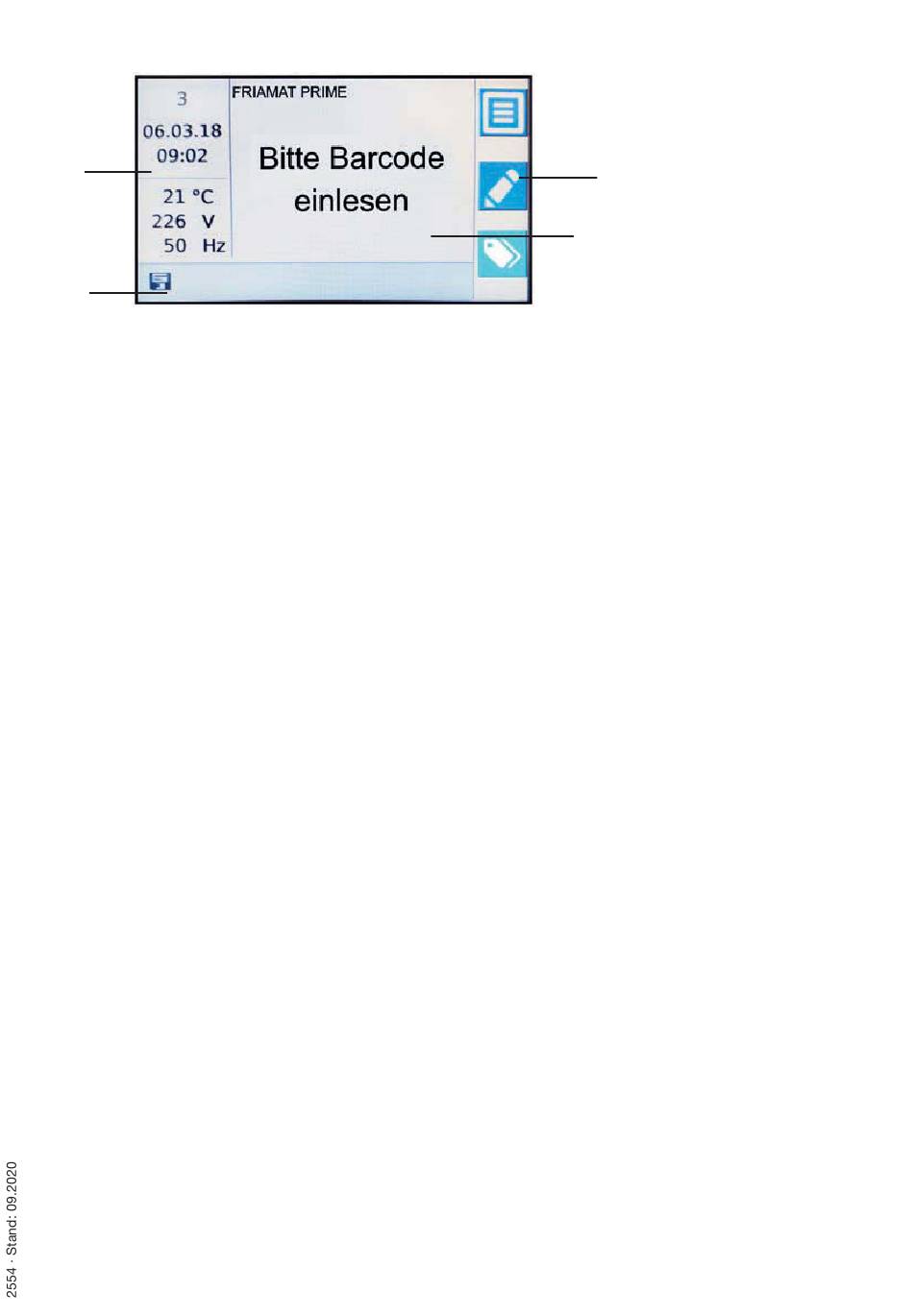

Display
2
4
3
1
1 Funktionsstatussymbole
Es werden die Funktionen als Symbol angezeigt, die zu diesem Zeitpunkt aktiv
geschalten sind, z. B. Dokumentation eingeschaltet, Wartungserinnerung
(siehe hierzu auch Kapitel 3.5.). Ferner wird ein Hinweis der nächsten Wartung
angezeigt (siehe hierzu auch Kapitel 7.2).
2 Anzeige Umgebungsinformationen / Anzahl der Protokolleinträge
Es werden wichtige Umgebungsinformationen angezeigt (Zählnummer, Datum,
Uhrzeit, Umgebungstemperatur, Spannung und Frequenz). Diese Zählnummer
entspricht der Anzahl der Protokolleinträge und zeigt die aktuelle Zahl der
Protokolldatensätze von Schweißungen an.
3 Hauptfenster
Im Hauptfenster werden sämtliche Eingaben und Informationen innerhalb der
einzelnen Menüs dargestellt.
4 Führungstastensymbole
Es werden die Funktionen angezeigt, die beim Drücken der zugehörigen blauen
Führungstaste aktiviert werden. Abhängig von der Menüauswahl wechseln die
angezeigten Symbole (siehe hierzu Kapitel 3.4).
