Elektroarbeiten
9.4.1
Montage der Anschlussklemmen
24.09.2018
Copyright 2013 by: WATERKOTTE GmbH. Änderungen vorbehalten.
Die Einführung der Kabel für die elektrische Verdrahtung zur Wärmepumpe erfolgt
über zwei Öffnungen an der oberen Rückwand des Gerätes. Die Kabel werden in
einer Aussparung der Speicherisolierung zur Vorderseite des Gerätes geführt, wo
sich ein Befestigungsblech zur Fixierung der Kabel befindet.
Mittels der mitgelieferten Kabelbinder werden die Kabel befestigt und zugentlastet.
Nutzen Sie das Zugentlastungsblech (Pos. 1) zum Fixieren der Kabel. Die An-
schlussklemmen befinden sich auf der Front der Schalttafel (siehe Pos. 2).

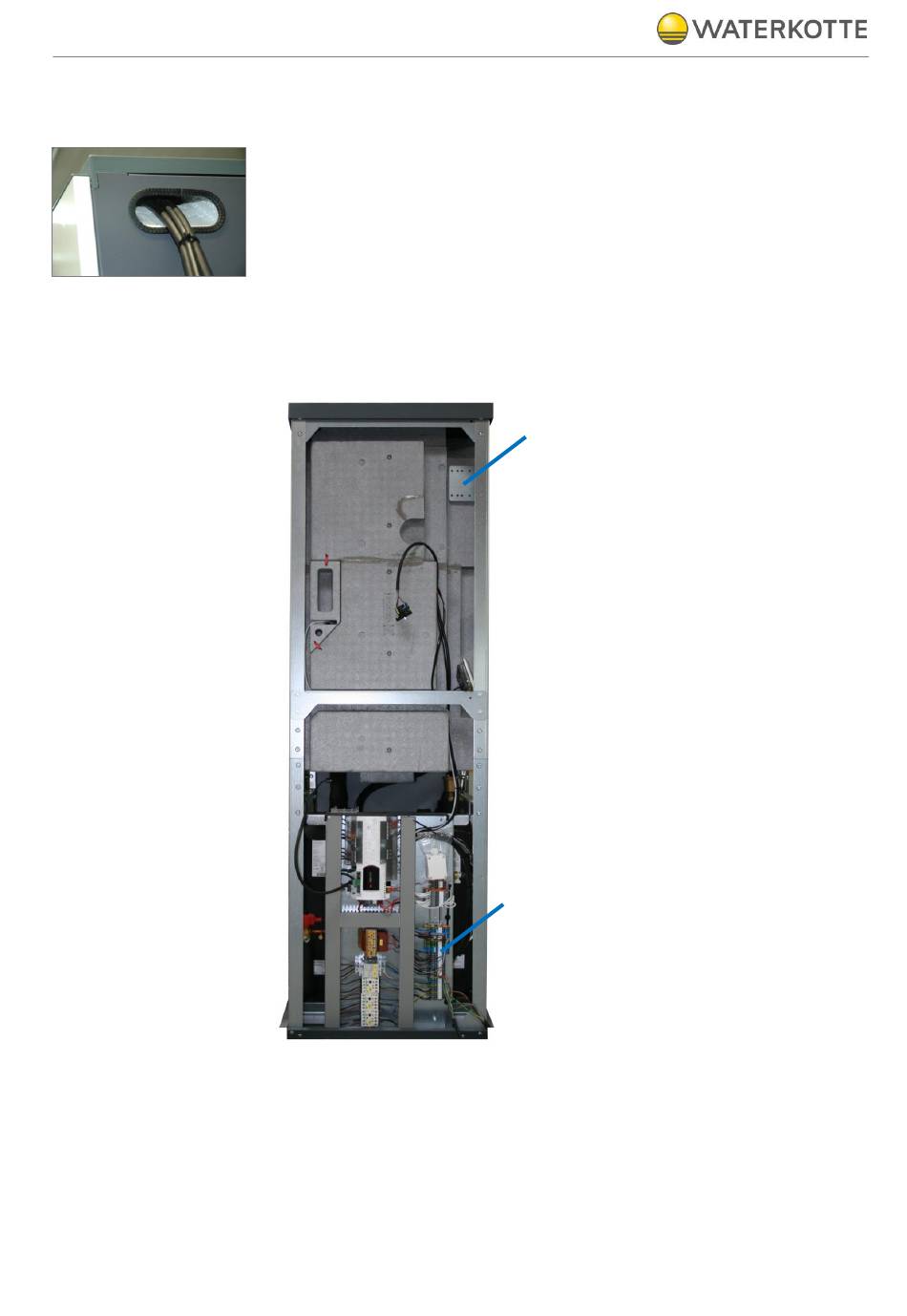

Abbildung 10: Montageposition der Anschlussklemmen (Pos. 2)
Zum Anschuss der externen Elektroverkabelung ist es nicht nötig, Arbeiten an der
Elektroschalttafel durchzuführen.
37 / 56
①
②
Z21241
