Montage von Wärmepumpe und Speicher
7.2.2
Temperaturfühler
7.2.3
Demontage der Verkleidungsbleche
24.09.2018
Copyright 2013 by: WATERKOTTE GmbH. Änderungen vorbehalten.
Der mitgelieferte Temperaturfühler ist bereits in der Tauchhülse des Speichers ein-
gebaut
Frontblech und Seitenbleche lassen sich für Transport- und Montagezwecke ent-
fernen.
Reihenfolge der Demontage: Zuerst das Frontblech , dann die beiden Seitenble-
che.

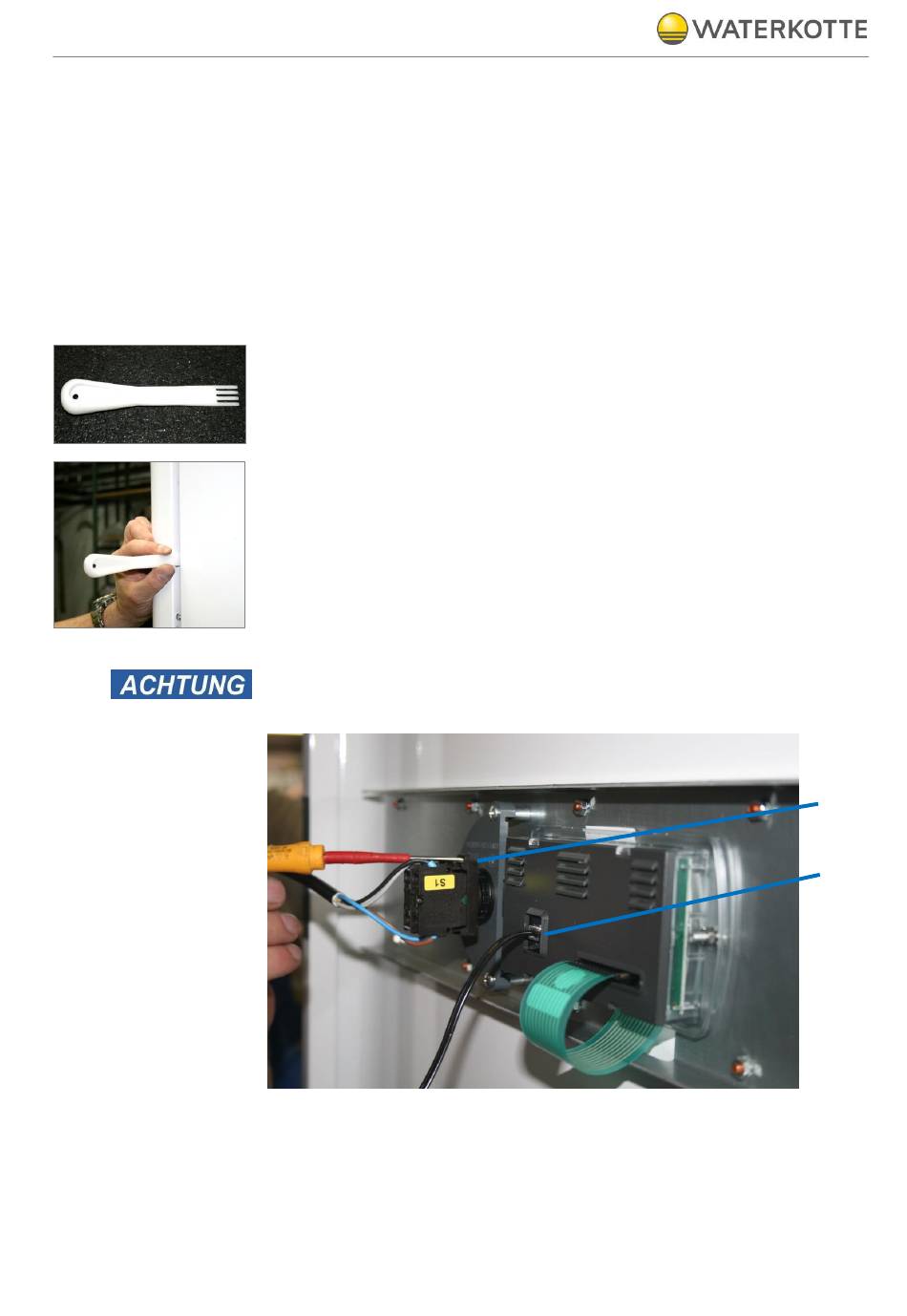

Der Wärmepumpe liegt ein Demontagewerkzeug bei. Nutzen Sie dieses Werkzeug
zum Entfernen der Verkleidungsbleche und um Beschädigungen zu vermeiden.
Vorgehensweise:
Halten Sie mit dem Demontagewerkzeug genügend Abstand zur unte-
ren/oberen Blechkante um die Haltebolzen nicht zu beschädigen (siehe
Abbildung).
Das Demontagewerkzeug wird mit mäßiger Kraft, von Hand, in den Spalt
zwischen den Front- und Seitenblech eingetrieben.
Achtung: Das Display im Frontblech ist mit 2 Anschlüssen verbunden (siehe Foto).
Trennen Sie auf der Rückseite des Bleches diese Verbindungen, nach dem Sie
das Frontblech gelöst haben.
Vorgehensweise:
Pos.1 – Heben Sie mit der Spitze eines Schraubendrehers den Schalter aus der
Halteklammer und ziehen ihn ab.
Pos.2 – Der Stecker des Buskabels besitzt eine Haltelasche. Drücken Sie diese
nach oben und ziehen Sie das Kabel ab.
23 / 56
①
②
Z21241
