Retractorsystem TANKO-RTF
5.1.5

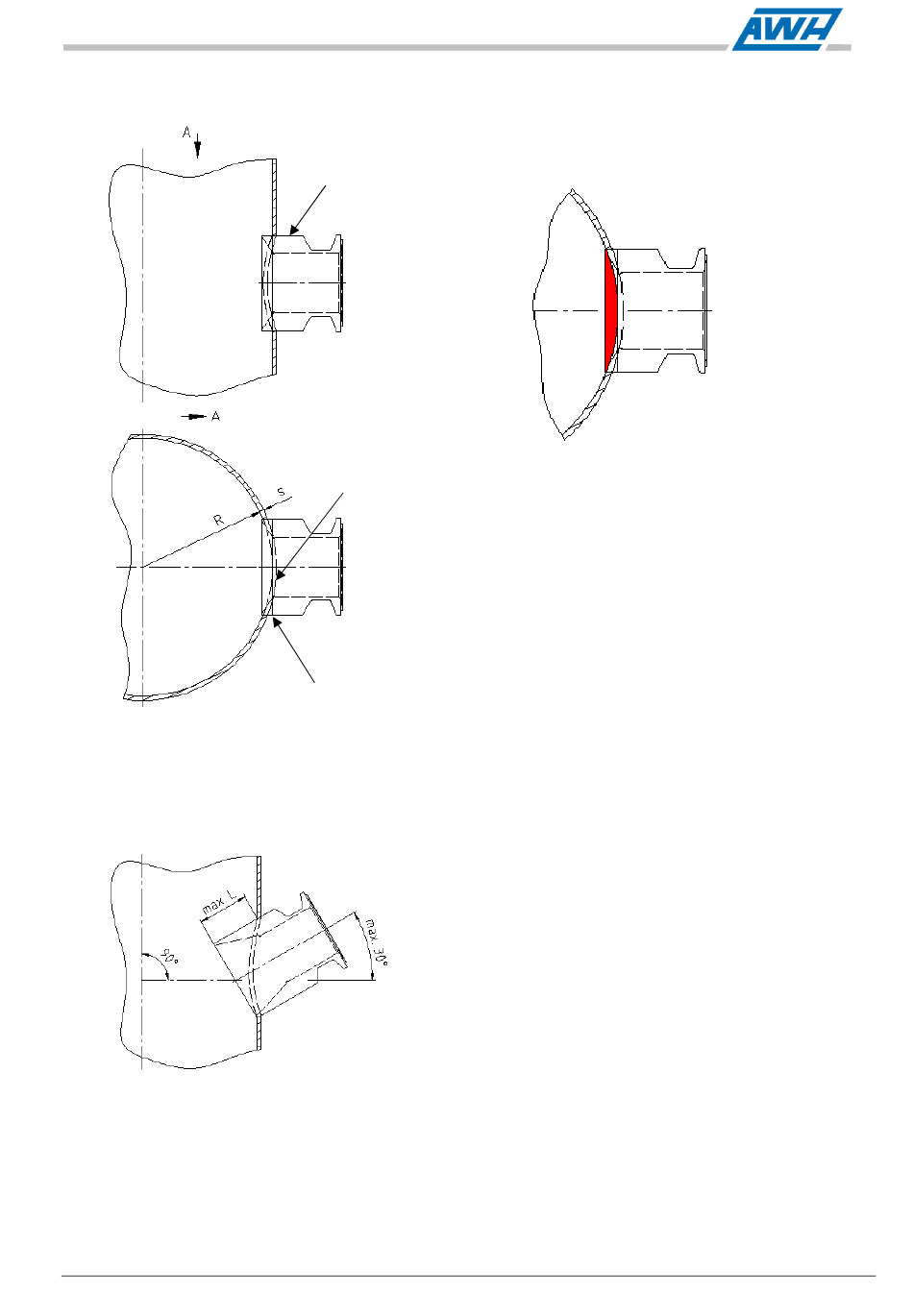

Einschweißen des Kombi-Behälterstutzens C3
Abbildung 5.1-5 Kombi-Behälterstutzen
Standardanbindung
Abbildung 5.1-6 Kombi-Behälterstutzen
Sonderanbindung
Originalmontageanleitung
Ø 91 mm
X
M
Für unterschiedliche Einbauwinkel des TANKO-RTF
aus der horizontalen Lage bis maximal 30°, steht ein
spezieller Behälterstutzen zur Verfügung.
Dieser kann schon für den vorgesehenen Winkel
vorbereitet gegen Aufpreis geliefert werden. Näheres
entnehmen Sie den Bestellunterlagen bzw. bei Fragen
wenden Sie sich bitte an die Armaturenwerk
Hötensleben GmbH.
Zum Einschweißen darf der Stutzen nicht tiefer als
max. L (52 mm) in den Behälter hineingesteckt werden
(siehe Skizze)
2015 / 06 Rev.5
Abbildung 5.1-4 Verschleifen
37 von 68
