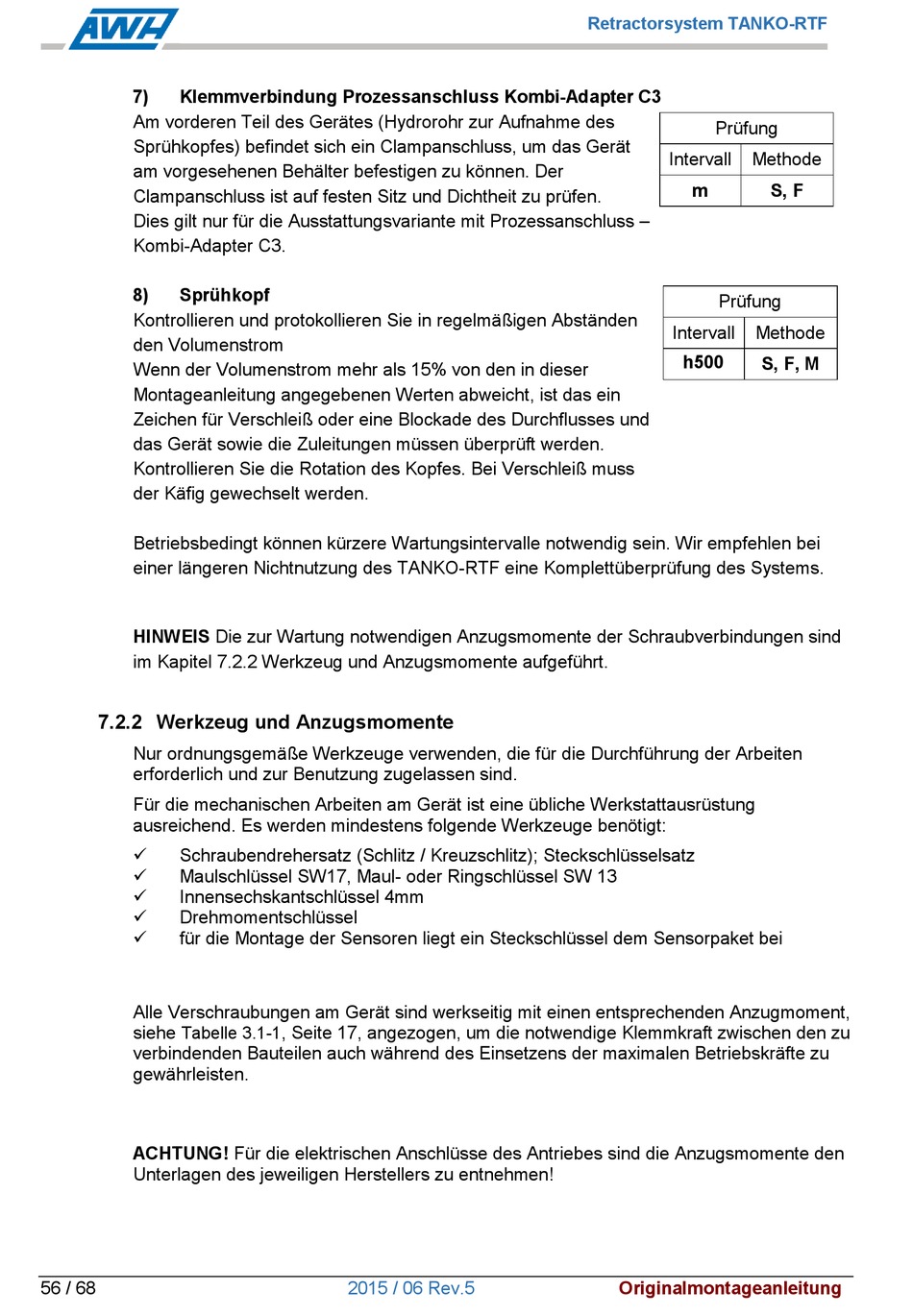

7)
Klemmverbindung Prozessanschluss Kombi-Adapter C3
Am vorderen Teil des Gerätes (Hydrorohr zur Aufnahme des
Sprühkopfes) befindet sich ein Clampanschluss, um das Gerät
am vorgesehenen Behälter befestigen zu können. Der
Clampanschluss ist auf festen Sitz und Dichtheit zu prüfen.
Dies gilt nur für die Ausstattungsvariante mit Prozessanschluss –
Kombi-Adapter C3.
8)
Sprühkopf
Kontrollieren und protokollieren Sie in regelmäßigen Abständen
den Volumenstrom
Wenn der Volumenstrom mehr als 15% von den in dieser
Montageanleitung angegebenen Werten abweicht, ist das ein
Zeichen für Verschleiß oder eine Blockade des Durchflusses und
das Gerät sowie die Zuleitungen müssen überprüft werden.
Kontrollieren Sie die Rotation des Kopfes. Bei Verschleiß muss
der Käfig gewechselt werden.
Betriebsbedingt können kürzere Wartungsintervalle notwendig sein. Wir empfehlen bei
einer längeren Nichtnutzung des TANKO-RTF eine Komplettüberprüfung des Systems.
HINWEIS Die zur Wartung notwendigen Anzugsmomente der Schraubverbindungen sind
im Kapitel 7.2.2 Werkzeug und Anzugsmomente aufgeführt.
7.2.2 Werkzeug und Anzugsmomente
Nur ordnungsgemäße Werkzeuge verwenden, die für die Durchführung der Arbeiten
erforderlich und zur Benutzung zugelassen sind.
Für die mechanischen Arbeiten am Gerät ist eine übliche Werkstattausrüstung
ausreichend. Es werden mindestens folgende Werkzeuge benötigt:
Schraubendrehersatz (Schlitz / Kreuzschlitz); Steckschlüsselsatz
Maulschlüssel SW17, Maul- oder Ringschlüssel SW 13
Innensechskantschlüssel 4mm
Drehmomentschlüssel
für die Montage der Sensoren liegt ein Steckschlüssel dem Sensorpaket bei
Alle Verschraubungen am Gerät sind werkseitig mit einen entsprechenden Anzugmoment,
siehe Tabelle 3.1-1 , Seite 17, angezogen, um die notwendige Klemmkraft zwischen den zu
verbindenden Bauteilen auch während des Einsetzens der maximalen Betriebskräfte zu
gewährleisten.
ACHTUNG! Für die elektrischen Anschlüsse des Antriebes sind die Anzugsmomente den
Unterlagen des jeweiligen Herstellers zu entnehmen!
56 / 68
2015 / 06 Rev.5
Retractorsystem TANKO-RTF
Prüfung
Intervall
Methode
m
5
Prüfung
Intervall
Methode
h500
Originalmontageanleitung
S, F
S, F, M
