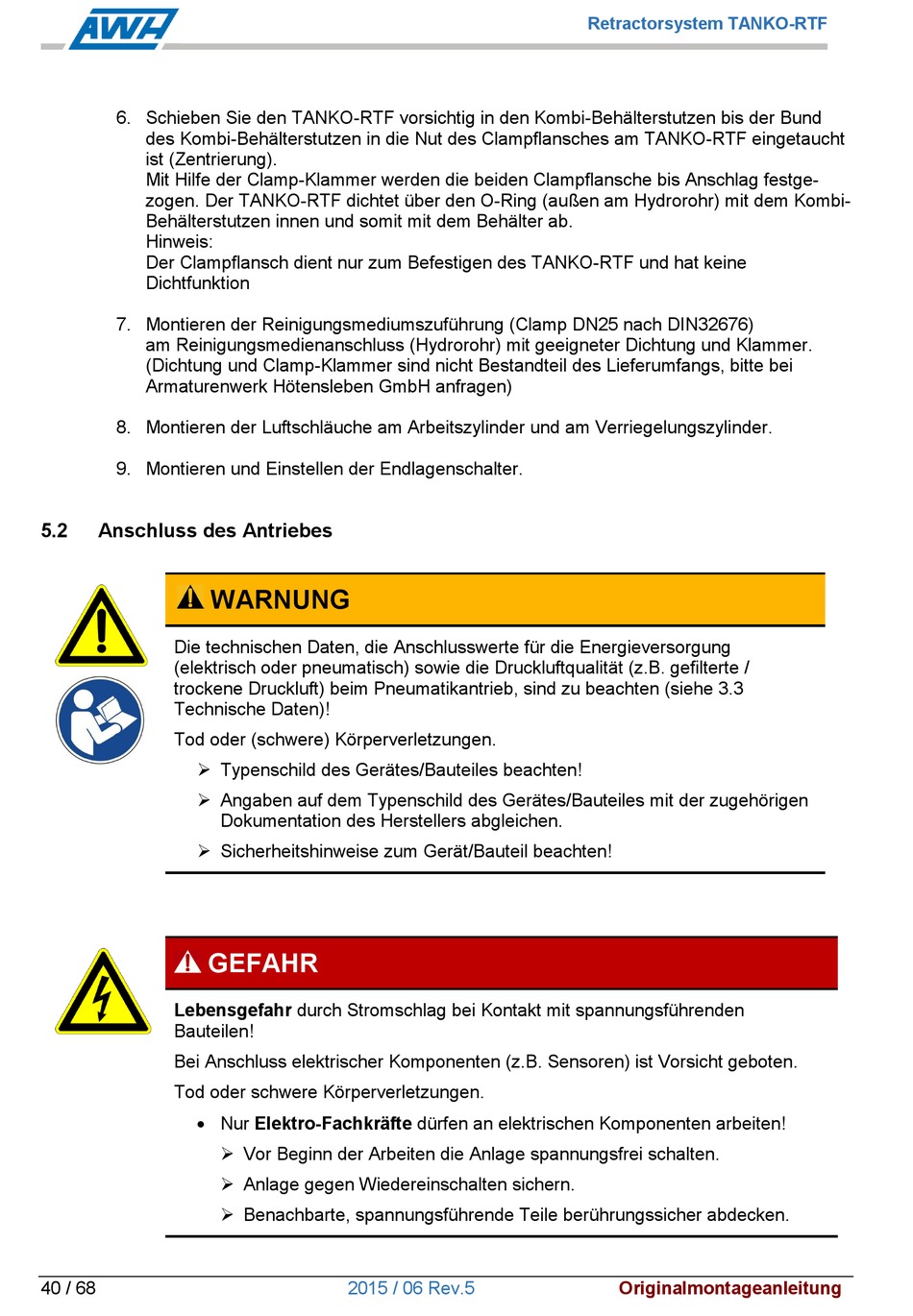

6. Schieben Sie den TANKO-RTF vorsichtig in den Kombi-Behälterstutzen bis der Bund
des Kombi-Behälterstutzen in die Nut des Clampflansches am TANKO-RTF eingetaucht
ist (Zentrierung).
Mit Hilfe der Clamp-Klammer werden die beiden Clampflansche bis Anschlag festge-
zogen. Der TANKO-RTF dichtet über den O-Ring (außen am Hydrorohr) mit dem Kombi-
Behälterstutzen innen und somit mit dem Behälter ab.
Hinweis:
Der Clampflansch dient nur zum Befestigen des TANKO-RTF und hat keine
Dichtfunktion
7. Montieren der Reinigungsmediumszuführung (Clamp DN25 nach DIN32676)
am Reinigungsmedienanschluss (Hydrorohr) mit geeigneter Dichtung und Klammer.
(Dichtung und Clamp-Klammer sind nicht Bestandteil des Lieferumfangs, bitte bei
Armaturenwerk Hötensleben GmbH anfragen)
8. Montieren der Luftschläuche am Arbeitszylinder und am Verriegelungszylinder.
9. Montieren und Einstellen der Endlagenschalter.
5.2
Anschluss des Antriebes
WARNUNG
Die technischen Daten, die Anschlusswerte für die Energieversorgung
(elektrisch oder pneumatisch) sowie die Druckluftqualität (z.B. gefilterte /
trockene Druckluft) beim Pneumatikantrieb, sind zu beachten (siehe 3.3
Technische Daten)!
Tod oder (schwere) Körperverletzungen.
Typenschild des Gerätes/Bauteiles beachten!
Angaben auf dem Typenschild des Gerätes/Bauteiles mit der zugehörigen
Sicherheitshinweise zum Gerät/Bauteil beachten!
GEFAHR
Lebensgefahr durch Stromschlag bei Kontakt mit spannungsführenden
Bauteilen!
Bei Anschluss elektrischer Komponenten (z.B. Sensoren) ist Vorsicht geboten.
Tod oder schwere Körperverletzungen.
Nur Elektro-Fachkräfte dürfen an elektrischen Komponenten arbeiten!
40 / 68
Dokumentation des Herstellers abgleichen.
Vor Beginn der Arbeiten die Anlage spannungsfrei schalten.
Anlage gegen Wiedereinschalten sichern.
Benachbarte, spannungsführende Teile berührungssicher abdecken.
2015 / 06 Rev.5
Retractorsystem TANKO-RTF
Originalmontageanleitung
