Prozessalarm
Bei folgenden Ereignissen erzeugt das Analogeingabemodul einen Prozessalarm:
● Unterschreiten des unteren Grenzwertes 1
● Überschreiten des oberen Grenzwertes 1
● Unterschritten des unteren Grenzwertes 2
● Überschreiten des oberen Grenzwertes 2
Detaillierte Informationen zum Ereignis erhalten Sie im Prozessalarm-Organisationsbaustein
mit der Anweisung "RALRM" (Alarmzusatzinfo lesen) und in der Online-Hilfe von STEP 7.
Welcher Kanal des Analogeingabemodul den Prozessalarm ausgelöst hat, wird in der
Startinformation des Organisationsbausteins eingetragen.
Hinweis
Überschreitung von zwei Grenzwerten
Bei gleichzeitiger Überschreitung von zwei Grenzwerten wird immer zuerst Grenze 1
gemeldet, anschließend Grenze 2.

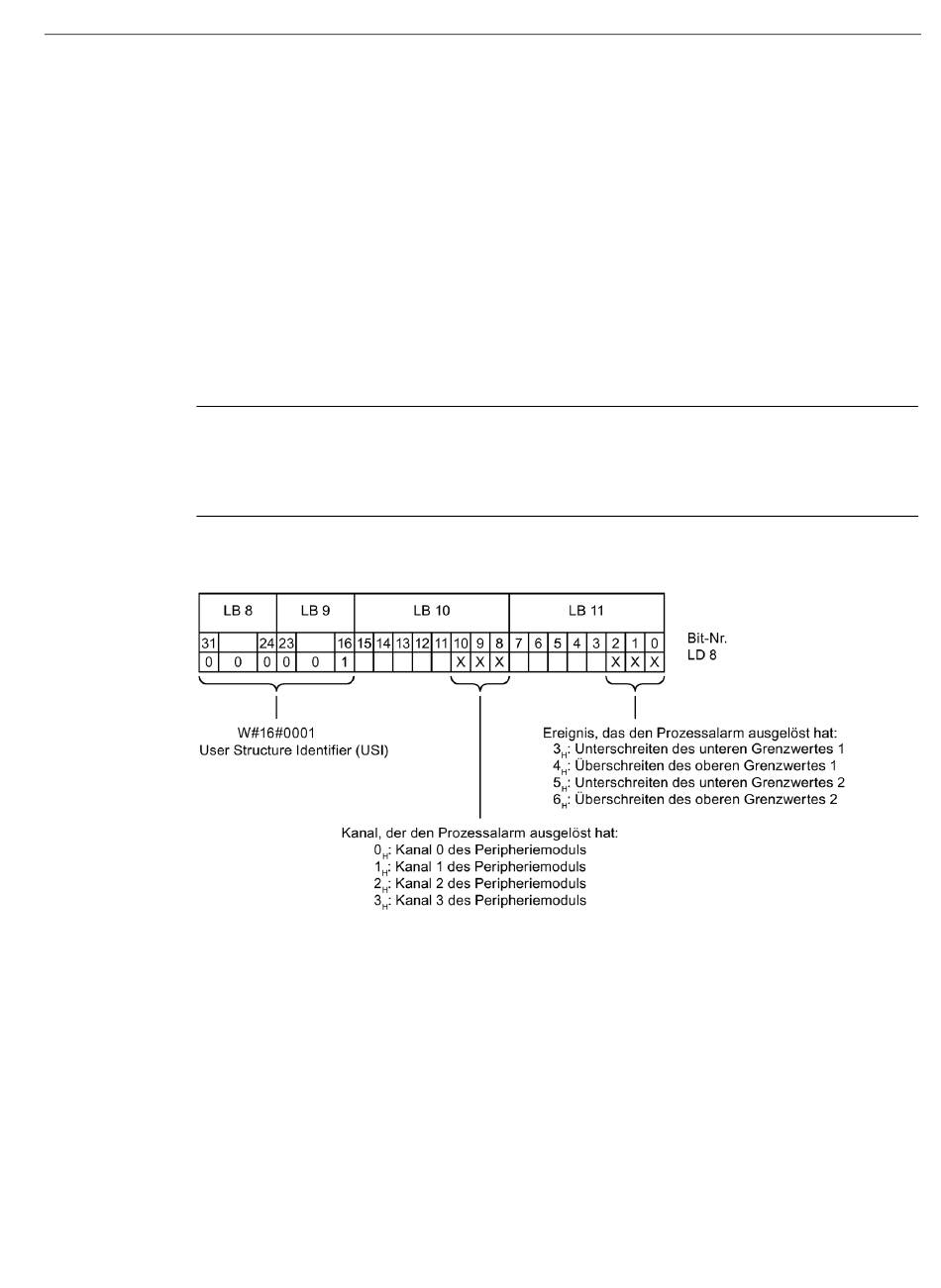

Das folgende Bild zeigt die Zuordnung zu den Bits des Lokaldaten-Doppelworts 8.
Bild 5-2
Analogeingabemodul AI 4xU/I/RTD 4xM12 (6ES7144-5KD00-0BA0)
Gerätehandbuch, 06/2020, A5E32350101-AF
Startinformation des Organisationsbausteins
Alarme/Diagnosemeldungen
5.2 Alarme
