Montage und Bedienungsanleitung S-BASIC / S-MULTILINE

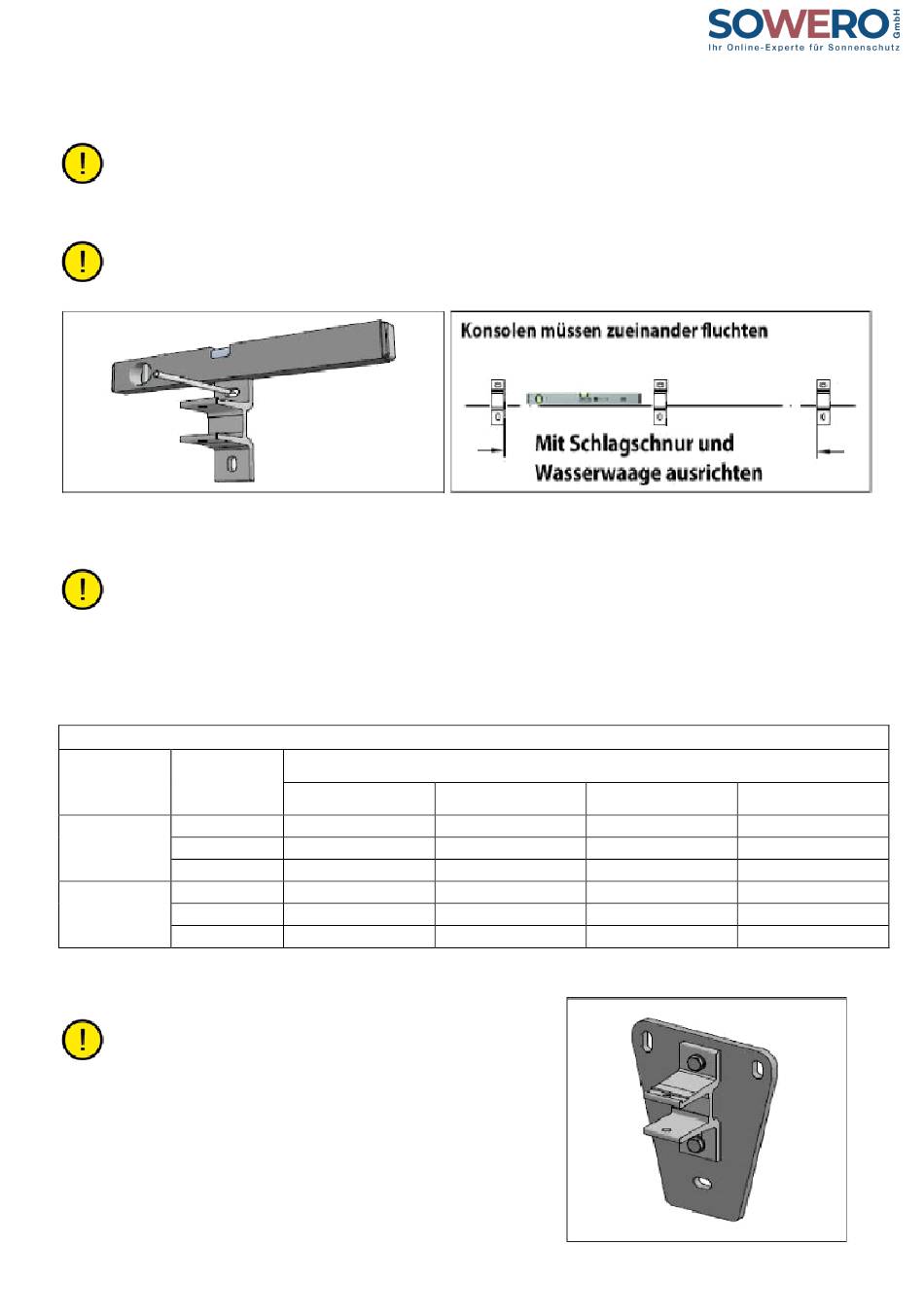

Bohrungen für Konsolen:
Wir empfehlen die Konsolen vor der Montage auf die Markise bzw. Vierkantrohr auf zu stecken und
die Konsolenabstände an die Wand übertragen. Danach die Bohrbilder der Konsolen auf die
ermittelten Konsolenpositionen übertragen. Konsolen mit Wasserwaage ausrichten. Die Konsolen
müssen zueinander fluchten. Wir empfehlen das Ausrichten mit einer Schlagschnur und Wasserwaage.
Danach mit geeignetem Bohrer die Bohrlöcher bohren. Konsolen mit geeignetem Befestigungs-
material verschrauben. Vor dem endgültigen Festziehen der Schrauben Konsolen entsprechend
mit Wasserwaage nochmals ausrichten und justieren.

2.6 Befestigungstechnik

Durch das Eigengewicht der Markise und die Maximale Windbelastung der entsprechenden Windklasse
können Auszugskräfte bis zu 3046 (ca. 311 kg) bei Wandmontage und bis zu 3070 (ca. 312 kg) bei
Deckenmontage auftreten.
In nachstehender Tabelle sind die maximalen Dübel Kräfte in Abhängigkeit von Markisengröße,
Konsolenart, Konsolenanzahl (nach Tabellen 2.5) und Windklasse (nach Tabelle 2.3) definiert:
Auszugskräfte bei Montage auf Betonuntergrund [N]
Breite
Montage [cm]
400 cm
Wand 500 cm
600 cm
400 cm
Decke 500 cm
600 cm
Diese Werte sind bei der Anzahl der standardmäßig mitgelieferten Konsolen für die Montage auf Druckfesten
Untergrund ungerissener Beton C25/20 (B25) berücksichtigt.
Bei weniger tragfähigen Untergründen und bei
Verwendung von Injektionsandern ist ein
qualifizierter Befestigungstechniker zu Rate
zu ziehen.
Die Reduktion der Dübel Kräfte kann durch
Erhöhung der Konsolenanzahl in Arm nähe
oder durch den Einsatz der Konsolenplatten
(wie nebenstehend gezeigt) erreicht werden.
Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten
150 200
1.090 1.715
1.315 2.072
1.541 2.428
1.098 1.729
1.326 2.088
1.553 2.447
für die Arm nahen Konsolen
Ausfall [cm]
250
2.529
3.046
1.781
2.549
3.070
1.795
300
1.715
2.068
2.422
1.728
2.048
2.441
