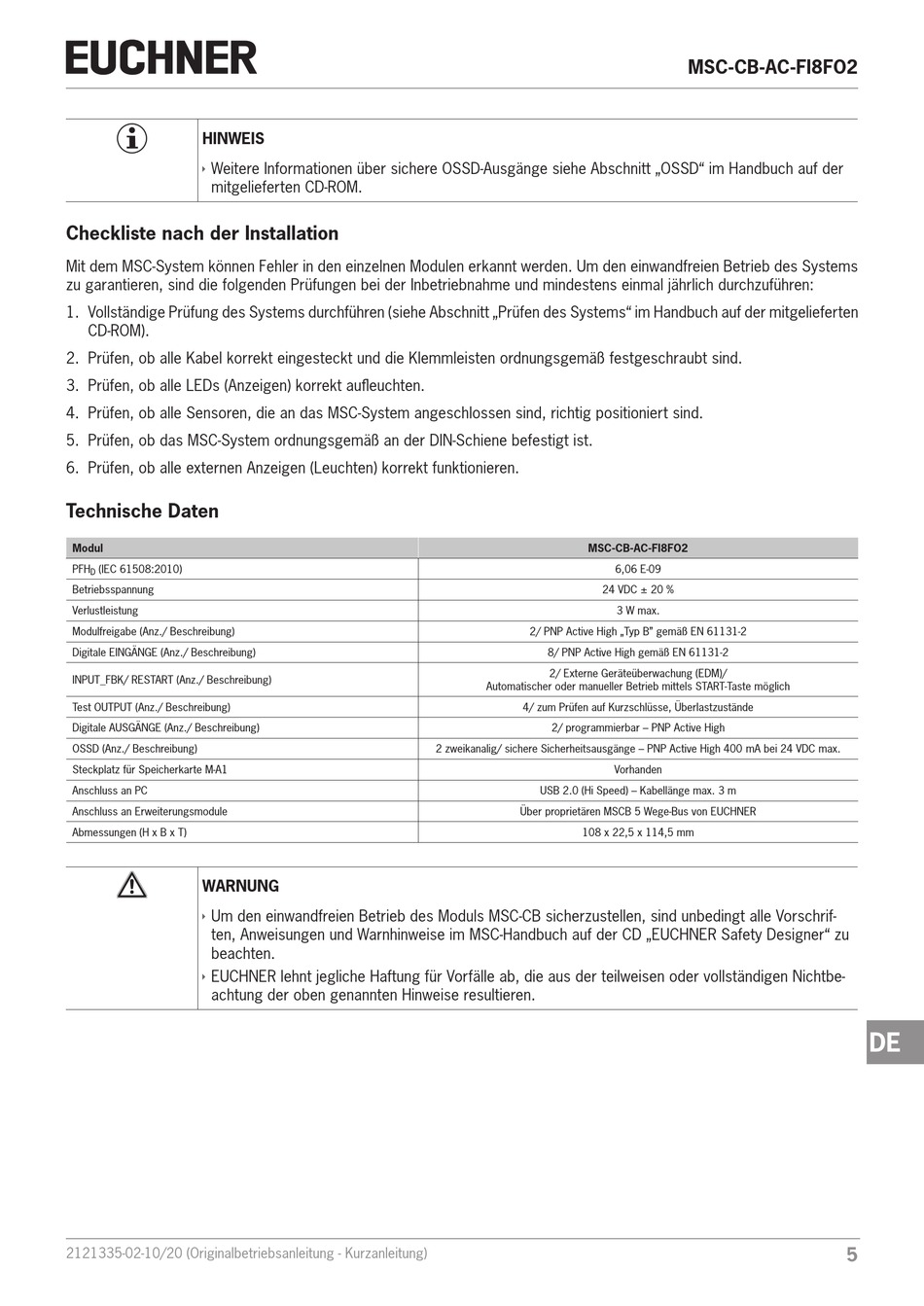

HINWEIS
Ì
Weitere Informationen über sichere OSSD-Ausgänge siehe Abschnitt „OSSD" im Handbuch auf der
mitgelieferten CD-ROM.

Checkliste nach der Installation

Mit dem MSC-System können Fehler in den einzelnen Modulen erkannt werden. Um den einwandfreien Betrieb des Systems
zu garantieren, sind die folgenden Prüfungen bei der Inbetriebnahme und mindestens einmal jährlich durchzuführen:
1. Vollständige Prüfung des Systems durchführen (siehe Abschnitt „Prüfen des Systems" im Handbuch auf der mitgelieferten
CD-ROM).
2. Prüfen, ob alle Kabel korrekt eingesteckt und die Klemmleisten ordnungsgemäß festgeschraubt sind.
3. Prüfen, ob alle LEDs (Anzeigen) korrekt aufleuchten.
4. Prüfen, ob alle Sensoren, die an das MSC-System angeschlossen sind, richtig positioniert sind.
5. Prüfen, ob das MSC-System ordnungsgemäß an der DIN-Schiene befestigt ist.
6. Prüfen, ob alle externen Anzeigen (Leuchten) korrekt funktionieren.

Technische Daten

Modul
PFH (IEC 61508:2010)
D
Betriebsspannung
Verlustleistung
Modulfreigabe (Anz./ Beschreibung)
Digitale EINGÄNGE (Anz./ Beschreibung)
INPUT_FBK/ RESTART (Anz./ Beschreibung)
Test OUTPUT (Anz./ Beschreibung)
Digitale AUSGÄNGE (Anz./ Beschreibung)
OSSD (Anz./ Beschreibung)
Steckplatz für Speicherkarte M-A1
Anschluss an PC
Anschluss an Erweiterungsmodule
Abmessungen (H x B x T)
WARNUNG
Ì Um den einwandfreien Betrieb des Moduls MSC-CB sicherzustellen, sind unbedingt alle Vorschrif-
ten, Anweisungen und Warnhinweise im MSC-Handbuch auf der CD „EUCHNER Safety Designer" zu
beachten.
Ì EUCHNER lehnt jegliche Haftung für Vorfälle ab, die aus der teilweisen oder vollständigen Nichtbe-
achtung der oben genannten Hinweise resultieren.
2121335-02-10/20 (Originalbetriebsanleitung - Kurzanleitung)
MSC-CB-AC-FI8FO2
24 VDC ± 20 %
2/ PNP Active High „Typ B" gemäß EN 61131-2
8/ PNP Active High gemäß EN 61131-2
2/ Externe Geräteüberwachung (EDM)/
Automatischer oder manueller Betrieb mittels START-Taste möglich
4/ zum Prüfen auf Kurzschlüsse, Überlastzustände
2/ programmierbar – PNP Active High
2 zweikanalig/ sichere Sicherheitsausgänge – PNP Active High 400 mA bei 24 VDC max.
USB 2.0 (Hi Speed) – Kabellänge max. 3 m
Über proprietären MSCB 5 Wege-Bus von EUCHNER
108 x 22,5 x 114,5 mm
MSC-CB-AC-FI8FO2
6,06 E-09
3 W max.
Vorhanden
DE
