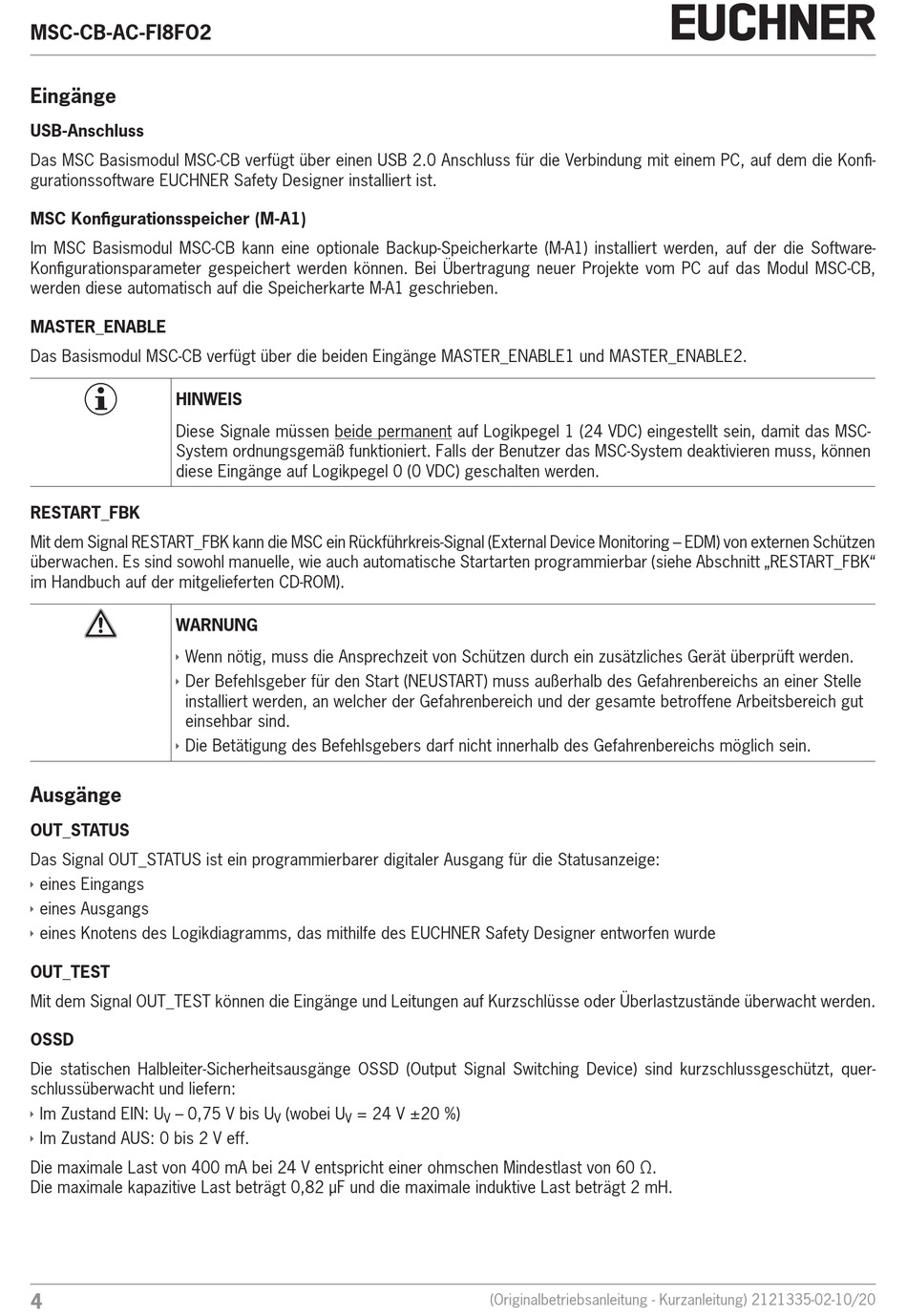

EUCHNER MSC-CB-AC-FI8FO2 Bedienungsanleitung Seite 4

MSC-CB-AC-FI8FO2
Eingänge
USB-Anschluss
Das MSC Basismodul MSC-CB verfügt über einen USB 2.0 Anschluss für die Verbindung mit einem PC, auf dem die Konfi-
gurationssoftware EUCHNER Safety Designer installiert ist.
MSC Konfigurationsspeicher (M-A1)
Im MSC Basismodul MSC-CB kann eine optionale Backup-Speicherkarte (M-A1) installiert werden, auf der die Software-
Konfigurationsparameter gespeichert werden können. Bei Übertragung neuer Projekte vom PC auf das Modul MSC-CB,
werden diese automatisch auf die Speicherkarte M-A1 geschrieben.
MASTER_ENABLE
Das Basismodul MSC-CB verfügt über die beiden Eingänge MASTER_ENABLE1 und MASTER_ENABLE2.
HINWEIS
Diese Signale müssen beide permanent auf Logikpegel 1 (24 VDC) eingestellt sein, damit das MSC-
System ordnungsgemäß funktioniert. Falls der Benutzer das MSC-System deaktivieren muss, können
diese Eingänge auf Logikpegel 0 (0 VDC) geschalten werden.
RESTART_FBK
Mit dem Signal RESTART_FBK kann die MSC ein Rückführkreis-Signal (External Device Monitoring – EDM) von externen Schützen
überwachen. Es sind sowohl manuelle, wie auch automatische Startarten programmierbar (siehe Abschnitt „RESTART_FBK"
im Handbuch auf der mitgelieferten CD-ROM).
WARNUNG
Ì Wenn nötig, muss die Ansprechzeit von Schützen durch ein zusätzliches Gerät überprüft werden.
Ì Der Befehlsgeber für den Start (NEUSTART) muss außerhalb des Gefahrenbereichs an einer Stelle
installiert werden, an welcher der Gefahrenbereich und der gesamte betroffene Arbeitsbereich gut
einsehbar sind.
Ì Die Betätigung des Befehlsgebers darf nicht innerhalb des Gefahrenbereichs möglich sein.
Ausgänge
OUT_STATUS
Das Signal OUT_STATUS ist ein programmierbarer digitaler Ausgang für die Statusanzeige:
Ì eines Eingangs
Ì eines Ausgangs
Ì eines Knotens des Logikdiagramms, das mithilfe des EUCHNER Safety Designer entworfen wurde
OUT_TEST
Mit dem Signal OUT_TEST können die Eingänge und Leitungen auf Kurzschlüsse oder Überlastzustände überwacht werden.
OSSD
Die statischen Halbleiter-Sicherheitsausgänge OSSD (Output Signal Switching Device) sind kurzschlussgeschützt, quer-
schlussüberwacht und liefern:
Ì Im Zustand EIN: U – 0,75 V bis U
V
Ì Im Zustand AUS: 0 bis 2 V eff.
Die maximale Last von 400 mA bei 24 V entspricht einer ohmschen Mindestlast von 60 Ω.
Die maximale kapazitive Last beträgt 0,82 μF und die maximale induktive Last beträgt 2 mH.
4
(wobei U = 24 V ±20 %)
V V
(Originalbetriebsanleitung - Kurzanleitung) 2121335-02-10/20
