10.) Nehmen Sie den
aufgesetztem Nadelschutz!)
den Fuß des Tonarmes in die dafür vorgesehene Bohrung des
Emotion
- Körpers. Schieben Sie den Tonarm so weit in die
Bohrung, bis die Lifteinheit des Tonarms auf die mitgelieferte
Wasserwaage (in nebenstehender Abbildung mit einem roten Pfeil
gekennzeichnet) aufliegt. Das Tonarmrohr sollte, von der
Ruheposition gehalten, parallel zur rechten Kante des
Smart
-Körpers verlaufen. Fixieren Sie den Tonarm in seiner
Position, indem Sie die seitlich angebrachte Madenschraube
handfest anziehen.
Sofern Sie eine Plattentellerauflage, wie
z.B. Filz, Leder etc. verwenden möchten,
müssen Sie die Tonarmhöhe um den Betrag der Materialdicke
der verwendeten Auflage anpassen.
11.) Stellen Sie jetzt die vom Hersteller empfohlene Auflagekraft des Tonabnehmers
ein. Wenn Sie einen clearaudio Moving-Magnet-Tonabnehmer der WOOD-Serie
verwenden, können Sie die Auflagekraft auf ca. 20mN einstellen, indem Sie das
Gegengewicht des Tonarmes vorsichtig auf den Gewindegängen verdrehen, bis – von
der Rückseite des Tonarmes betrachtet - etwa 8 Gewindegänge zu erkennen sind
(Dieser Richtwert funktioniert nur, wenn das dem Tonabnehmersystem beigelegte
Bleiplättchen nicht unter dem Tonabnehmer montiert wurde).
Andernfalls sind im Fachhandel Hilfsmittel wie z.B. die
Nr. AC094) von clearaudio zur Bestimmung des Auflagegewichts erhältlich. Wenden
Sie sich hierzu bitte an Ihren Fachhändler oder direkt an clearaudio.
Kontaktmöglichkeiten finden Sie auf Seite 23.
12.) Zu den nachfolgenden Einstellungen legen Sie eine Schallplatte Ihrer Wahl auf
den Plattenteller auf. Entfernen Sie den Nadelschutz des Tonabnehmers. Wenn Sie
den Tonabnehmer etwa auf Plattenmitte absenken, sollte seitlich betrachtet, die
Oberkante des Tonabnehmerkörpers parallel zur Schallplattenoberfläche verlaufen.
Als Orientierung kann hier auch das Tonarmrohr dienen. Die genaueste Einstellung
erreichen Sie, wenn Sie die Parallelität mithilfe eines Geodreiecks überprüfen. Falls
nötig, passen Sie die Tonarmhöhe durch Verschieben des Tonarmes in der
Tonarmbohrung in die entsprechende Richtung an und fixieren Sie diese
Tonarmposition durch Anziehen der seitlichen Madenschraube.
13.) Senken Sie nun den Tonabnehmer wieder auf die
Plattenoberfläche ab und betrachten Sie den Tonabnehmer von
vorne. Prüfen Sie, ob die obere Tonabnehmerkante parallel zur
Plattenoberfläche verläuft. Passen Sie gegebenenfalls
die Tonabnehmerposition an, indem Sie die kleine Inbusschraube
auf der Tonarmrohrunterseite in der Nähe des Headshells
vorsichtig lösen (Achtung: nicht ganz heraus drehen!), damit sich
das Headshell mit montiertem Tonabnehmer um die Längsachse
Page / Seite 20
Satisfy
-Tonarm mit montiertem Tonabnehmersystem
und führen Sie zuerst das Signalkabel und anschließend
Emotion
User manual / Bedienungsanleitung
Emotion Start

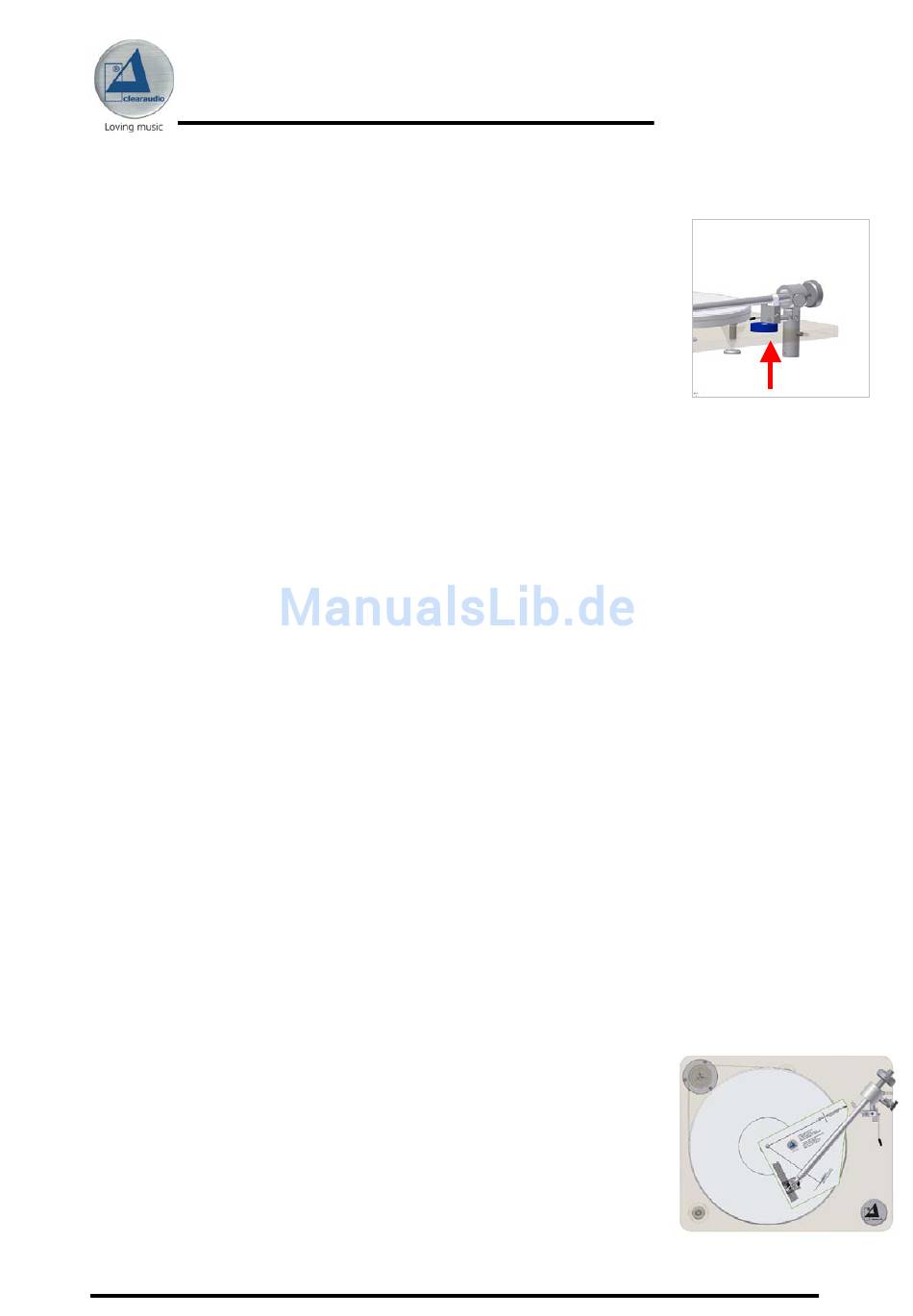

Bild 7: Einstellung der Tonarmhöhe mittels Wasserwaage
Weight Watcher
Waage(Art.
Bild 8: Absenken des Tonabnehmers
auf der Schablone
