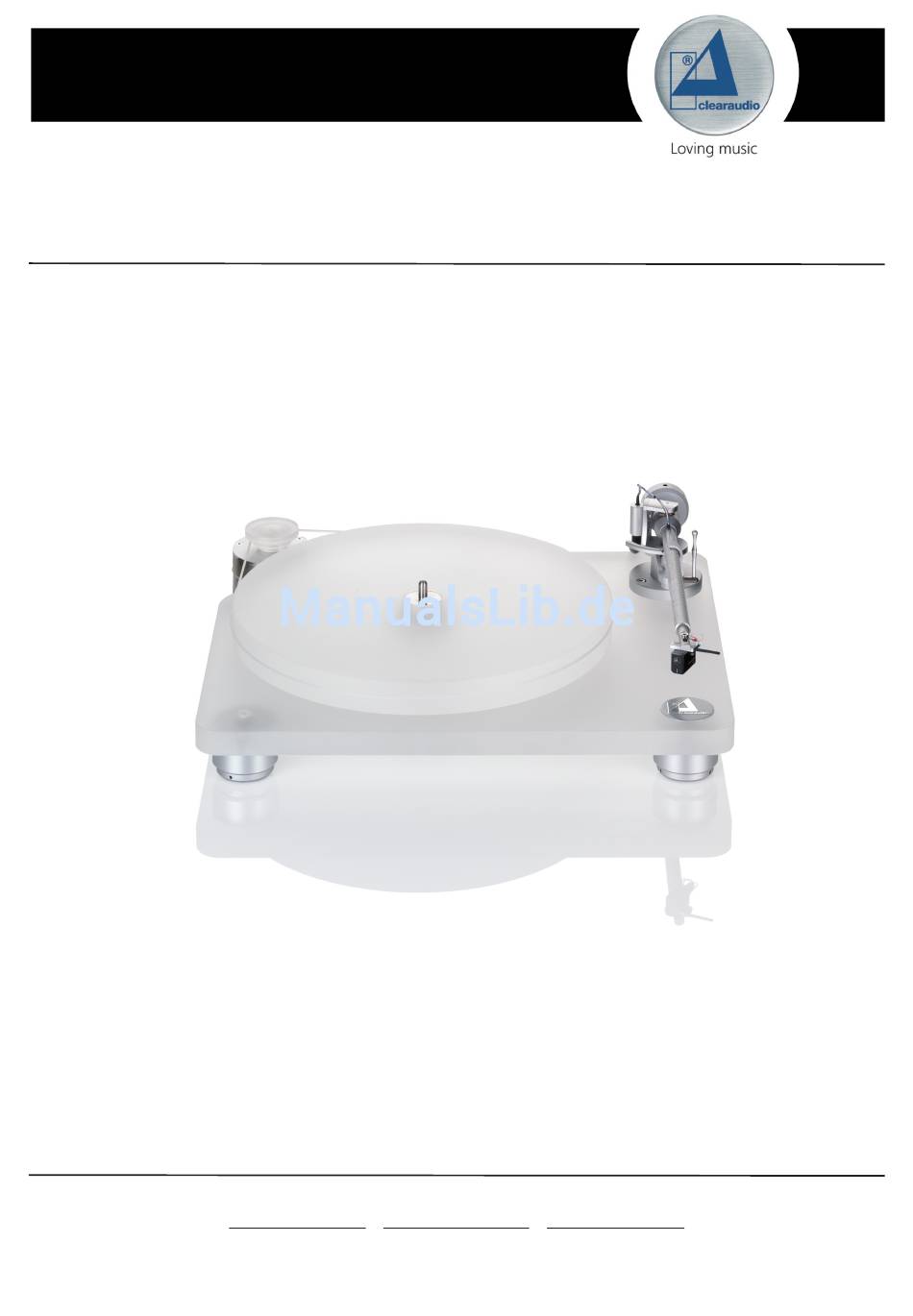

- Seite 1 Emotion SE User manual Bedienungsanleitung Made in Germany clearaudio electronic ® GmbH Spardorfer Str. 150 • D-91054 Erlangen • Tel. +49 9131 40300100 • FAX + 49 9131 40300119 www.clearaudio.de • www.analogshop.de • info@clearaudio.de © clearaudio electronic GmbH 2016 Version: 1.2_09_2016...
-
Seite 2: User Manual
User manual Bedienungsanleitung Dear Clearaudio customer, Emotion SE turntable, a world class turntable, made by Clearaudio Congratulation’s to your choice of the electronic GmbH. A resonance minimized shape in combination with a stand alone motor unit, guarantees total isolation of... -
Seite 3: Inhaltsverzeichnis
2 - 16 Bedienungsanleitung 17 - 31 Contents 1. Packing overview 2. List of components 5 - 6 3. Installation and setup 7 - 14 4. Special information 5. Technical data Warranty information © clearaudio electronic GmbH 2016 Page / Seite 3... -
Seite 4: Packing Overview
If ordered as package: Clearaudio Satisfy Carbon tonearm and/or Clearaudio pickup 2. layer (middle): Turntable – chassis with integrated lower bearing part 3. layer (bottom): Platter Pic. 1: Packing overview Page / Seite 4 © clearaudio electronic GmbH 2016... -
Seite 5: Packing Contents
User manual Bedienungsanleitung 2. Packing contents Emotion SE Clearaudio has developed a special and secure turntable packing to prevent your turntable from any transportation damage. Please store this original packing, in case you need to ship the turntable. Emotion SE... - Seite 6 Warranty card, Clearaudio Quality Certificate and return delivery note 3 pcs. hex wrench (sizes: 1.5 / 2.5 / 3) Not shown: Optional: Clearaudio MM Cartridge Smart Stylus Gauge , only when ordered as package Page / Seite 6 © clearaudio electronic GmbH 2016...
-
Seite 7: Installation And Setup
Avoid major side force to prevent any damages to the ceramic bearing! Pic. 3: Placing the bearing Pic. 4: Placing the platter Make sure with gentle pressure that the platter is applying on the complete surface of the bearing. Page / Seite 7 © clearaudio electronic GmbH 2016... - Seite 8 Adjust the height of the turntable by turning the feet counter wise with the delivered hex wrench (shown in picture 6). Pic. 6: Height adjustment Only if the turntable is proper aligned you will receive the best possible sound. Page / Seite 8 © clearaudio electronic GmbH 2016...
- Seite 9 Please follow the instructions according the manual of the cartridge you use. If you are using a Clearaudio Moving Magnet cartridge you can adjust the tracking force or the wiring of the tonearm (about 20 mN), by turning the tonearm`s counter weight on the threaded bolt (backside view of the tonearm).
- Seite 10 Smart Stylus Gauge Pic. 8: Use of the If you would like even more professional set up tools, you can also use other tools like the Clearaudio Weight Watcher gauge (Art. No. AC094). For more information on that, please contact your specialist dealer or directly Clearaudio www.analogshop.de.
- Seite 11 You have to make sure that the upper edge of the cartridge is parallel to the record surface. This adjustment had been set up perfectly by Clearaudio. Only if it is necessary, you can adjust the cartridge position, while carefully screw the small allen screw on the bottom side of the tonearm tube near the headshell (Caution: please don’t unscrew the allen screw...
- Seite 12 This also depends on the tracking force of the cartridge and the diamond shape. Pic. 12: Correct installation After setting up the cartridge, please tighten the tonearm in its base to fix it in this position. Page / Seite 12 © clearaudio electronic GmbH 2016...
- Seite 13 45 rpm. The position „I” on the motor-switches the motor on. Pic. 13: Drive belt mounting Before first use, let the turntable run in for the first 15 to 30 minutes. Page / Seite 13 © clearaudio electronic GmbH 2016...
- Seite 14 You will find the main switch on the motor (see picture): I = ON O = OFF Pic. 15: Main switch Emotion SE We wish you a lot of pleasure with your new turntable. Your Clearaudio Team Page / Seite 14 © clearaudio electronic GmbH 2016...
-
Seite 15: Special Information
To achieve the full Clearaudio warranty, it is necessary that you fill out and send the corresponding part of the warranty registration card back to Clearaudio, within two weeks after purchase. Only if the product is returned in its original packing Clearaudio can provide the warranty. -
Seite 16: Technical Data
Warranty: 3 years* * Only if the warranty card is filled out correctly and sent back to Clearaudio within 14 days. Clearaudio electronic is not responsible for typographical errors in descriptions. Technical specifications subject to change or improvement without prior notice. -
Seite 17: Bedienungsanleitung
Laufwerkes nutzen zu können, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Alle Hinweise dienen dazu, Ihnen viele Jahre ungetrübten Musikgenuss zu bereiten und Fehlbedienungen zu verhindern. Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem neuen clearaudio Emotion SE Laufwerk. - Seite 18 Emotion SE User manual Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht 2. Lieferumfang 20 - 21 3. Aufbau und Inbetriebnahme 22 - 29 4. Besondere Hinweise 5. Technische Daten Garantie Informationen Page / Seite 18 © clearaudio electronic GmbH 2016...
-
Seite 19: Verpackungsübersicht
1. Verpackungsübersicht 1. Etage (Karton oben): Motoreinheit, Motorbasis (nicht abge- bildet) Lageroberteil, Antriebspulley, Zubehör Sofern Emotion SE im Paket bestellt: clearaudio Satisfy Carbon (dw) Tonarm und/oder Clearaudio Tonabnehmer 2. Etage (Karton mittig): Plattenspielerkörper mit Lagerunterteil 3. Etage (Karton unten): Plattenteller Abb. -
Seite 20: Lieferumfang
Abb. 2.1: Lieferumfang Plattenspielerkörper mit eingesetztem Motorantriebseinheit mit Netzzuleitung Lagerunterteil, Tonarmaufnahme und und Motorbasis höhenverstellbaren Füßen Plattenteller aus GS-Acryl Antriebsrad aus Acryl CMB-Lageroberteil Optional im Paket: Satisfy Carbon Tonarm / direktverkabelt Page / Seite 20 © clearaudio electronic GmbH 2016... - Seite 21 1 paar weiße Handschuhe Schraubendreher Emotion SE Erdungskabel für das Lageröl Laufwerk clearaudio Logo, selbstklebend clearaudio Smart Stylus Waage (ohne Tonabnehmer) Libelle zum Ausrichten Ihres Laufwerkes o. Abb.: Bedienungsanleitung 2x Antriebsriemen (2 x 292 mm) o. Abb.: Garantiekarte, Qualitätskarte, Rücklieferschein 3x Innensechskantschlüssel...
- Seite 22 Vermeiden Sie bei diesem Schritt größere, seitliche Kräfte, da die Keramiklagerachse sonst beschädigt werden könnte! Mit sanftem (!) Druck von oben können Sie sicherstellen, dass der Plattenteller auf der gesamten Auflage- fläche des Lageroberteiles liegt. Page / Seite 22 © clearaudio electronic GmbH 2016...
- Seite 23 Höhenverstellung der Laufwerksfüsse: Ab Werk werden alle Laufwerksfüsse auf die Position „Null“ voreingestellt. Drehen Sie nun das untere Teil des Fußes im Uhrzeigersinn, um die Höhe zu verstellen (Abb. 6). Abb. 6: Höhenverstellung Page / Seite 23 © clearaudio electronic GmbH 2016...
- Seite 24 Emotion SE User manual Bedienungsanleitung Die folgenden Einstellungen beziehen sich auf die Montage eines Emotion SE Pakets (mit clearaudio Tonarm und Tonabnehmer). Falls Sie Fabrikate anderer Hersteller montieren wollen, nehmen Sie bitte die jeweilige Bedienungsanleitung zur Hand. 3.1 Tonarmjustage Satisfy Carbon...
- Seite 25 Stellen Sie jetzt die vom Hersteller empfohlene Auflagekraft des Tonabnehmers ein. Wenn Sie einen clearaudio Moving Magnet Tonabnehmer verwenden, können Sie die Auflagekraft auf ca. 20mN (2,0 gr.) einstellen, indem Sie das Gegengewicht des Tonarmes vorsichtig auf den Gewindegängen verdrehen.
- Seite 26 Stecken Sie diese auf den Dorn des Plattentellers. Drehen Sie anschließend den Plattenteller soweit, dass in etwa die Position wie in nebenstehender Abbildung erreicht wird. Abb. 10: Absenken des Tonabnehmers auf der Schablone Page / Seite 26 © clearaudio electronic GmbH 2016...
- Seite 27 Fixieren Sie anschließend alle von den Einstellungen betroffenen Schrauben etwas kräftiger. Abb. 12: Korrekte Position des Abtastdiamanten Nach Abschluss der Höheneinstellung können Sie durch festes Anschrauben dieser beiden Justierschrauben den Tonarm endgültig in seiner Position fixieren. Page / Seite 27 © clearaudio electronic GmbH 2016...
-
Seite 28: Antiskating Einstellung
Schrauben. Stellen Sie anschließend die Einheit in die vorgesehene Aussparung des Laufwerkschassis (von oben betrachtet links) und achten Sie dabei darauf, dass der Schalter des Motors nach außen zeigt. Verbinden Sie das Netzkabel des Motors mit dem Stromnetz. Page / Seite 28 © clearaudio electronic GmbH 2016... - Seite 29 Minuten einlaufen zu lassen. Abb. 14: Befestigen des Antriebsriemen Bitte beachten! : Falls das Emotion SE Laufwerk eine längere Zeit nicht in Benutzung ist, schalten Sie das Gerät am Haupt- schalter komplett aus. Der Hauptschalter befindet sich am Motorgehäuse (siehe Bild unten).
-
Seite 30: Transport
Um die volle clearaudio Garantie in Anspruch nehmen zu können, senden Sie uns bitte den entsprechenden Teil der beigelegten Garantiekarte innerhalb von zwei Wochen korrekt ausgefüllt zu, da ansonsten nur die gesetzliche Garantiezeit berücksichtigt werden kann. Page / Seite 30... -
Seite 31: Technische Daten
Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten. Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. © clearaudio 2016 Stand: June 2016 Page / Seite 31... -
Seite 32: Warranty Information
Bedienungsanleitung To achieve the full Clearaudio warranty, it is necessary that you fill out and send the corresponding part of the warranty registration certificate / card back to Clearaudio, within two weeks after purchase. Only if the product is returned in its original packing Clearaudio can provide the warranty of 3 years.
