verdrehen lässt. Nachdem Sie die richtige Position gefunden haben, ziehen sie die
kleine Inbusschraube wieder vorsichtig fest, ohne dabei die zuvor gewählte Position
zu verändern.
Drehen Sie das Headshell nicht, während sich der Abtastdiamant auf der Schallplatte
befindet! Es ist notwendig, die Nadel von der Schallplatte abzuheben und
anschließend die Parallelität erneut zu prüfen.
14.) Nun können Sie den Tonarm in dieser Position fixieren, indem Sie die
Madenschraube auf der rechten Seite des
mitgelieferten Inbusschlüssel handfest anziehen.
15.) Zur endgültigen Tonarm- und Tonabnehmerjustage benötigen
Sie die ebenfalls mitgelieferte Einstellschablone. Stecken Sie diese
auf den Dorn des Plattentellers. Drehen Sie anschließend den
Plattenteller soweit, dass in etwa die Position wie in
nebenstehender Abbildung erreicht wird.
Wenn die Flanken des Tonarmrohres von oben betrachtet absolut
parallel mit den Markierungslinien der Einstellschablone
abschließen, können Sie mithilfe des Tonarmliftes den Diamanten
des Tonabnehmers auf den Referenzpunkt der
Einstellschablone absenken.
16.) Oft ist es nötig, die Position des Diamanten anzupassen; Sie erreichen dies
durch Lösen der Inbusschraube auf dem Headshell des Tonarmes und
anschließendes Verschieben des Tonabnehmers mit dem Headshell in die
entsprechende Richtung. Achten Sie dabei darauf, dass die Vorderkante des
Tonabnehmers parallel zu den auf der Einstellschablone angebrachten
Markierungslinien verläuft. Fixieren Sie anschließend diese Position durch handfestes
Anziehen der Headshellschraube.
Blicken Sie bei diesen Einstellungen immer im Lot, also direkt von oben auf den
Tonarm und Tonabnehmer, um Parallaxenfehler zu vermeiden.
17.) Sie haben die Justage korrekt durchgeführt, wenn die
beiden Markierungslinien der Einstellschablone mit den
Tonarmrohrflanken parallel in Linie zueinander verlaufen,
der Tonabnehmerdiamant exakt auf dem eingekreisten
Referenzpunkt liegt und die Vorderkante des Tonabnehmers
parallel zu den Linien auf der Einstellschablone verläuft.
Fixieren Sie anschließend alle von den Einstellungen
betroffenen Schrauben etwas kräftiger.
Page / Seite 21
Emotion Start Smart
 clearaudio electronic GmbH 2008
Emotion
User manual / Bedienungsanleitung
-Körpers mit dem

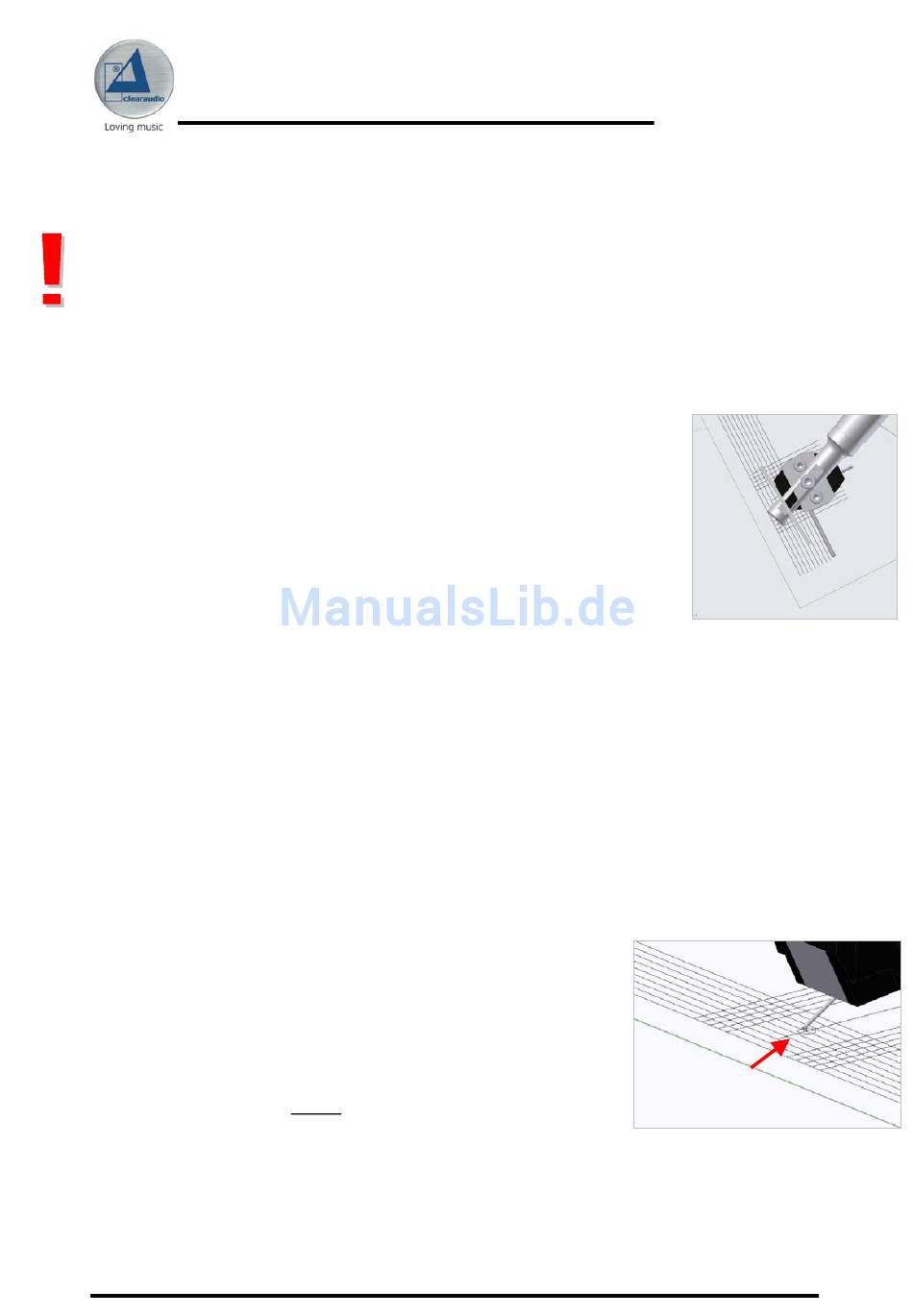

Bild 9: Positionierung des
Abtastdiamanten
Bild 10: Korrekte Position des
Abtastdiamanten
