Master Innovation
Bedienungsanleitung
© clearaudio electronic GmbH, 2017/11

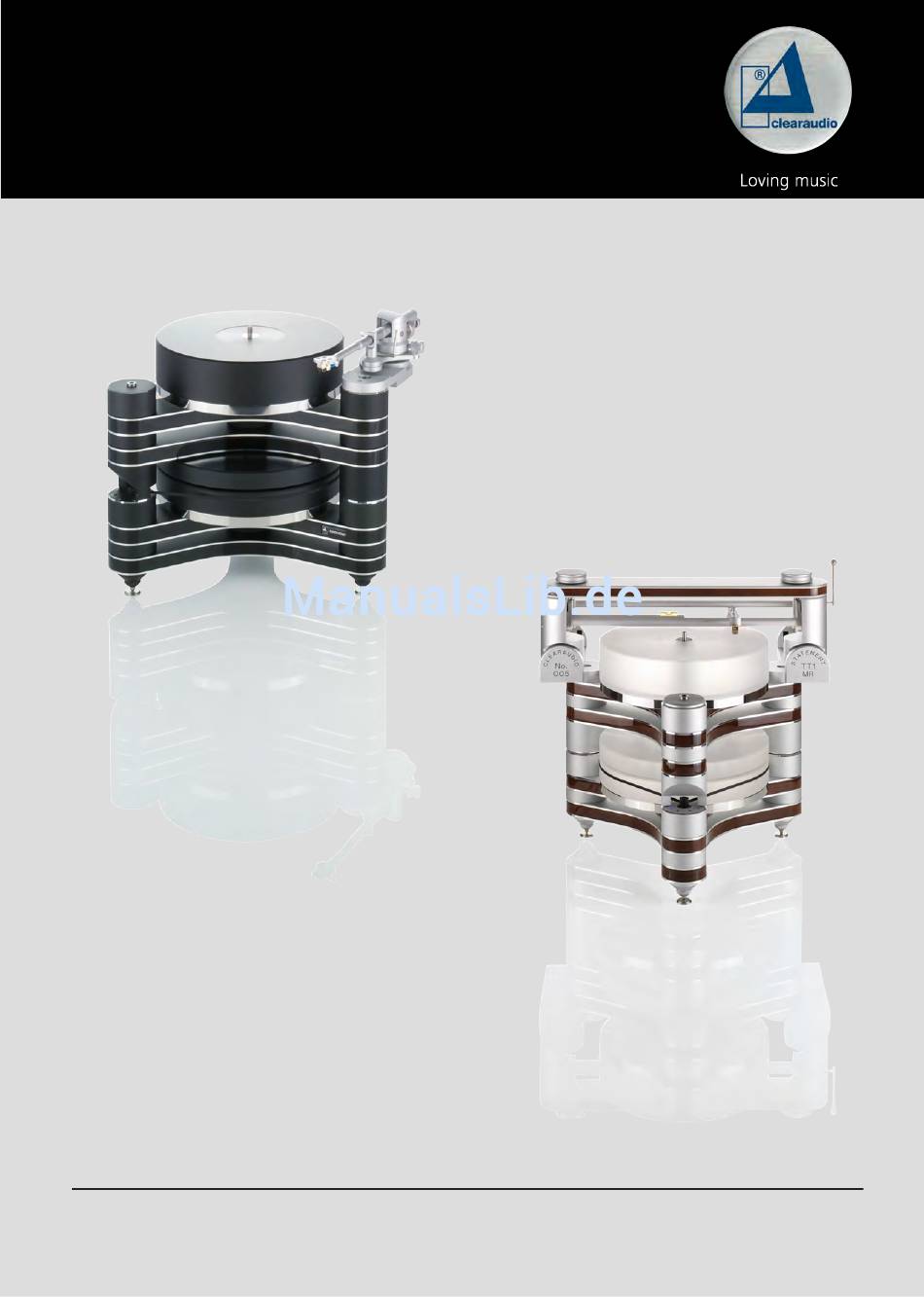

Innovation Basic Wood
Abbildung mit:
clearaudio Tonarm „TT1 MI"
und clearaudio Tonabnehmer
„Goldfinge Statement".
Master Innovation Black
Abbildung mit:
clearaudio Tonarm „Universal"
und clearaudio Tonabnehmer
„Goldfinger Statement".
Made in Germany

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Clearaudio Master Innovation

Inhaltszusammenfassung für Clearaudio Master Innovation

  • Seite 1 Master Innovation Bedienungsanleitung Master Innovation Black Abbildung mit: clearaudio Tonarm „Universal“ und clearaudio Tonabnehmer „Goldfinger Statement“. Innovation Basic Wood Abbildung mit: clearaudio Tonarm „TT1 MI“ und clearaudio Tonabnehmer „Goldfinge Statement“. © clearaudio electronic GmbH, 2017/11 Made in Germany...
  • Seite 2 Störfreiheit (EMC) un denen über Niederspannungsgeräte. GERÄTENETZEINSTELLUNG Ihr clearaudio Produkt wurde so konstruiert, dass es der Haushaltsleistung und den Sicherheitsbestim- mungen in Ihrer Region genügt. Dieses Produkt kann mit 100 V (50 Hz) und mit 240 V (60 Hz) Wechselstrom betrieben werden.

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht ......... 4 2. Lieferumfang ............5 - 6 3. Aufbau und Inbetriebnahme ....... 7 - 14 4. Feinjustage des Motors ........15 5. Besondere Hinweise ..........16 6. Technische Daten ..........17 Garantie Informationen .......... 18 - 19 Stroboscope Testrecord Bedienungsanleitung ..

  • Seite 4: Verpackungsübersicht

    Motoreinheit; optional: Tonarm Edelstahl-Subteller mit Skalenring; Antriebsteller 28mm (Delrin oder Acryl); Netzteil optional: Tonabnehmer; Antriebslager Karton 2 von 3: Abspieleinheit vormontiert Karton 3 von 3 nicht abgebildet: Inhalt: Edelstahl- Subteller und Plattenteller Abb. 1: Verpackungsübersicht © clearaudio electronic GmbH, 2017/11...

  • Seite 5: Lieferumfang

    Bedienungsanleitung 2. Lieferumfang Master Innovation Das clearaudio Laufwerk verlässt unsere Fertigung in einer besonders sicheren und eigens für dieses Laufwerk konzipierten Verpackung. Bewahren Sie diese Verpackung auf, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Bitte kontrollieren Sie anhand der unten aufgeführten Liste den Lieferumfang Ihres neu erworbenen...
  • Seite 6 Laufwerkes (Art. Nr. AC038) zur genauen Feinjustage der Drehzahl 2x Flachriemen o. Abb.: Bedienungsanleitung, Garantiekar- te, clearaudio Quality Certificate, Rücklie- ferschein 4x Innensechskantschlüssel Größe o. Abb.: Edelstahl-Subteller und Plattentel- 1,5 / 2,5 / 3 / (Liefereinheit Karton 3 von 3) Schraubendreher ©...

  • Seite 7: Aufbau Und Inbetriebnahme

    Bedienungsanleitung 3. Aufbau und Inbetriebnahme Master Innovation Laufwerk besteht aus mehreren Elementen, wie in Punkt 2 beschrieben. Der Aufbau des Laufwerks ist einfach, da einzelne Komponenten bereits werksseitig zusammenge- baut und getestet wurden. Benutzen Sie bitte dabei die mitgelieferten weißen Handschuhe, um Kratzer und Fingerabdrücke zu vermeiden.
  • Seite 8 Befestigungsschraube des Lagers und verbinden Sie die Öse mit Ihrem Verstärker. Abb. 5: Erden des Master Innovation Entfernen Sie die Schutzhülle von der Achse des Lagers. Beträufeln Sie die Achse mit 1-2 Tropfen des mitgelieferten vollsynthetischen Lageröls (auch erhältlich über www.analogshop.de). © clearaudio electronic GmbH, 2017/11...
  • Seite 9 Bedienungsanleitung Nehmen Sie aus der untersten Verpackungseinheit das Antriebslager heraus. Entfernen Sie vorsichtig die Schutzfolie von der Lagerbohrung. Setzen Sie nun das Lager vorsichtig auf die Lagerachse. Abb. 6: Aufsetzen des Antriebslagers Abb. 7: Antriebslager aufgesetzt Entfernen Sie nun sehr vorsichtig die Schutzfolie von dem auf der OberSeite des Laufwerkchassis angebrachten Sensors.
  • Seite 10 Bitte gehen Sie hierbei vorsichtig vor. Abb. 9: Aufsetzen des Antriebstellers Legen Sie einen von den mitgelieferten Riemen um den Antriebsteller und den Pulley. Achten Sie darauf, dass sich der Riemen nicht verdreht. Abb. 10: Umlegen des Antriebsriemens © clearaudio electronic GmbH, 2017/11...
  • Seite 11 Bedienungsanleitung Nehmen Sie nun vorsichtig die Abspieleinheit aus dem Karton 2 von 3 heraus und setzen Sie diese wie dargestellt auf die Antriebseinheit. Achten Sie darauf, dass die Schutzfolie der Abspieleinheit zwischen dem Teller und dem Chassis fixiert bleibt, um Schäden zu vermeiden. Bitte beachten Sie, dass die Zentrierstifte ohne zu Verkanten in die Gewindebohrung gleiten.
  • Seite 12 (ca. 20 ° C) hat, damit das Lager keinen Schaden nimmt! Vermeiden Sie auch bei diesem Schritt größere, seitliche Kräfte, da die Lagerachse sonst beschädigt werden könnte! Abb. 11a: Aufsetzen des Edelstahltellers Abb. 11b: Aufsetzen des Plattentellers Abb. 12: Montage abgeschlossen © clearaudio electronic GmbH, 2017/11...
  • Seite 13 Bedienungsanleitung Clearaudio bietet eine Auswahl an professionellen Einstellhilfen für Ihr Laufwerk. Bitte informieren Sie sich über info@clearaudio.de / www.analogshop.de oder unter Tel. +49 9131/40300100. 11.) Zur Montage und Einstellung des Tonarms nehmen Sie bitte die Bedienungsanleitung des jeweiligen Herstellers. 12.) Zur Montage und Einstellung des Tonabnehmers nehmen Sie bitte die Bedienungsanleitung des jeweiligen Herstellers.
  • Seite 14 33 1 /3 markiert) auf dem Motorgehäuse setzen Sie das Laufwerk in Betrieb (mit 33 1/3 Um- drehungen). Es empfiehlt sich, das Laufwerk bei Erstinbetrieb- nahme in diesem Zustand 15-30 Minuten einlaufen zu lassen. Abb. 15: Verbindung Netzteil und Motor © clearaudio electronic GmbH, 2017/11...

  • Seite 15: Feinjustage Des Motors

    Durch Transport oder kleine Verschmutzungen auf dem Sensor oder dem Skalenring kann es jedoch zu geringfügigen Solldrehzahlabweichungen kommen. Daher ist vor Erstinbetriebnahme eine Über- prüfung der Solldrehzahl empfohlen. Zur korrekten Einstellung der Drehzahl legen Sie bitte die mitgelieferte clearaudio Stroboscope Testrecord auf den Plattenteller.

  • Seite 16: Besondere Hinweise

    Konnten Sie einen Fehler trotz Beachtung aller hier erwähnten Hinweise nicht beheben oder bestim- men, fragen Sie zunächst Ihren clearaudio Fachhändler um Rat. Erst wenn dort der Fehler bestätigt und nicht behoben werden kann, senden Sie das Gerät bitte an untenaufgeführte Anschrift ein:...

  • Seite 17: Technische Daten

    Garantie: 5 Jahre* (siehe Seite 18) * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio innerhalb von 14 Tagen. Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH.

  • Seite 18: Garantie Informationen

    Le reçu ou la facture constituent des preuves suffisantes. DEUTSCH GARANTIE Bei Garantiefragen wenden Sie sich bitte zunächst an Ihren Clearaudio Händler. Heben Sie Ihren Kaufbeleg gut auf. WICHTIG! Die Angaben auf Ihrer Quittung erlauben uns die Identifizierung Ihres Gerätes und belegen mit dem Kaufdatum die Dauer Ihrer Garantie-Ansprüche.
  • Seite 19 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá...

  • Seite 20: Stroboscope Testrecord Bedienungsanleitung

    Geschwindigkeit zu schnell eingestellt, bewegen sie sich entgegen dem Uhrzeigersinn, so läuft der Motor zu langsam. Bitte regulieren die Geschwindigkeit an Ihrem Motor so lange, bis der Eindruck entsteht dass die Striche stehen. Dann haben Sie die exakte Geschwindigkeit erreicht. © clearaudio electronic GmbH, 2017/11...
  • Seite 21 Rillen mit eingepresst, so dass die tatsächliche Geschwindigkeit sogar mit abgesenktem Tonarm (d.h. der Tonabnehmer ist in der Rille) eingestellt werden kann. Clearaudio empfiehlt die Absenkung des Tonabnehmers, um eine noch aussagekräftigere Messung und Einstellung zu ermöglichen. Technische Daten:...
  • Seite 22 Bedienungsanleitung © clearaudio electronic GmbH, 2017/11...
  • Seite 23 Bedienungsanleitung Made in Germany...
  • Seite 24 91054 Erlangen Germany Phone/Tel.: +49 9131 40300 100 Fax: +49 9131 40300 119 www.clearaudio.de www.analogshop.de info@clearaudio.de Handmade in Germany (Technische Änderungen vorbehalten - Technical specification are subject to change without prior notification) 2017 © clearaudio electronic GmbH, 2017/11 Made in Germany...
