NL

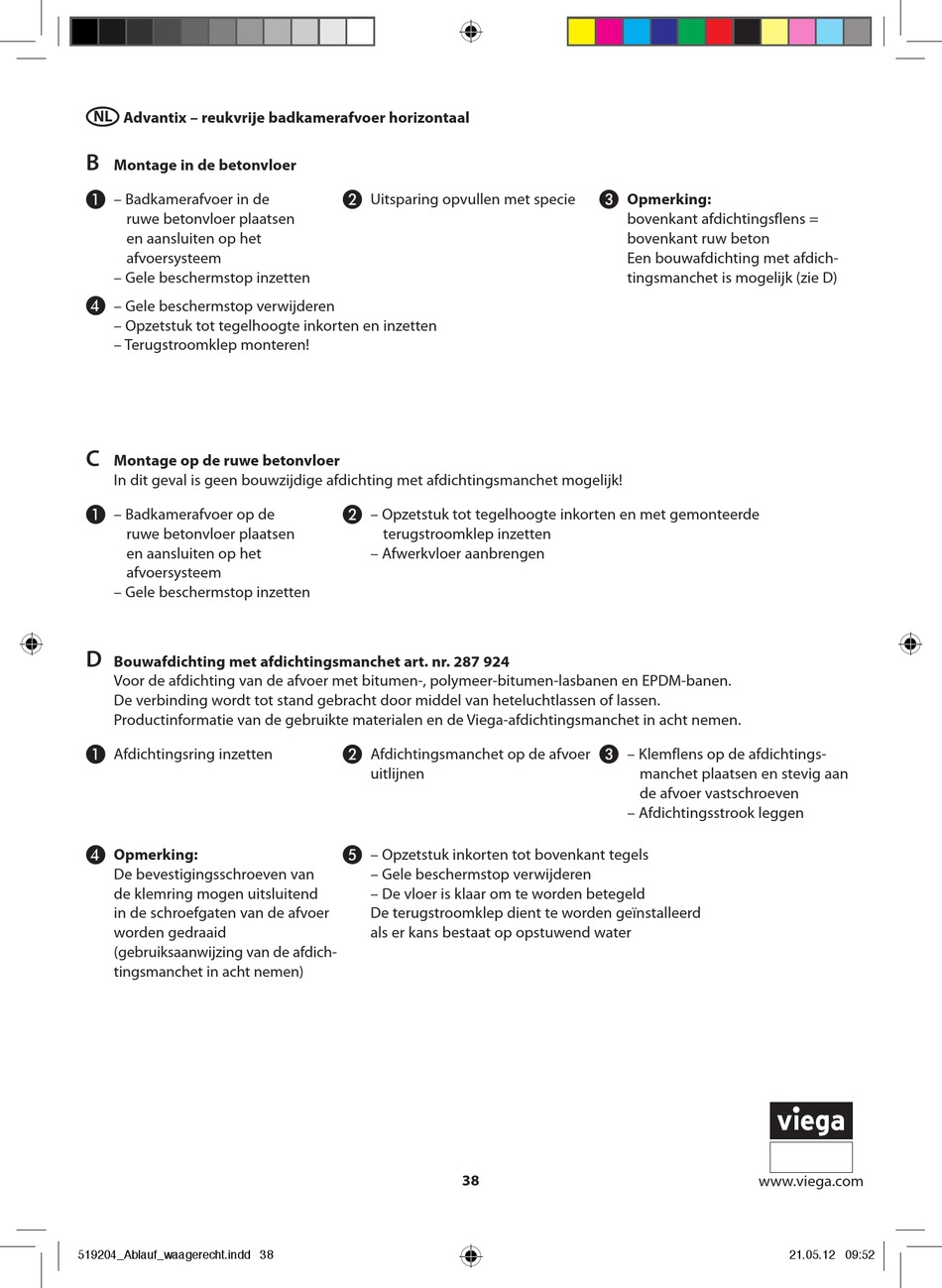

Advantix – reukvrije badkamerafvoer horizontaal
B
Montage in de betonvloer
A
– Badkamerafvoer in de
ruwe betonvloer plaatsen
en aansluiten op het
afvoer s ysteem
– Gele beschermstop inzetten
D
– Gele beschermstop verwijderen
– Opzetstuk tot tegelhoogte inkorten en inzetten
– Terugstroomklep monteren!
C
Montage op de ruwe betonvloer
In dit geval is geen bouwzijdige afdichting met afdichtingsmanchet mogelijk!
A
– Badkamerafvoer op de
ruwe betonvloer plaatsen
en aansluiten op het
afvoer s ysteem
– Gele beschermstop inzetten
D
Bouwafdichting met afdichtingsmanchet art. nr. 287 924
Voor de afdichting van de afvoer met bitumen-, polymeer-bitumen-lasbanen en EPDM-banen.
De verbinding wordt tot stand gebracht door middel van heteluchtlassen of lassen.
Productinformatie van de gebruikte materialen en de Viega-afdichtingsmanchet in acht nemen.
A
Afdichtingsring inzetten
D
Opmerking:
De bevestigingsschroeven van
de klemring mogen uitsluitend
in de schroefgaten van de afvoer
worden gedraaid
(gebruiksaanwijzing van de afdich-
tingsmanchet in acht nemen)
519204_Ablauf_waagerecht.indd 38
B
Uitsparing opvullen met specie
B
– Opzetstuk tot tegelhoogte inkorten en met gemonteerde
terugstroom k lep inzetten
– Afwerkvloer aanbrengen
B
Afdichtingsmanchet op de afvoer
uitlijnen
E
– Opzetstuk inkorten tot bovenkant tegels
– Gele beschermstop verwijderen
– De vloer is klaar om te worden betegeld
De terugstroomklep dient te worden geïnstalleerd
als er kans bestaat op opstuwend water
38
C
Opmerking:
bovenkant afdichtingsflens =
bovenkant ruw beton
Een bouwafdichting met afdich-
tingsmanchet is mogelijk (zie D)
C
– Klemflens op de afdichtings-
manchet plaatsen en stevig aan
de afvoer vastschroeven
– Afdichtingsstrook leggen
www.viega.com
