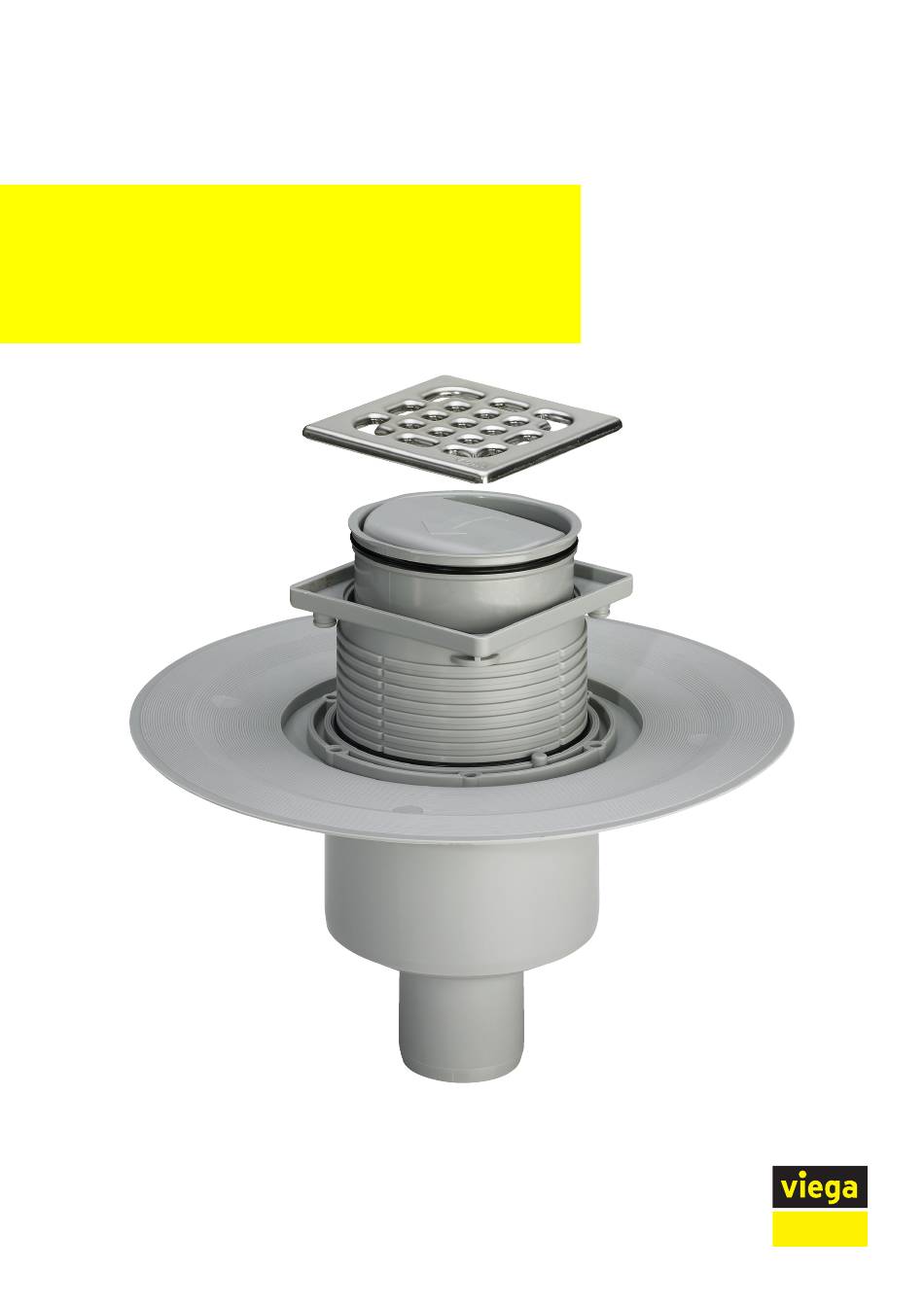

- Seite 1 Advantix-Badablauf Gebrauchsanleitung Modell Baujahr: 4936.3 ab 01/2008 de_DE...
- Seite 2 Advantix-Badablauf 2 von 24...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung Zielgruppen Kennzeichnung von Hinweisen Produktinformation Normen und Regelwerke Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien 2.2.3 Ablaufleistung Produktbeschreibung 2.3.1 Übersicht 2.3.2 Technische Daten 2.3.3 Funktionsweise Verwendungsinformationen 2.4.1 Einbauvarianten 2.4.2 Abdichtung Erforderliches Zubehör Handhabung Montageinformationen 3.1.1 Wichtige Hinweise 3.1.2 Einbaumaße 3.1.3... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 5 Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. Advantix-Badablauf 5 von 24...
-
Seite 6: Produktinformation
Produktinformation 2 Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Abdichtung Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk Beanspruchungsklasse des ZDB-Merkblatt 8/2012 Untergrunds sowie geeignete Ver‐ bundabdichtung Beanspruchungsklasse des Leitfaden zur Abdichtung im Ver‐ Untergrunds sowie geeignete Ver‐ bund (AIV) bundabdichtung Zugelassene Verbundabdich‐... -
Seite 7: Bestimmungsgemäße Verwendung
Produktinformation Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Der Ablauf ist ausgelegt für kleine bis mittlere Wassermengen, wie sie z. B. im privaten Wohnungsbau anfallen. Technische Informationen siehe Ä Kapitel 2.3.2 „Technische Daten“ auf Seite 10. Der Ablauf mit senkrechtem Ablaufstutzen ist geeignet für den Einbau in Kernbohrungen und kann auch bei niedrigen Bodenaufbauhöhen von 20 mm bis 105 mm eingesetzt werden. -
Seite 8: Ablaufleistung
Produktinformation 2.2.3 Ablaufleistung Ablaufleistung bei einer Anstauhöhe von 20 mm über dem Rost: 0,4 l/s Die Werte sind abhängig von der Gesamthöhe (H) des Ablaufkörpers. Advantix-Badablauf 8 von 24... -
Seite 9: Produktbeschreibung

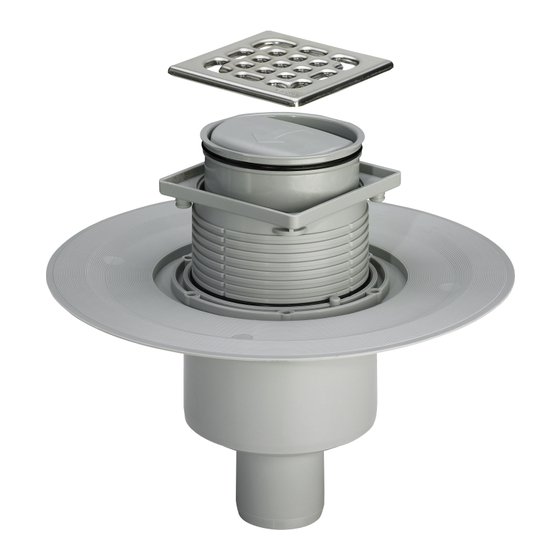

Produktinformation Produktbeschreibung 2.3.1 Übersicht 1 - Rost 2 - Dichtungsringe 3 - herausnehmbarer Geruchverschluss 4 - Ablängbarer Aufsatz 5 - Flansch zur Aufbringung der konventionellen Abdichtung 6 - Grundkörper Unter dieser Modellnummer sind unterschiedliche Artikel erhältlich, die sich in der Ausführung des mitgelieferten Aufsatzes unterscheiden. Rahmen Artikel-Nr. -
Seite 10: Technische Daten
Produktinformation 2.3.2 Technische Daten Nennweite [DN] (Ablauf‐ stutzen) Ablaufleistung Ä Kapitel 2.2.3 „Ablaufleistung“ auf Seite 8 Abmessungen und Ein‐ Ä Kapitel 3.1.2 „Einbaumaße“ auf Seite 16 bauhöhe Sperrwasserhöhe 30 mm Belastungsklasse K = 300 kg 2.3.3 Funktionsweise Geruchverschluss In den meisten Abläufen wird das Eindringen von Kanalgasen in Räume mit Abläufen durch einen Geruchverschluss mit Sperrwasser verhindert. -
Seite 11: Abdichtung
Produktinformation Der Ablauf wird über einer Deckendurchführung (z. B. einer Kernboh‐ rung) platziert, durch die das Ablaufrohr geführt wird. Abb. 2: Allgemeines Montagebeispiel – Kern‐ bohrung HINWEIS! Die Ausführung einer Deckenaussparung muss in jedem Fall mit den folgenden Personen abgestimmt werden: –... - Seite 12 Produktinformation Konventionelle Abdichtung Der Flansch des Ablaufs ist für die konventionelle Abdichtung vorge‐ sehen. Um den Ablauf konventionell abzudichten, benötigen Sie eine geeignete Abdichtungsmanschette und einen Klemmring, mit dem die Manschette befestigt wird Ä Kapitel 2.5 „Erforderliches Zubehör“ auf Seite 15. Abb.
- Seite 13 Produktinformation Verbundabdichtung Zum Schutz gegen Durchfeuchtung flüssig zu verarbeitende Abdich‐ tungsfolien direkt unterhalb der Fliesen auf Estrich und Wände auf‐ tragen. Die Bestimmung der Beanspruchungsklasse und des Unter‐ grunds sowie die Auswahl der geeigneten Verbundabdichtung muss gemäß geltenden Normen und Regelwerken durchgeführt werden, siehe: Ä...
- Seite 14 Produktinformation Wichtige Hinweise Für die fachgerechte Abdichtung ist eine sorgfältige Planung erforder‐ lich. Dazu muss abhängig von der jeweiligen Feuchtigkeitsbeanspru‐ chungsklasse und der Art des Untergrunds ein geeignetes AIV-System mit baurechtlichem Verwendbarkeitsnachweis ausgewählt werden. Weiterhin folgende Faktoren berücksichtigen: Ablauf oder Duschrinne muss mit einem Spezialflansch ausgestattet sein, der über eine klebefähige Oberfläche und eine Breite von mind.
-
Seite 15: Erforderliches Zubehör
Produktinformation Erforderliches Zubehör Aufsatz Advantix-Aufsätze sind in einer Vielzahl von Größen und Varianten ver‐ fügbar. Sie können auch nur einen Advantix-Aufsatzrahmen kaufen und dann ein passendes Design-Rost separat erwerben (siehe Katalog). Zubehör für die konventionelle Abdichtung Wenn eine konventionelle Abdichtung erfolgen soll, werden eine pas‐ sende Abdichtungsmanschette und ein Klemmring benötigt. -
Seite 16: Handhabung
Handhabung 3 Handhabung Montageinformationen 3.1.1 Wichtige Hinweise Vor der Montage: Prüfen, ob die Ablaufleistung des Ablaufs für die anfallende Wasser‐ menge ausreicht Ä Kapitel 2.2.3 „Ablaufleistung“ auf Seite 8. Prüfen, ob die Einbauhöhe des Ablaufs zu der Höhe des geplanten Bodenaufbaus passt. -
Seite 17: Montage
Handhabung ggf. Aufstockelement für Verbundabdichtung Modell 4925 Material zur Befestigung des Ablaufs Montage 3.2.1 Ablauf anschließen An das Abwassersystem anschließen Vor dem Einbringen des Ablaufes in den Bodenaufbau muss der Anschluss an das Abwassersystem erfolgen. Gehen Sie dazu wie folgt vor: Voraussetzungen: Für den Anschluss an das Abwassersystem liegt bereits ein Rohr bis... -
Seite 18: Ablauf Abdichten
Handhabung Gelben Schutzstopfen einsetzen. HINWEIS! Produktschäden durch unsachgemäßen Einbau Wenn sich beim Unterfüttern des Ablaufes Hohlräume bilden, können bei Belastung Undichtigkeiten auftreten. Informieren Sie die Folgegewerke darüber, dass der Ablauf vollflächig unterfüttert werden muss und dass dabei keine Hohlräume entstehen dürfen. 3.2.3 Ablauf abdichten HINWEIS! - Seite 19 Dichtring einsetzen. Der Dichtring muss in der Kerbe zwischen Flansch und Schraublö‐ chern liegen. INFO! Die Viega Abdichtungsmanschette hat zwei unterschied‐ lich beschichtete Seiten. Eine Seite ist mit Bitumen und eine Seite ist mit EPDM beschichtet. Wenn die weitere Abdichtung mit Bitumen-Abdichtungsbahnen erfolgt, muss die Abdichtungsman‐...
- Seite 20 Handhabung Klemmflansch fest mit dem Ablauf verschrauben. Die Befestigungsschrauben des Klemmrings dürfen nur in die Schraublöcher des Ablaufs eingedreht werden. ð Der Ablauf ist abgedichtet und die restlichen Abdichtungs‐ manschetten können verlegt werden. Verbundabdichtung Voraussetzungen: Der Flansch ist frei von groben Verschmutzungen. Der Flansch ist auf der gesamten Fläche mit Material unterfüttert und unbeschädigt.
-
Seite 21: Aufsatz Montieren
Handhabung Abdichtungsmanschette in die Verbundabdichtung einlegen. Zweite Schicht Verbundabdichtung auf die Abdichtungsmanschette und ggf. auf den Boden auftragen. 3.2.4 Aufsatz montieren Zum Abschluss der Montage des Ablaufes muss noch der Aufsatz mit dem Rost montiert werden. Gehen Sie dazu wie folgt vor: Höhe des Bodenaufbaues von der Kante im Inneren des Ablaufs bis zur Oberkante der Fliesen ermitteln. -
Seite 22: Pflege
Handhabung Wenn notwendig, Rückstaudichtung in die unterste Rille des Auf‐ satzes einlegen. INFO! Die Rückstaudichtung muss gesetzt werden, wenn von außerhalb des Aufsatzes keine Feuchtigkeit in den Ablauf laufen soll, von unten aber Wasser in den Ablauf drücken könnte. Im Regelfall wird keine Rückstaudichtung montiert, damit im Rahmenbereich anfallendes Wasser (z. - Seite 23 Handhabung Rost entnehmen und reinigen. Geruchverschluss entnehmen und reinigen. Geruchverschluss entnehmen und reinigen. Ablauf reinigen. Advantix-Badablauf 23 von 24...
-
Seite 24: Entsorgung
Handhabung Geruchverschluss wieder einsetzen. Rost wieder einsetzen. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Advantix-Badablauf 24 von 24...
