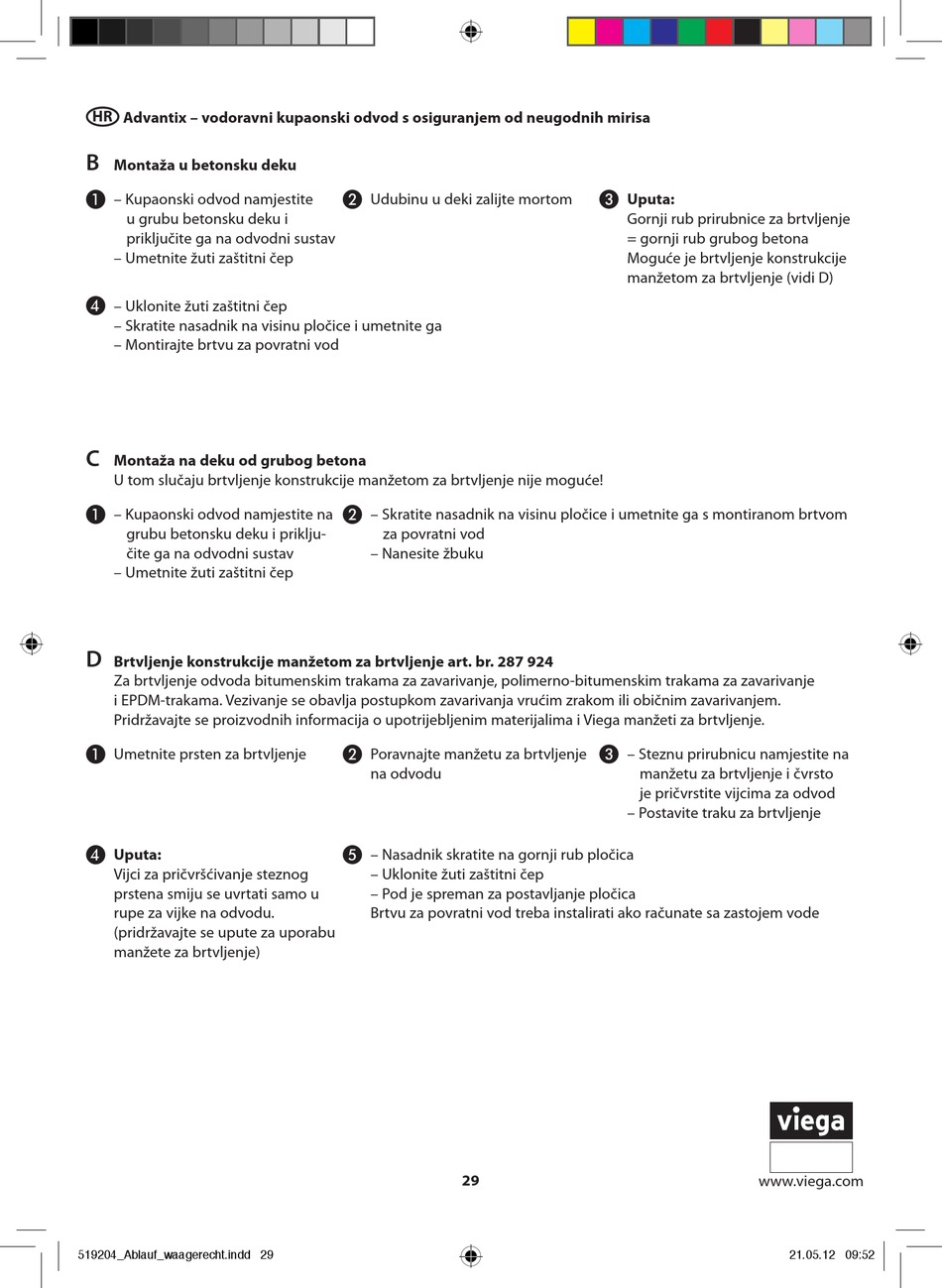

Advantix – vodoravni kupaonski odvod s osiguranjem od neugodnih mirisa
B
Montaža u betonsku deku
A
– Kupaonski odvod namjestite
u grubu betonsku deku i
priključite ga na odvodni sustav
– Umetnite žuti zaštitni čep
D
– Uklonite žuti zaštitni čep
– Skratite nasadnik na visinu pločice i umetnite ga
– Montirajte brtvu za povratni vod
C
Montaža na deku od grubog betona
U tom slučaju brtvljenje konstrukcije manžetom za brtvljenje nije moguće!
A
– Kupaonski odvod namjestite na
grubu betonsku deku i priklju-
čite ga na odvodni sustav
– Umetnite žuti zaštitni čep
D
Brtvljenje konstrukcije manžetom za brtvljenje art. br. 287 924
Za brtvljenje odvoda bitumenskim trakama za zavarivanje, polimerno-bitumenskim trakama za zavarivanje
i EPDM-trakama. Vezivanje se obavlja postupkom zavarivanja vrućim zrakom ili običnim zavarivanjem.
Pridržavajte se proizvodnih informacija o upotrijebljenim materijalima i Viega manžeti za brtvljenje.
A
Umetnite prsten za brtvljenje
D
Uputa:
Vijci za pričvršćivanje steznog
prstena smiju se uvrtati samo u
rupe za vijke na odvodu.
(pridržavajte se upute za uporabu
manžete za brtvljenje)
519204_Ablauf_waagerecht.indd 29
B
Udubinu u deki zalijte mortom
B
– Skratite nasadnik na visinu pločice i umetnite ga s montiranom brtvom
za povratni vod
– Nanesite žbuku
B
Poravnajte manžetu za brtvljenje
na odvodu
E
– Nasadnik skratite na gornji rub pločica
– Uklonite žuti zaštitni čep
– Pod je spreman za postavljanje pločica
Brtvu za povratni vod treba instalirati ako računate sa zastojem vode
29
C
Uputa:
Gornji rub prirubnice za brtvljenje
= gornji rub grubog betona
Moguće je brtvljenje konstrukcije
manžetom za brtvljenje (vidi D)
C
– Steznu prirubnicu namjestite na
manžetu za brtvljenje i čvrsto
je pričvrstite vijcima za odvod
– Postavite traku za brtvljenje
