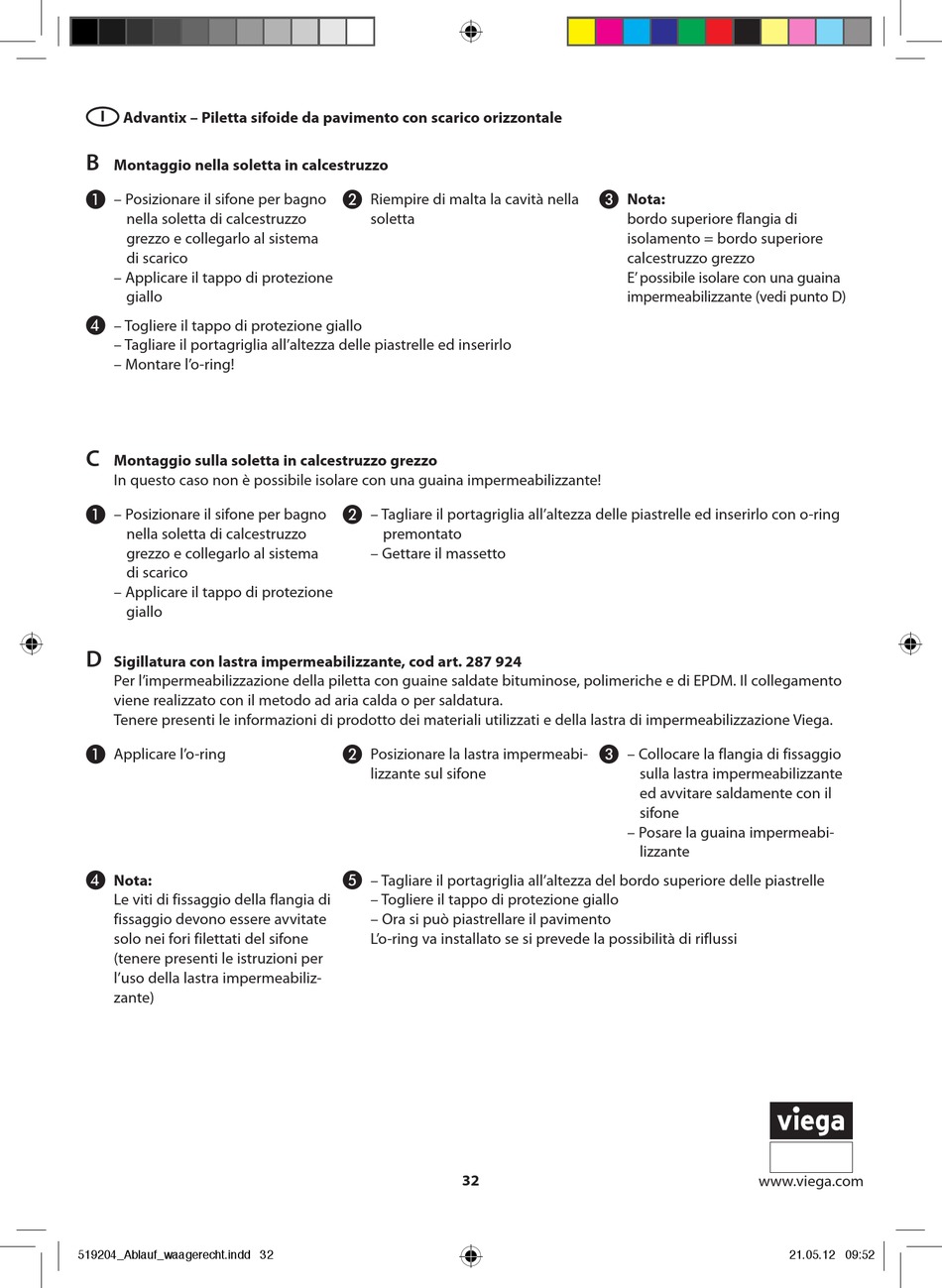

Advantix – Piletta sifoide da pavimento con scarico orizzontale
B
Montaggio nella soletta in calcestruzzo
A
– Posizionare il sifone per bagno
nella soletta di calcestruzzo
grezzo e collegarlo al sistema
di scarico
– Applicare il tappo di protezione
giallo
D
– Togliere il tappo di protezione giallo
– Tagliare il portagriglia all'altezza delle piastrelle ed inserirlo
– Montare l'o-ring!
C
Montaggio sulla soletta in calcestruzzo grezzo
In questo caso non è possibile isolare con una guaina impermeabilizzante!
A
– Posizionare il sifone per bagno
nella soletta di calcestruzzo
grezzo e collegarlo al sistema
di scarico
– Applicare il tappo di protezione
giallo
D
Sigillatura con lastra impermeabilizzante, cod art. 287 924
Per l'impermeabilizzazione della piletta con guaine saldate bituminose, polimeriche e di EPDM. Il collegamento
viene realizzato con il metodo ad aria calda o per saldatura.
Tenere presenti le informazioni di prodotto dei materiali utilizzati e della lastra di impermeabilizzazione Viega.
A
Applicare l'o-ring
D
Nota:
Le viti di fissaggio della flangia di
fissaggio devono essere avvitate
solo nei fori filettati del sifone
(tenere presenti le istruzioni per
l'uso della lastra impermeabiliz-
zante)
519204_Ablauf_waagerecht.indd 32
B
Riempire di malta la cavità nella
soletta
B
– Tagliare il portagriglia all'altezza delle piastrelle ed inserirlo con o-ring
premontato
– Gettare il massetto
B
Posizionare la lastra impermeabi-
lizzante sul sifone
E
– Tagliare il portagriglia all'altezza del bordo superiore delle piastrelle
– Togliere il tappo di protezione giallo
– Ora si può piastrellare il pavimento
L'o-ring va installato se si prevede la possibilità di riflussi
32
C
Nota:
bordo superiore flangia di
isola m ento = bordo superiore
calce s truzzo grezzo
E' possibile isolare con una guaina
impermeabilizzante (vedi punto D)
C
– Collocare la flangia di fissaggio
sulla lastra impermeabilizzante
ed avvitare saldamente con il
sifone
– Posare la guaina impermeabi-
lizzante
www.viega.com
