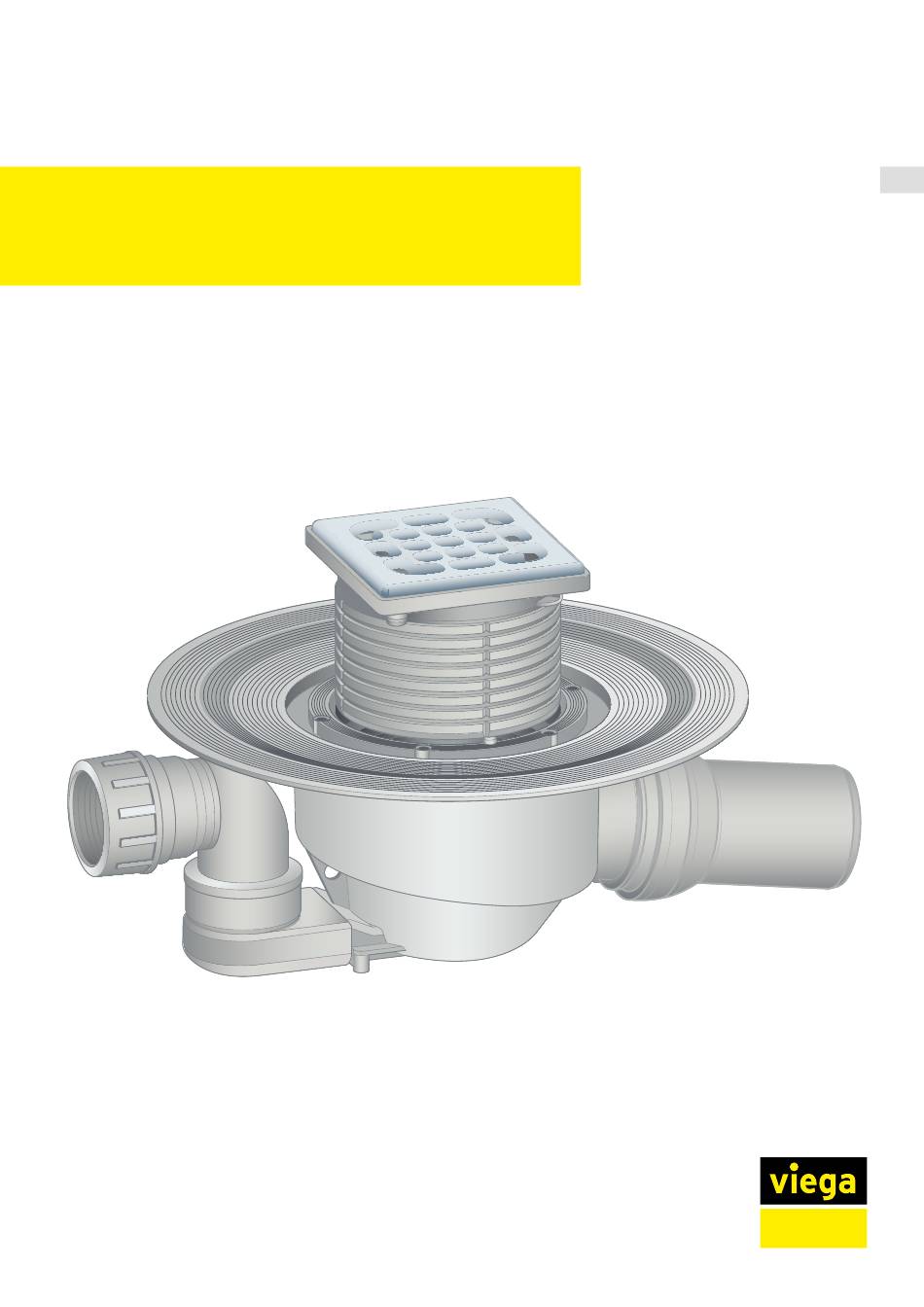

- Seite 1 Gebrauchsanleitung Advantix-Badablauf Modell Baujahr (ab) 4921.6 01/1994...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Zertifizierung 2.3 Bestimmungsgemäße Verwendung 2.3.1 Einsatzbereiche 2.3.2 Medien 2.3.3 Ablaufleistung 2.4 Produktbeschreibung 2.4.1 Übersicht 2.4.2 Technische Daten 2.5 Verwendungsinformationen 2.5.1 Einbauvarianten 2.5.2 Abdichtung 2.5.3 Brandschutz 2.6 Erforderliches Zubehör... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Advantix-Badablauf... -
Seite 4: Kennzeichnung Von Hinweisen
Über diese Gebrauchsanleitung Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. -
Seite 5: Produktinformation
Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Abdichtung Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk Beanspruchungsklasse des ZDB-Merkblatt 8/2012 Untergrunds sowie geeignete Ver‐ bundabdichtung Beanspruchungsklasse des Leitfaden zur Abdichtung im Ver‐ Untergrunds sowie geeignete Ver‐ bund (AIV) bundabdichtung Zugelassene Verbundabdich‐... -
Seite 6: Zertifizierung
Produktinformation Zertifizierung Angaben nach DIN EN 1253, Tabelle 7 Hersteller Viega GmbH & Co.KG Herstellerkennzeichen Ü-Zeichen Adresse Viega GmbH & Co.KG Viega Platz 1 57439 Attendorn Deutschland Zuständige Norm DIN EN 1253-1 Lastklasse Lage seitliche Anschlüsse Produktklasse hinsichtlich Tem‐ peraturverhalten Spezifisches Abflussverhalten Bestimmungsgemäße Verwendung... -
Seite 7: Medien
Produktinformation 2.3.2 Medien Der Ablauf ist im Dauerbetrieb für das Ableiten von haushaltsüblichem Abwasser vorgesehen, siehe Ä „Regelwerke aus Abschnitt: Medien“ auf Seite 5. Die Temperatur des Abwassers darf kurzzeitig bis zu 95 °C betragen. Im Dauerbetrieb muss die Temperatur deutlich darunter liegen. Der ph-Wert muss größer als vier und kleiner als zehn sein. -
Seite 8: Produktbeschreibung
Produktinformation Produktbeschreibung 2.4.1 Übersicht Rost Ablängbarer Aufsatz herausnehmbarer Geruchverschluss Flansch zur Aufbringung der konventionellen Abdichtung waagerechter Ablaufstutzen (DN 50) mit Kugelgelenk Grundkörper um 180° drehbarer Zulauf (DN 40) zum Anschluss von weiteren Abwasserleitungen (z. B. von Waschbecken, Dusche etc.) 2.4.2 Technische Daten Nennweite [DN] (Ablauf‐... -
Seite 9: Verwendungsinformationen
Produktinformation Verwendungsinformationen 2.5.1 Einbauvarianten Montage in einer Rohbetondecke Die Montage des Ablaufs in einer Rohbetondecke sieht folgendermaßen aus: Der Ablauf wird in einer Deckenaussparung platziert und anschlie‐ ßend eingegossen. Abb. 1: Allgemeines Montagebeispiel – Deckenaussparung Montage auf einer Decke Bei der Montage auf der Decke wird der Ablauf in den Bodenaufbau integriert. -
Seite 10: Abdichtung
Produktinformation 2.5.2 Abdichtung Der Ablauf kann sowohl konventionell als auch durch eine Verbundab‐ dichtung abgedichtet werden. Je nach Abdichtungsart benötigen Sie ein entsprechendes Ausstat‐ tungsset Ä Kapitel 2.6 „Erforderliches Zubehör“ auf Seite 15. Advantix-Badablauf... -
Seite 11: Nicht Geeignet Bei Bodengleichen Duschen
Produktinformation Konventionelle Abdichtung Der Flansch des Ablaufs ist für die konventionelle Abdichtung vorge‐ sehen. Um den Ablauf konventionell abzudichten, benötigen Sie eine geeignete Abdichtungsmanschette und einen Klemmring, mit dem die Manschette befestigt wird Ä Kapitel 2.6 „Erforderliches Zubehör“ auf Seite 15. Abb. - Seite 12 Produktinformation Ablauf Klemmring mit Abdichtungsmanschette für EPDM- und Bitumen- Abdichtungsbahnen Verarbeitungsinformationen Die Abdichtungsmanschette ist auf beiden Seiten unterschiedlich beschichtet: EPDM / Bitumen Die Abdichtungsmanschette auf dem Ablauf platzieren und mit dem Flansch befestigen. Von der Art der verwendeten Abdichtungsman‐ schette hängt ab, welche Materialschicht der Abdichtungsmanschette nach oben gelegt wird.
- Seite 13 Produktinformation Wichtige Hinweise Für die Abdichtung ist eine sorgfältige Planung erforderlich. Dazu muss abhängig von der jeweiligen Feuchtigkeitsbeanspruchungsklasse und der Art des Untergrunds eine geeignete Verbundabdichtung mit bau‐ rechtlichem Verwendbarkeitsnachweis ausgewählt werden. Weiterhin folgende Faktoren berücksichtigen: Der Ablauf oder die Duschrinne muss mit einem Spezialflansch aus‐ gestattet sein, der über eine klebefähige Oberfläche und eine Breite von min.
-
Seite 14: Brandschutz
Produktinformation Zulässige Verbundabdichtungen In Verbindung mit geeigneten Abläufen dürfen nur zugelassene Verbun‐ dabdichtungen mit baurechtlichen Verwendbarkeitsnachweisen einge‐ setzt werden. Siehe Ä „Regelwerke aus Abschnitt: Abdichtung“ auf Seite 5. Verarbeitungsinformationen finden Sie in den Anleitungen zu dem jewei‐ ligen Produkt. 2.5.3 Brandschutz Advantix-Duschrinnen und -Abläufe können brandsicher ausgeführt werden. -
Seite 15: Erforderliches Zubehör
Produktinformation Erforderliches Zubehör Aufsatz Advantix-Aufsätze sind in einer Vielzahl von Größen und Varianten ver‐ fügbar. Sie können auch nur einen Advantix-Aufsatzrahmen kaufen und einen passenden Design-Rost separat erwerben (siehe Katalog). Siebeinsatz Um Schmutz aufzufangen, kann der Ablauf mit Siebeinsatz (Modell 4958) versehen werden. - Seite 16 Produktinformation Zubehör für die Verbundabdichtung Wenn eine Verbundabdichtung erfolgen soll, wird ein passendes Auf‐ stockelement mit Abdichtungsmanschette benötigt. Ein entsprechendes Set finden Sie im Katalog (Modell 4925). Geruchsperre Advantix-Abläufe können mit einer zusätzlichen Geruchsperre ausge‐ stattet werden, die den Ablauf auch dann geruchsicher verschließt, wenn das Sperrwasser im Geruchverschluss ausgetrocknet ist.
-
Seite 17: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Wichtige Hinweise Vor der Montage: Prüfen, ob die Ablaufleistung des Ablaufs für die anfallende Wasser‐ menge ausreicht Ä Kapitel 2.3.3 „Ablaufleistung“ auf Seite 7. Prüfen, ob die Einbauhöhe des Ablaufs zu der Höhe des geplanten Bodenaufbaus passt. Sicherstellen, dass die benötigte Anschlussleitung mit dem erforder‐... -
Seite 18: Einbaumaße
Handhabung 3.1.2 Einbaumaße Abb. 7: Maßzeichnung Modell 4921.6 3.1.3 Werkzeug und Material Benötigtes Material ggf. Abdichtungsmanschette, Klemmring, passende Schrauben Aufsatz mit Rost, falls nicht im Lieferumfang enthalten Ä Kapitel 2.4.1 „Übersicht“ auf Seite 8 ggf. Aufstockelement für Verbundabdichtung Modell 4925 Material zur Befestigung des Ablaufs Montage 3.2.1... - Seite 19 Handhabung Voraussetzungen: Für den Anschluss an das Abwassersystem liegt bereits ein Rohr bis zur geplanten Ablaufposition. Das Ablaufrohr hat eine innen liegende Dichtlippe. ▶ Den Ablaufstutzen am Kugelgelenk ausrichten. ▶ Den Ablaufstutzen vollständig in das Ablaufrohr stecken. Zulauf anschließen Um den Ablauf zu montieren, zunächst die Verbindung mit dem Zulauf herstellen.
-
Seite 20: Für Die Folgegewerke Vorbereiten
Handhabung 3.2.2 Für die Folgegewerke vorbereiten Voraussetzungen: Der Ablauf ist angeschlossen. Der Zulauf ist angeschlossen. ▶ Den Ablauf in gewünschter Höhe am Einsatzort platzieren. Die Ober‐ kante des Ablaufflansches muss bündig mit der Oberkante der Abdichtungsebene abschließen. Ggf. den Ablauf mit geeignetem Material erhöhen oder tiefer in den vorhandenen Boden versenken. -
Seite 21: Produktschäden Durch Unsachgemäßen Einbau
Handhabung HINWEIS! Produktschäden durch unsachgemäßen Einbau Wenn sich beim Unterfüttern des Ablaufs Hohlräume bilden, können bei Belastung Undichtigkeiten auftreten. Informieren Sie die Folgegewerke darüber, dass der Ablauf vollflächig unterfüttert werden muss und dass dabei keine Hohlräume entstehen dürfen. 3.2.3 Ablauf abdichten HINWEIS! Produktschäden durch unsachgemäßen Einbau... - Seite 22 Der Dichtring muss in der Kerbe zwischen dem Flansch und den Schraublöchern liegen. INFO! Die Viega Abdichtungsmanschette hat zwei unterschied‐ lich beschichtete Seiten. Eine Seite ist mit Bitumen und eine Seite ist mit EPDM beschichtet. Wenn die weitere Abdichtung mit Bitumen-Abdichtungsbahnen erfolgt, muss die Abdich‐...
- Seite 23 Handhabung ▶ Den Abdichtungsflansch fest mit dem Ablauf verschrauben. Die Befestigungsschrauben des Klemmrings dürfen nur in die Schraublöcher des Ablaufs eingedreht werden. Der Ablauf ist abgedichtet und die restliche Abdichtung kann ▷ verlegt werden. Verbundabdichtung Wenn eine Verbundabdichtung erfolgen soll, wird ein Auf‐ stockelement mit Abdichtungsmanschette benötigt.
-
Seite 24: Aufsatz Montieren
Handhabung ▶ Die Abdichtungsmanschette in die Verbundabdichtung einlegen. ▶ Die zweite Schicht Verbundabdichtung auf die Abdichtungsman‐ schette und gegebenenfalls auf den Boden auftragen. 3.2.4 Aufsatz montieren Zum Abschluss der Montage des Ablaufs den Aufsatz mit dem Rost montieren. Gehen Sie dazu wie folgt vor: ▶... -
Seite 25: Pflege
Handhabung ▶ Wenn notwendig, die Rückstaudichtung in die unterste Rille des Aufsatzes einlegen. INFO! Die Rückstaudichtung muss gesetzt werden, wenn von außerhalb des Aufsatzes keine Feuchtigkeit in den Ablauf laufen soll, von unten aber Wasser in den Ablauf drü‐ cken könnte. Im Regelfall wird keine Rückstaudichtung montiert, damit im Rahmenbereich anfallendes Wasser (z. -
Seite 26: Entsorgung
Handhabung ▶ Den Rost entnehmen und reinigen. ▶ Das Tauchrohr entnehmen und reinigen. ▶ Den Ablauf reinigen. ▶ Das Tauchrohr wieder einsetzen. ▶ Den Rost wieder einsetzen. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. - Seite 27 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2023-05 • VPN230223...
