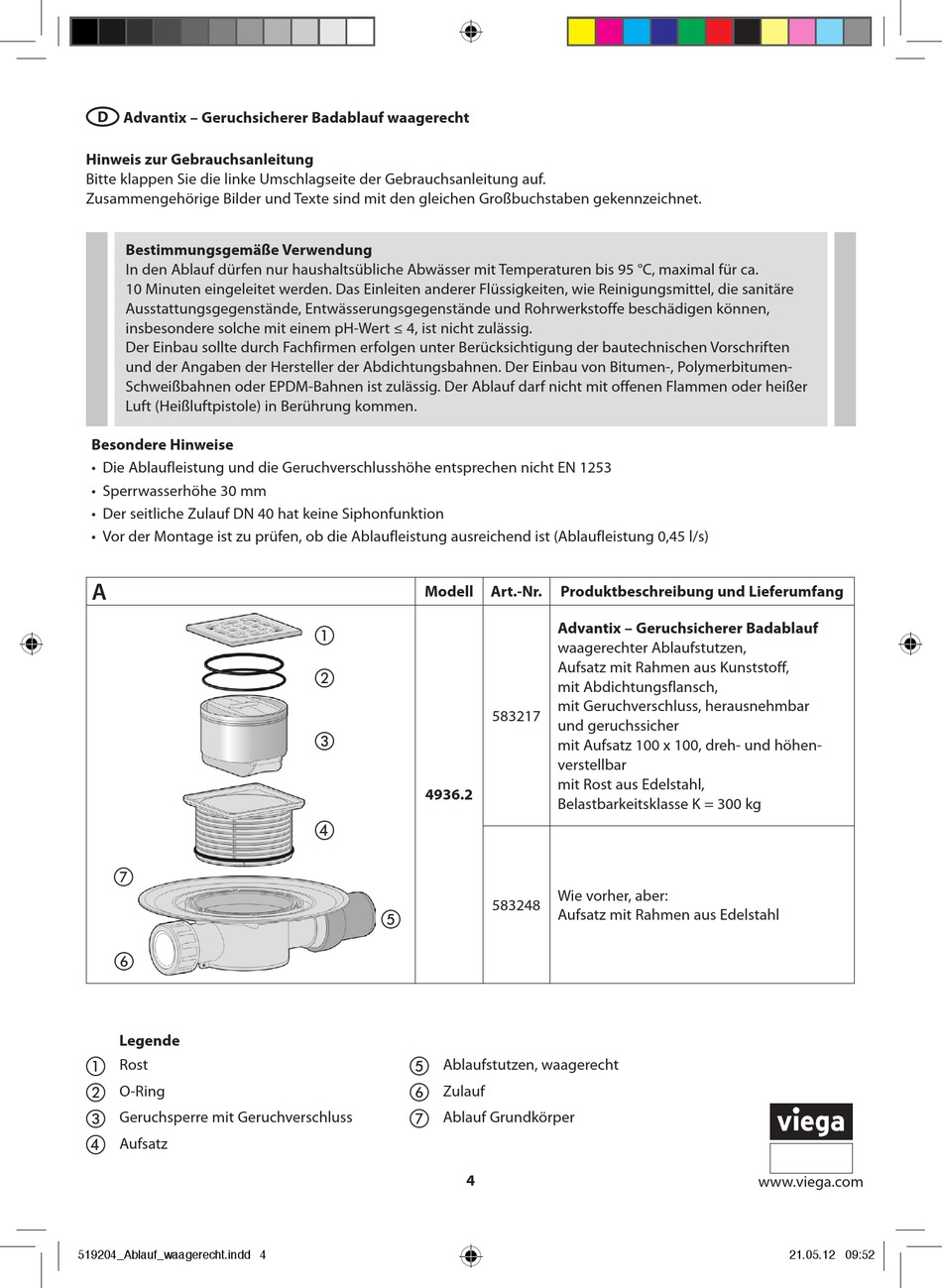

Advantix – Geruchsicherer Badablauf waagerecht
Hinweis zur Gebrauchsanleitung
Bitte klappen Sie die linke Umschlagseite der Gebrauchsanleitung auf.
Zusammengehörige Bilder und Texte sind mit den gleichen Großbuchstaben gekennzeichnet.
Bestimmungsgemäße Verwendung
In den Ablauf dürfen nur haushaltsübliche Abwässer mit Temperaturen bis 95 °C, maximal für ca.
10 Minuten eingeleitet werden. Das Einleiten anderer Flüssigkeiten, wie Reinigungsmittel, die sanitäre
Ausstattungsgegenstände, Entwässerungsgegenstände und Rohrwerkstoffe beschädigen können,
insbesondere solche mit einem pH-Wert ≤ 4, ist nicht zulässig.
Der Einbau sollte durch Fachfirmen erfolgen unter Berücksichtigung der bautechnischen Vorschriften
und der Angaben der Hersteller der Abdichtungsbahnen. Der Einbau von Bitumen-, Polymerbitumen-
Schweißbahnen oder EPDM-Bahnen ist zulässig. Der Ablauf darf nicht mit offenen Flammen oder heißer
Luft (Heißluftpistole) in Berührung kommen.
Besondere Hinweise
• Die Ablaufleistung und die Geruchverschlusshöhe entsprechen nicht EN 1253
• Sperrwasserhöhe 30 mm
• Der seitliche Zulauf DN 40 hat keine Siphonfunktion
• Vor der Montage ist zu prüfen, ob die Ablaufleistung ausreichend ist (Ablaufleistung 0,45 l/s)
A
g
f
Legende
Rost
a
O-Ring
b
Geruchsperre mit Geruchverschluss
c
Aufsatz
d
519204_Ablauf_waagerecht.indd 4
Modell
Art.-Nr.
a
b
583217
c
4936.2
d
583248
e
Ablaufstutzen, waagerecht
e
Zulauf
f
Ablauf Grundkörper
g
4
Produktbeschreibung und Lieferumfang
Advantix – Geruchsicherer Badablauf
waagerechter Ablaufstutzen,
Aufsatz mit Rahmen aus Kunststoff,
mit Abdichtungsflansch,
mit Geruchverschluss, herausnehmbar
und geruchssicher
mit Aufsatz 100 x 100, dreh- und höhen-
verstellbar
mit Rost aus Edelstahl,
Belastbarkeitsklasse K = 300 kg
Wie vorher, aber:
Aufsatz mit Rahmen aus Edelstahl
www.viega.com
