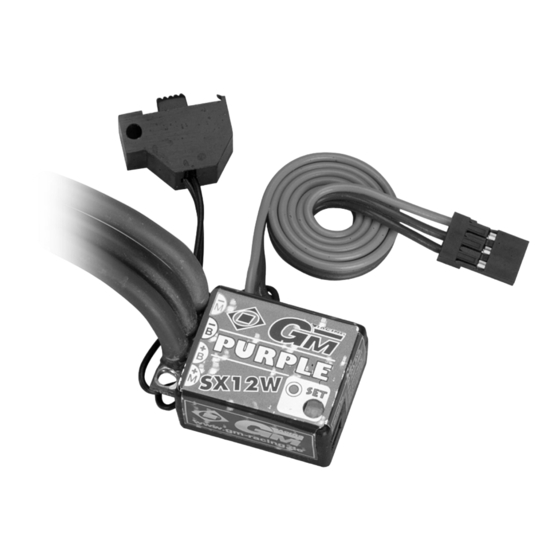

- Seite 1 Gebrauchsanleitung Instruction Manual Electronic Speed Controls Vorwärtsregler Forward ESC Purple SX12 Best.-Nr. 2838.H Purple SX12W Best.-Nr. 2838 GM-Racing GmbH, Henriettenstr. 94-96, D-73230 Kirchheim/Teck Germany...
-
Seite 2: Inhaltsverzeichnis
English Directions Notice d’instructions Masami Hirosaka (Team Yokomo) Weltmeister 2002 und 2004 1:12 Inhaltsverzeichnis Installation Einbau des Reglers in das Fahrzeug Anschluss des Reglers Anschluss an Empfänger Hinweise Sendereinstellung/Werkseinstellung Einstellen der Strombegrenzung Taster-Programmierbare Funktionen Wirkungsweise der Programme 8-10 Programmieren des Reglers 4.2.2 #0 IDA-System (RS232) 11-12... - Seite 3 Beschreibung: GM-Racing Fahrtenregler sind nur mit den neuesten Bauteilen bestückt. Besonderer Wert wird hierbei auf Funktionalität, Lebensdauer, Stand der Technik und Design gelegt. Der Purple SX12 ist bereits mit den extrem hochwertigen Power-FETs ausgestattet. Diese FETs sind außerordentlich klein und verlustarm.
-
Seite 4: Installation
1. Installation 1.1 Einbau des Reglers ins Fahrzeug Nachdem Sie den Regler ausgepackt haben, überlegen Sie sich bitte zuerst, an welcher Stelle des Modells Sie ihn platzieren wollen. Wir empfehlen, den Regler möglichst tief auf dem Chassis zu platzieren. Beachten Sie dabei bitte, dass der Empfänger sowie die Empfängerantenne möglichst mehr als 3 cm Abstand zum Fahrtenregler, den dicken, stromführenden Kabeln sowie dem Akku haben sollte. -
Seite 5: Anschluss Der Purple Sx12 Regler
Anschluss des Fahrtenreglers 1.2.1 Anschluss der Purple SX12 Regler Der Purple SX12 Regler von GM-Racing ist ein Wettbewerbsprodukt. Da jeder Fahrer eine andere Installation seines Reglers im Auto bevorzugt, haben wir bewusst auf das werkseitige Anschließen der Power-Kabel verzichtet. Schließen Sie den Regler daher wie folgt an:... -
Seite 6: Anschluss An Empfänger
Anschluss an den Empfänger Ihr GM-Regler ist werkseitig mit einem Graupner/JR-Stecker bestückt. Dieser passt sowohl bei Graupner/JR- als auch bei Futaba und KO (ab 1995)-Empfängern. Bei anderen Empfängern erkundigen Sie sich bitte nach der richtigen Polarität. Tausch des Steckers oder Polung Empfänger plus schwarz oder braun Empfänger minus... -
Seite 7: Sendereinstellung/Werkseinstellung
Einstellen auf den Sender Nach dem ersten richtigen Einstecken und nach dem Einschalten ist der Regler eingeschaltet und hat eine Grundeinstellung. Um den Regler auf Ihre Fernsteuerung einzustellen, gehen Sie wie folgt vor: Hinweis: Bei jedem Tastendruck leuchtet die LED kurz auf, damit Sie wissen, dass die Taste erkannt wurde. Während der Einstellung auf den Sender läuft der Motor nicht. -
Seite 8: 4.1 Wirkungsweise Der Programme
4.1 Wirkungsweise der Programme Strombegrenzung (AMPLIMIT) Die Strombegrenzung kann mit Hilfe des Tasters von 50-150A oder mit Hilfe des GMVIS-Commanders von 0-200A eingestellt werden. Die Strombegrenzung begrenzt das Drehmoment des Motors und sollte so eingestellt werden, dass die Räder beim Anfahren nicht oder nur leicht durchdrehen. (Werkseinstellung: 200A) Turbo Mit folgenden Werten können Sie beginnen:... - Seite 9 Vollbremse FULLBRAKE Die Bremswirkung in der Gashebelposition “Vollbremse” lässt sich getrennt von der maximalen Bremse einstellen. Dies ist besonders im Off-Road gewünscht, wo in den Kurven ein Guter Bremsregelbereich gewünscht wird, bei Sprüngen für die Flugbahnkorrektur jedoch die volle Bremswirkung benötigt wird. Weiterhin ist diese Funktion für eine “Notbremse” sinnvoll. Die “Vollbremse”-Funktion muss nach der maximalen Bremse oder mit dem GMVIS-Commander programmiert werden, ansonsten ist der maximale Bremswert auch der Vollbremse-Wert.
- Seite 10 Gaskurve POWERCURVE Mit dieser Funktion können drei verschiedene Gaskurven gewählt werden um das Regelverhalten optimal auf die Strecke Und den Fahrstil anpassen zu können. 0 = linear 1 = soft (ähnlich wie exponential - ) 2 = hart (ähnlich wie exponential + ) Mit dieser Funktion können Sie eine Stotterbremse programmieren.
-
Seite 11: Programmieren Des Reglers
4.2 Programmieren des Reglers mit Taster und mit IDA-System - Regler aus - Sender einschalten - SET Taste drücken und gedrückt halten und gleichzeitig den Regler einschalten, bis die rote LED leuchtet und die grüne LED gleichzeitig 3 x kurz blinkt. - während der oben genannten Blinkzeichen Taste loslassen …... -
Seite 12: Zubehör
Sie z. B. doch keine Daten übernehmen wollen und direkt die im GMVIS-Commander gespeicherten Daten übertragen möchten. -Nachdem der Regler die Daten gesendet hat, leuchtet die LED grün. Der Purple SX12 wartet nun auf Daten. -Zur Datenübertragung der Daten im GMVIS-Commander drücken Sie nun die START/STOP-Taste des GMVIS-Commanders. -
Seite 13: Anschluss Eines Power-Condensators
Voraussetzungen bei Störungen sofort für Abhilfe sorgen kann und den Regler vor Überspannung schützt. Außerdem verbessert der Powerkondensator die Beschleunigung. Minus Der GM-Racing Power Kondensator ist exakt auf Den kurzen Pin die elektrotechnischen Daten unserer Regler mit dem Akku - zugeschnitten,... -
Seite 14: Warnhinweise
8.Warnhinweise Lassen Sie Ihr RC-Modell niemals unbeaufsichtigt, solange ein Akku angesteckt ist. Im Falle eines Defektes, könnte dies Feuer am Modell oder seiner Umgebung verursachen. Der Fahrtenregler oder andere elektronische Komponenten dürfen niemals mit Wasser in Berührung kommen. Der Fahrtenregler ist vor Staub, Schmutz, Feuchtigkeit, Vibration und anderen Fremdteilen zu schützen. -
Seite 15: Directions
English Operating Manual o n g r a t u l a t i o n s o n t h e purchase of your GM-Racing Electronic Speed Controller. GM-Racing´s speedos have won numerous National, European and Wo r l d C h a m p i o n s h i p s . C h i e f... -
Seite 16: Features
Features: Please use only high end gold connectors. Connecting the Schottky-Diode: Adjustable torque control Connect the Schottky-Diode on the motor or the motor Turbo function wires. (See picture!) Minimum brake Maximum brake, Full brake, ABS with right polarity to Connect the power capacitor Automatic brake, Automatic gas battery+ and battery- Adjustable operating frequency... -
Seite 17: Connection To Receiver
Connection to receiver GM-Racing speedos are fitted with a Futaba or JR radio plug. If you use a different radio system you Change order of wires may have to change the order of the wires to coincide with your radio equipment. -
Seite 18: Functions
When Torque Control / Current Limiting Technology was first used in electronic speed controllers, divers noticed that the top speed of their cars was also being limited. Ralf Helbing, GM-Racing´s chief engineer, was the first to incorporate the new TURBO function to his range of speedos to return the lost speed drivers suffered from. - Seite 19 The Start current should be ajusted for max. Start speed. (Low wheel spin). (Factory setting 200A) POWERCURVE The Purple SX12 has 3 different power curves for different driving style and tracks. 0 = linear 1 = soft (exponential -) 2 = hard (exponential +) for stock racing...
- Seite 20 SWITCH functions of the SET-button With this function, you can programm the SET-button as ON-/OFF-SWITCH. It’s also possible to adjust the speed controller to switch off the BEC after holding the transmitter throttle for about 16 seconds at full brake. With this function you don’t need help from anybody to switch off your car after the heat.
-
Seite 21: Programming
4.2 Program Procedure - Speedo off - turn on transmitter Program cbart - Press SET button and hold it and switch on the speedo until the red LED turns on and the green LED is on for 3 short times PROG VALUE - (Turn on speedo,then release button during... -
Seite 22: Installing Power Capacitor
Adjust PROGRAM MODE on your GMVIS-Commander and connect the RS232 wire 94401.5 with the Purple Sx12 and the GMVIS-Commander (brown wire to right side on charger and speedo). If you want to receive the speedo datas, press the Timer-button on your GMVIS-Commander. RD? will be displayed in the first line of your display. -
Seite 23: Warning
Warnings: Never leave your RC model unsupervised with the battery connected. If a fault should occur, this could cause a fire in the model and threaten anything in the vicinity. Like all electronic components, the speed controller must not be allowed to contact water. Avoid using the unit in rain. When a motor is connected to the controller, you must not connect a separate battery and run the motor. -
Seite 24: Notice D'instructions
- Recharge de la batterie de propulsion au freinage. - Utilisation de fils extra-souples de forte section avec isolation silicone pour une perte minimale. - LED pour le contrôle des réglages. Le Team GM-Racing vous souhaite beaucoup de plaisir et de succès avec votre nouveau régulateur. - Seite 25 Gebrauchsanleitung English Directions Masami Hirosaka (Team Yokomo) World Champion 2002 1:12 avec GM Purple SX9 et World Champion 2004 1:12 avec GM Purple SX12 Sommaire: Installation Montage du régulateur dans le véhicule Branchement du régulateur 1.2.1 Régulateurs en marche avant, généralités 1.3.
- Seite 26 1. Installation 1.1 Montage du régulateur dans le véhicule: Après avoir déballé le régulateur, réfléchissez à quel endroit vous voulez l'installer dans le modèle. Nous conseillons de le placer le plus bas possible sur le châssis. Notez également qu'il devra être éloigné d'au moins plus de 3cm du récepteur et de son antenne, des conducteurs de courant de forte section ainsi que de la batterie de propulsion.
- Seite 27 Ø pôle Plus du moteur. 1.2.2 Raccordement: Le régulateur Purple SX12 de GM-Racing est conçu pour la compétition. Comme chaque pilote préfère une installation différente du régulateur dans sa voiture, nous n'avons volontairement pas connecté le cordon Power en usine.
-
Seite 28: Mise Hors Circuit
1.3 Raccordement au récepteur: Votre régulateur GM-Racing est équipé de fabrication avec une prise JR. Avec d'autres récepteurs, respectez les polarités comme suit: Rouge Plus récepteur Echange de la prise ou Noir ou brun M o i n s permutation des polarités récepteur... - Seite 29 2. Réglages sur l'émetteur: Après le premier branchement correct et la mise en contact, le régulateur est mis en circuit avec un réglage de base. Procédez comme suit pour le régler à votre ensemble R/C. Note: A chaque pression de touche les LED s'allument brièvement vous indiquant que la pression de la touche a été...
- Seite 30 4.1 Fonctionnement du programme: Turbo Réglage de la limitation de courant (AMP LIMIT): (Ourant) Avec la touche “SET”, vous pouvez régler le courant de 50-150A (Voir la graduation) et influencer ainsi le couple du moteur. La limitation de courant devra être 100A réglée de façon à...
- Seite 31 Freinage à fond FULLBRAKE La position du manche des gaz pour le "freinage à fond" se laisse régler séparément du freinage maximal. En particulier pour le hors piste Off-Road, où il est préférable d'avoir un bon équilibre du freinage dans les virages, cependant le freinage à fond est utile dans la trajectoire des sauts. En plus, cette fonction est pratique en cas de freinage de secours.
- Seite 32 Fonctions de commutation SWITCH Avec cette fonction, vous pouvez utiliser la touche SET pour allumer et éteindre le variateur. En plus, la fonction peut être programmée pour que le variateur et le BEC puissent s'éteindre au bout de 16 secondes par le signal "freinage à...
-
Seite 33: Programmation Du Régulateur
4.2 Programmation du régulateur: Régulateur coupé - Mettez l'émetteur en contact. Ø Pressez la touche ”SET” et maintenez la pression jusqu'à ce que le LED rouge s'allume et que le LED Ø vert clignote brièvement 3 fois. Mettez le régulateur en contact, puis relâchez la touche durant les clignotements indiqués ci-dessus... Ø... - Seite 34 91539.16 Condensateur power grande 91539.10 Corps de froid (heatsink) 2853.1 Les connecteurs dorés de 4mm GM-Racing sont particulièremlent adaptés pour assurer de meilleurs contacts entre le régulateur et la batterie de propulsion: Fiches mâles dorées (4 pces) 94632.1 Fiches femelles dorées (10 pces) 94632.2...
-
Seite 35: Caractéristiques Techniques
Relier la broche longue La connexion de ce condensateur est nécessaire. au fil + de la batterie. Le bureau d'étude de GM-Racing a cependant trouvé qu'un tel condensateur pouvait apporter un remède dans certaines circonstances de perturbation. Le condensateur Power de GM-Racing est exactement adapté... - Seite 36 8. Recommandations Ne laissez jamais votre modèle RC sans surveillance, si l´accu est resté branché. En cas de défection, cela peut entraîner un risque d´incendie du modèle et de son entourage. Le variateur de vitesse et les autres composants électroniques ne doivent jamais être en contact avec de l´eau.
-
Seite 37: Garantie
Garantie von Monaten Warrantied for month Garantie de mois Garanzia di mesi Garantia de meses Die Firma Graupner GmbH& Co. KG, Henriettenstr. 94-96, 73230 Kirchheim/Teck, Deutschland gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel. -
Seite 38: Servicestellen
S 40227 Göteborg CZ 16100 Praha 6 - Ruzyne (+46) 31 70 73 00 0 (+42) 2 33 31 30 95 Belgie/Belgique/Nederland Jan van Mouwerik Slot de Houvelaan 30 NL 3155 Maasland VT (+31) 10 59 13 59 4 www.gm-racing.de...
