Per montare la cappa in modalità espulsione, montarla come descritto nel capitolo
precedente: "Montaggio della cappa per modalità ricircolo:", ma senza montare i
filtri al carbone.
Procedere come segue durante il montaggio:
1. Rimuovere il camino esterno e quello interno.
2. Montare il tubo di scarico. (Fig. k)
3. Sostituire l'albero del camino esterno e interno.
(a)
Le illustrazioni servono in parte solo a scopo illustrativo.
fi200921at

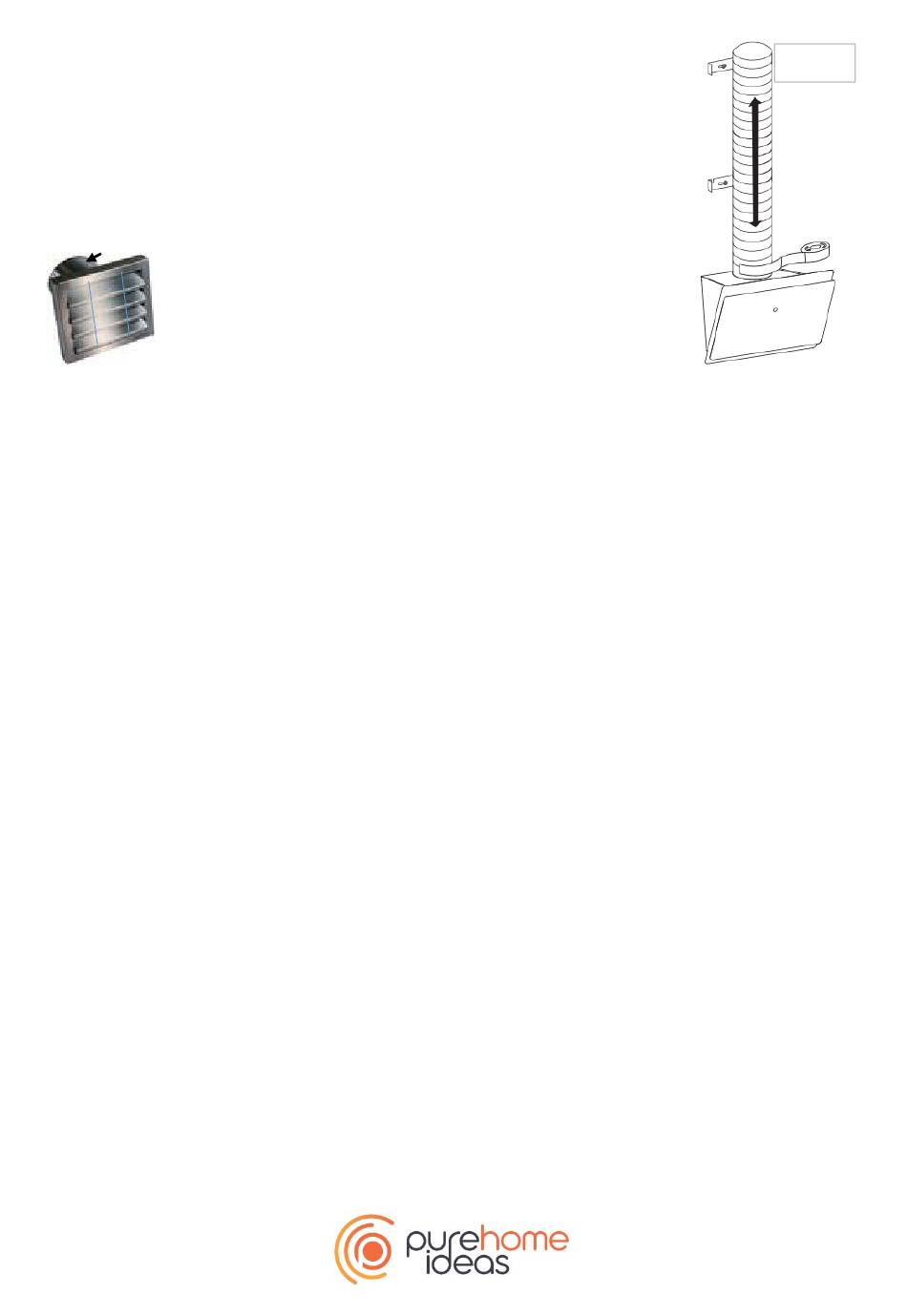

Per l'assemblaggio finale della cappa nel
funzionamento ad aria di scarico, è necessaria una
griglia di scarico con una presa da 150 mm (a) per il
collegamento del tubo di scarico dell'aria. Questo non è
incluso nella consegna.
4 / 4
Fig. k)
