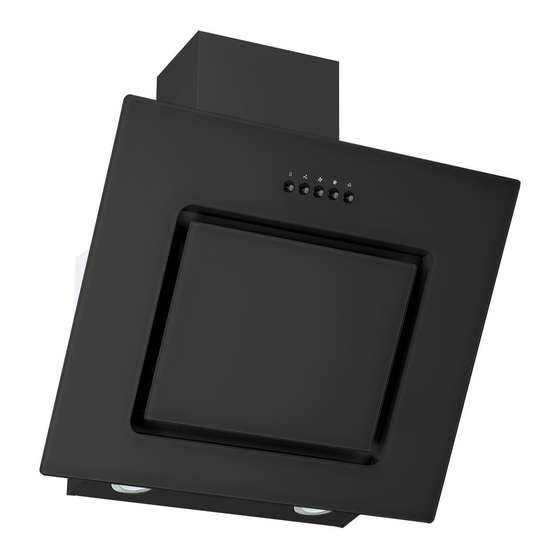

- Seite 1 Mod. No.: Bedienungsanleitung Dunstabzugshaube User manual Cooker hoods Istruzioni d'uso Cappe aspiranti CH 22010 SB CH 22010 WB CH 22010/90 SB CH 22010/90 WB SY-103E19U1-P1-C13-L122-600 SY-103E19U1-P1-C13-L122-900 www.purehomeideas.com...
- Seite 2 Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. Wir bitten Sie die vorliegende Bedienungsanleitung, die Ihnen die Einsatzmöglichkeiten und die Funktionsweise Ihres Gerätes beschreibt, genau zu beachten.
-
Seite 3: Inhaltsverzeichnis
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Kopffreie Schräghauben Kapitel Seite 1. Hinweis-Symbol-Erklärung------------------------------------------------------------------------ 1-2 Vorsicht, Gefahren----------------------------------------------------------------------------------- 2 2. Bestimmungsgemäße Verwendung------------------------------------------------------------ 2 3. Hinweise zum Umweltschutz---------------------------------------------------------------------- 2 4. Hinweise und allgemeine Ratschläge---------------------------------------------------------- 3 5. Vor Benutzung der Dunstabzugshaube------------------------------------------------------- 3 6. Benutzung der Dunstabzugshaube / Sicherheitshinweise------------------------------ 3 7. -
Seite 4: Vorsicht, Gefahren
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Schräghauben Vorsicht, Gefahren fi200910... - Seite 5 Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Schräghauben fi200910...
-
Seite 6: Installation
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Schräghauben fi200910... - Seite 7 Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Schräghauben fi200910...
- Seite 8 Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Schräghauben fi200910...
-
Seite 9: Garantie
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Schräghauben über einen Luftschacht ins Freie Auf Beleuchtungskörper wird keine Garantie gewährt. fi200910... - Seite 10 Bedienungs- & Installationsanleitung Dunstabzugshauben Deutsch 14. Gerätebedienung Tasten-/Schalterfunktionen Modelle: CH 22010 SB CH 22010 WB CH 22010-90 SB CH 22010-90 WB A Motor EIN/AUS B Leistungsstufe 1 C Leistungsstufe 2 D Leistungsstufe 3 E Beleuchtung EIN / AUS fi200910 Technische Änderungen vorbehalten...
-
Seite 11: Einsatz Des Kohlefilters
Bedienungs- & Installationsanleitung Kamin Dunstabzugshauben Deutsch 15. Einsatz der Kohlefilter Kohlefilter sind m Lieferumfang nicht enthalten Die Kohlefilter für den Umluft Betrieb werden seitlich am Motor fixiert. Um an den Motor zu kommen, muss die Frontplatte geöffnet bzw. angehoben werden. Heben Sie die Frontplatte (A) nach oben an. -
Seite 12: Beleuchtung Funktioniert Nicht, Motor Läuft Nicht
Deutsch Bedienungs-/Gebrauchsanleitung Dunstabzugshauben 16. Problembehandlung mögliche Ursache Fehler Lösung Eine Lüftungsklappe des Blockierung beheben oder Einwegventils ist blockiert, klemmt Einwegventil ersetzen Kondensator defekt Kondensator ersetzen Beleuchtung ist an, aber Motor läuft nicht Motorlager defekt, klemmt Motor ersetzen Geruchsentwicklung im Motor Motor ersetzen Nebst obigen Ursachen sind folgende möglich: Lampen defekt... -
Seite 13: Garantiebedingungen
GARANTIEBEDINGUNGEN Der Hersteller übernimmt keine Verantwortung für vom Käufer verursachte Transportschäden. Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der Gesetzlichen Gewährleistungspflicht des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung 6 Monate Garantie für einwandfreies Material und Fehlerfreie Fertigung. -
Seite 38: Kopffreie Dunstabzugshauben
Mod. No.: Montageanleitung Kopffreie Dunstabzugshauben Installation Instructions Inclined Cooker hoods Manuale d' installazione Cappe inclinate CH 22010 SB CH 22010 WB CH 22010-90 SB CH 22010-90 WB SY-103E19U1-P1-C13-L122-600 SY-103E19U1-P1-C13-L122-900 www.purehomeideas.com... -
Seite 39: Zubehörliste
Deutsch Montageanleitung Dunstabzugshaube Zubehör Liste Bezeichnung Abbildung Anzahl Äusserer Kaminschacht a) und innerer Kaminschacht b) Oberer Kamin Montagebügel Stabilisierungs- und Montageplatte für den unteren Kaminschacht Wanddübel φ8 ST4×40mm Schrauben (2 für oberen Kamin Montagebügel, 2 für untere Kamin Montageplatte) ST4×30mm Schrauben (2 für Hauben Aufhängung, 2 für Hauben Sicherung) -
Seite 40: Montage Der Ventilklappen: (V-Klappe)
Inhaltsverzeichnis: Seite Montage der Ventilklappen Montage der Haube für 2 - 3 Umluftbetrieb Montage der Haube für Abluftbetrieb Stellen Sie vorerst die Stromzufuhr sicher. Diese muss von einer Fachperson eingerichtet werden. Achtung! Vor der Montage der Haube die Ventilklappen wie nachstehend beschrieben einsetzen: Montage der Ventilklappen: (V-Klappe) Falls die Ventilklappen nicht werkseitig montiert sind: •... - Seite 41 13. Setzen Sie die ineinandergeschobenen Kaminschächte auf die Haube. Abb. e) 14. Ziehen Sie den inneren Kaminschacht im geradem Winkel bis oben an die Decke und setzen Sie je einen Markierungsstrich seitlich am Schacht (Abb. e) 15. Entfernen Sie die Kaminschächte von der Haube. 16.
- Seite 42 Montage der Haube für Abluftbetrieb: Achtung! Unbedingt das Kapitel 11. "Installation" der Bedienungsanleitung Abb. k) Die Mauerdurchführung muss für einen 150mm Abluftschlau bemessen sein. Für die Montage der Haube im Abluftbetrieb montieren Sie die diese wie unter obigem Kapitel: "Montage der Haube für Umluftbetrieb:" beschrieben , jedoch ohne Montage der Kohlefilter.
