Saug- / Druckventil der 1. Stufe wechseln - Fortsetzung
Vorsicht
!
Das genaue Ausrichten der oberen Ventildichtung ist sehr wichtig. Die Ein- und Auslass-
kanäle müssen genau zentriert sein.
Saug- / Druckventil einbauen
• Untere Ventildichtung einsetzen (Abb. 1).
• Obere Ventildichtung einsetzen (Abb. 2).
• Saug-& Druckventil einsetzen. VORSICHT: Es ist darauf zu achten,
dass die Position der Zentrierbohrung des Ventils mit Zentrierstift
des Ventilkopfs übereinstimmt (Abb. 2+3).
• Ventilkopf mit Saug-&Druckventil vorsichtig aufsetzen (Ventil ge-
gen herausfallen sichern (Abb.4))
• Ventilkopfschrauben über Kreuz anziehen.
• Rohrleitungsverschraubung festziehen und Entlüftungs-schlauch
am Ansaugfiltergehäuse befestigen.
Der Wechsel des Ein– und Auslassventils ist nun abgeschlos-
sen.

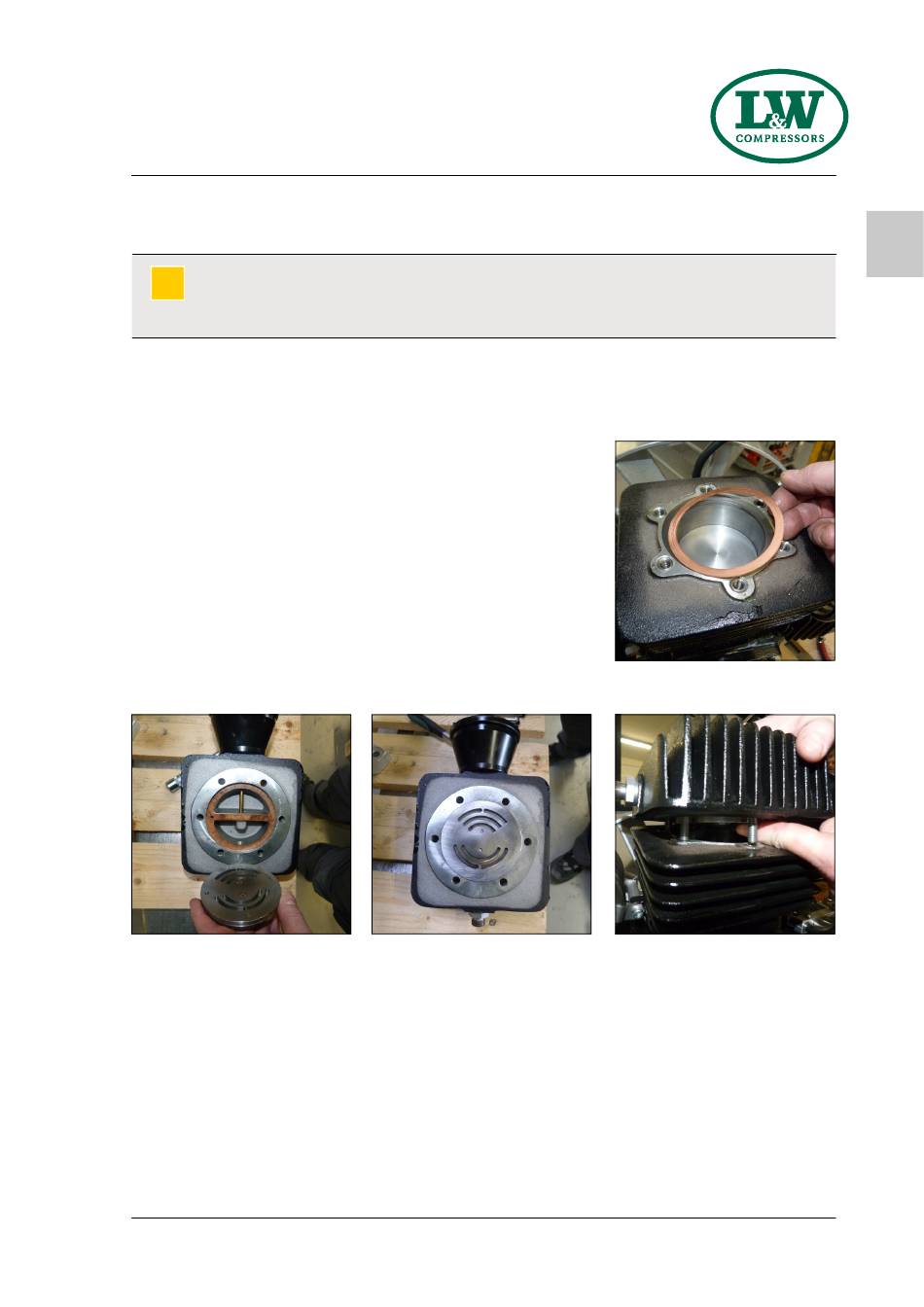

Abb. 2 - Auf korrekte Platzierung der
oberen Dichtung achten!
LW 150 E MC / 200 E MC / 250 E MC
Version: 19.03.2020
Abb. 3 - Auf korrekte Platzierung der
Saug– und Druckventils achten!
Abb. 1 - Untere Ventildichtung
Abb. 4 - Saug-& Druckventil sichern
