W A R T U N G U N D I N S T A N D H A L T U N G
Ventilköpfe und Ventile
Saug- und Druckventile der einzelnen Verdichterstufen befin-
den sich zwischen Ventilkopf und Zylinder. Die Saugventile
öffnen sich beim Abwärtshub der Kolben, die Druckventile
beim Aufwärts- bzw. Verdichtungshub.
Ventile unterliegen einem natürlichen Verschleiß und müssen
- abhängig von den jeweiligen Betriebsbedingungen - in be-
stimmten Zeitabständen durch neue ersetzt werden. Die drei
Ventile sind kombinierte Einlass- und Auslassventile.Die erste
Stufe ist ein Plattenventil. Die Stufen zwei und drei bestehen
aus einem federbetätigten Kolben, der in einem Bronzezylin-
der wirkt.
Wartungsintervall
Alle Ventile sollten bei normalem Verschleiß nach 2000 Betriebsstunden ersetzt werden. Um die
Ventile zu ersetzen müssen die Zylinderköpfe entfernt werden. Es sind keine speziellen Werkzeuge
erforderlich, um die Ventile zu ersetzen.
Sonderwerkzeug verfügbar
Das Sonderwerkzeug ist für den Ausbau der Saug- / Druckven-
tile nicht erforderlich, erleichtert aber den Ausbau.
Bestellnummer: 006847
LW 150 E MC / 200 E MC / 250 E MC
Version: 19.03.2020

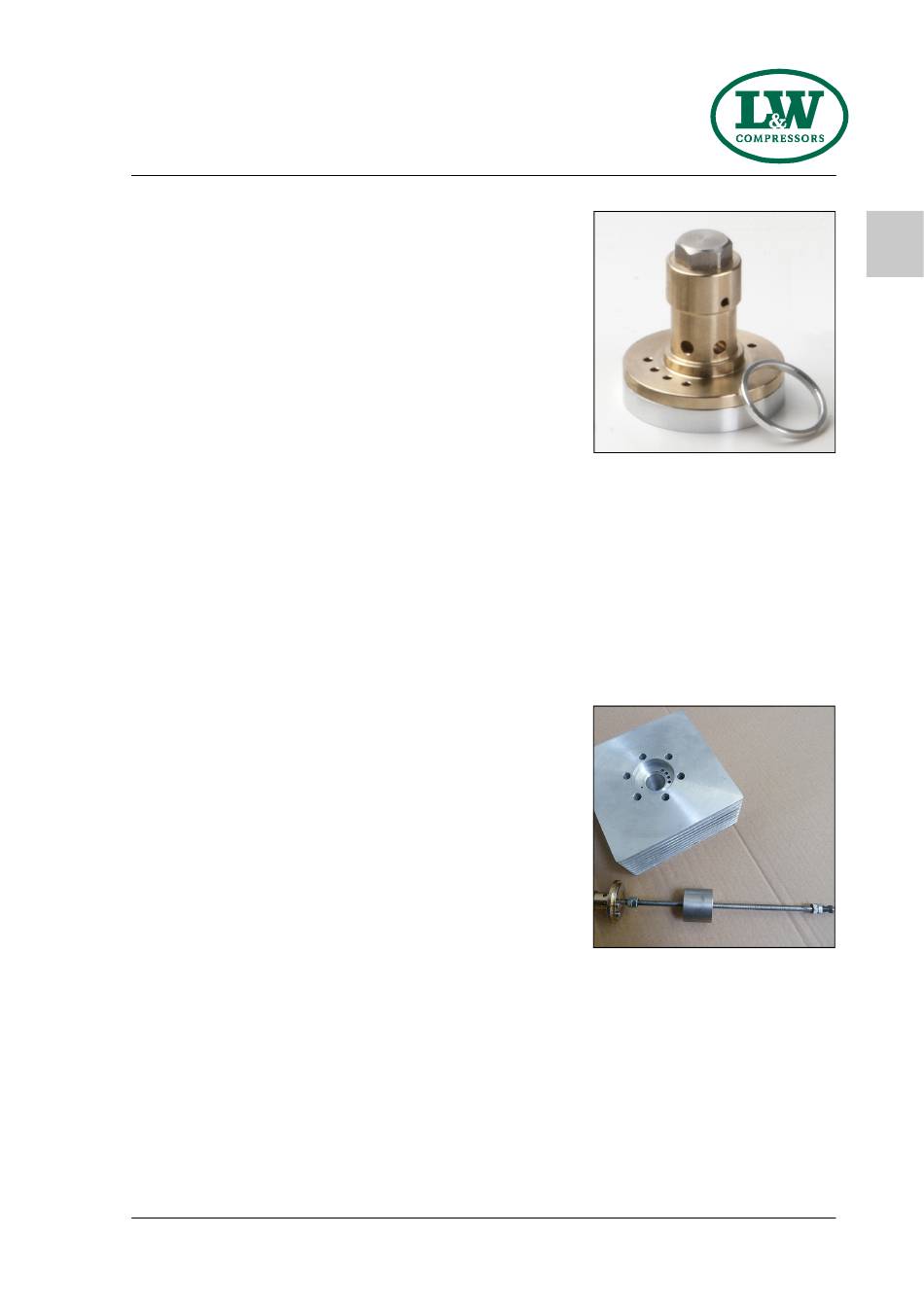

Abb. 1: Ein– und Auslass ventil inklusive
Dichtungen der 3. Stufe
Abb. 2 - Sonderwerkzeug
