Demontage

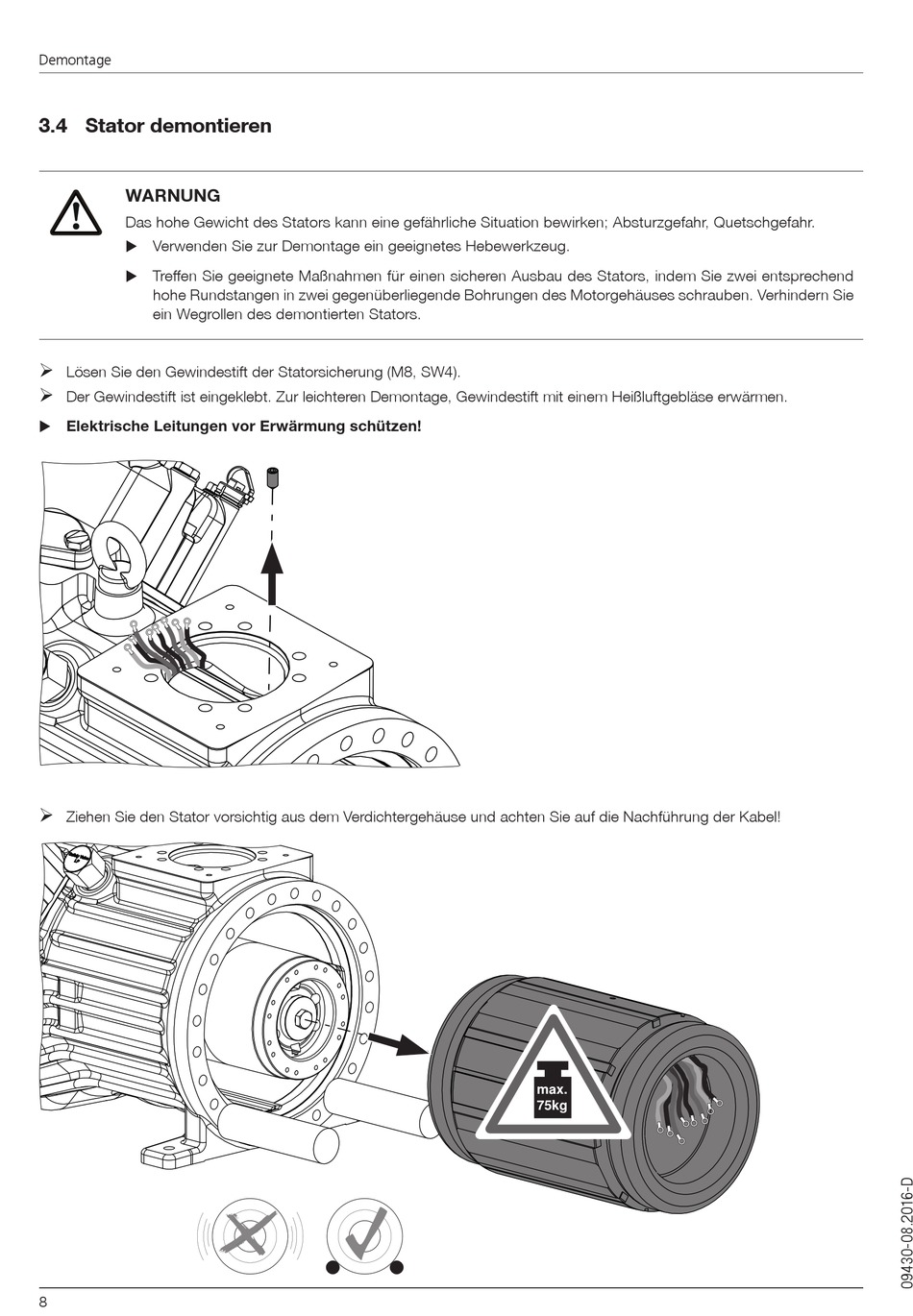

3.4 Stator demontieren
WARNUNG
Das hohe Gewicht des Stators kann eine gefährliche Situation bewirken; Absturzgefahr, Quetschgefahr.
Verwenden Sie zur Demontage ein geeignetes Hebewerkzeug.
X
Treffen Sie geeignete Maßnahmen für einen sicheren Ausbau des Stators, indem Sie zwei entsprechend
X
hohe Rundstangen in zwei gegenüberliegende Bohrungen des Motorgehäuses schrauben. Verhindern Sie
ein Wegrollen des demontierten Stators.
¾
Lösen Sie den Gewindestift der Statorsicherung (M8, SW4).
¾
Der Gewindestift ist eingeklebt. Zur leichteren Demontage, Gewindestift mit einem Heißluftgebläse erwärmen.
Elektrische Leitungen vor Erwärmung schützen!
X
¾
Ziehen Sie den Stator vorsichtig aus dem Verdichtergehäuse und achten Sie auf die Nachführung der Kabel!
8
max.
75kg
