4.3 Elektroanschlüsse am Klemmbrett verbinden
WARNUNG
Achten Sie unbedingt auf den richtigen Anschluss der Kabelbäume und Teilwicklungen!
X
HINWEIS
Die Zeichnungen zeigen jeweils die Klemmbrett-Unterseite.

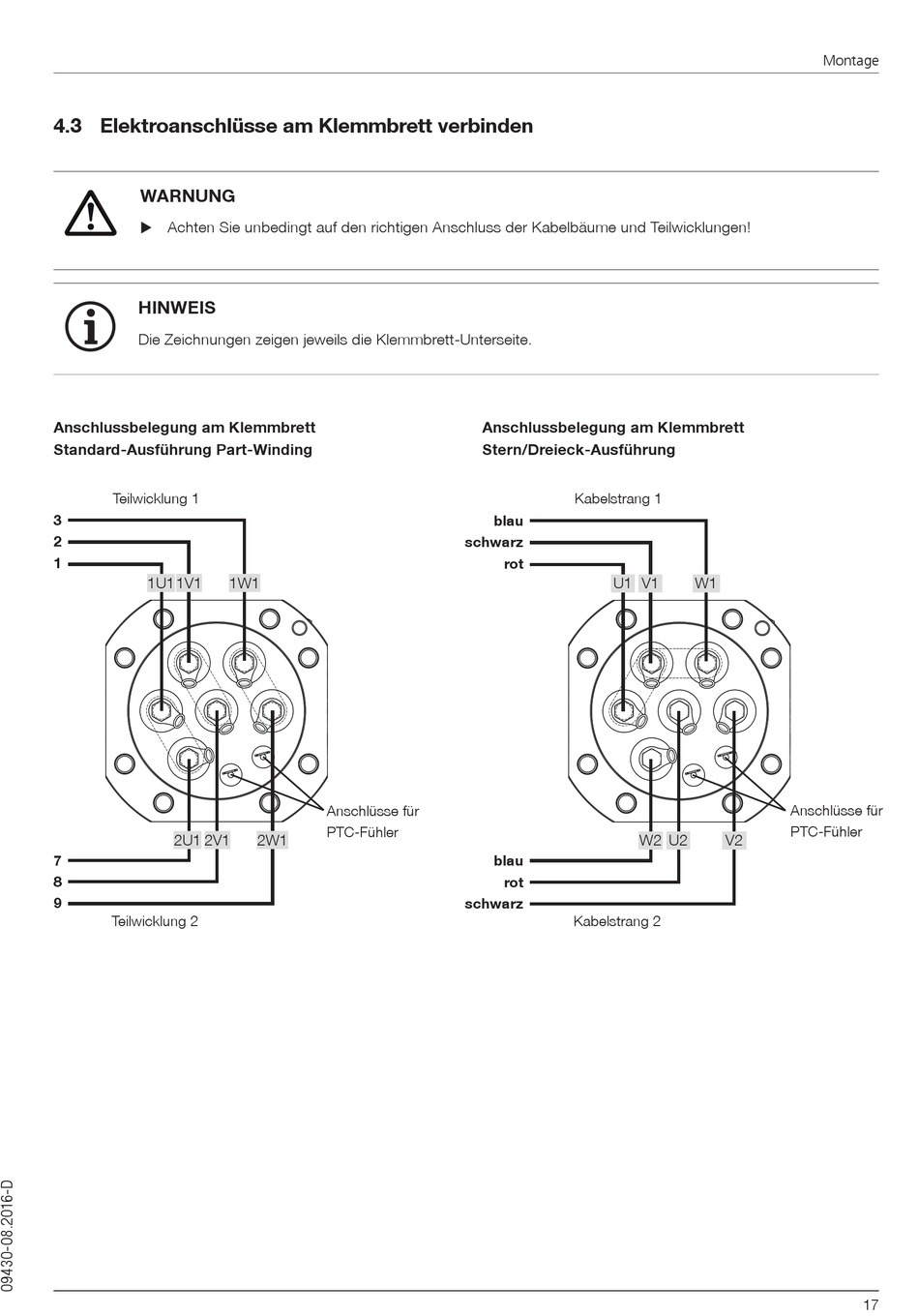

Anschlussbelegung am Klemmbrett
Standard-Ausführung Part-Winding
Teilwicklung 1
3
2
1
1U11V1
2U1 2V1
7
8
9
Teilwicklung 2
1W1
Anschlüsse für
PTC-Fühler
2W1
Anschlussbelegung am Klemmbrett
Stern/Dreieck-Ausführung
Kabelstrang 1
blau
schwarz
rot
U1 V1
blau
rot
schwarz
Kabelstrang 2
W1
Anschlüsse für
PTC-Fühler
W2 U2
V2
Montage
