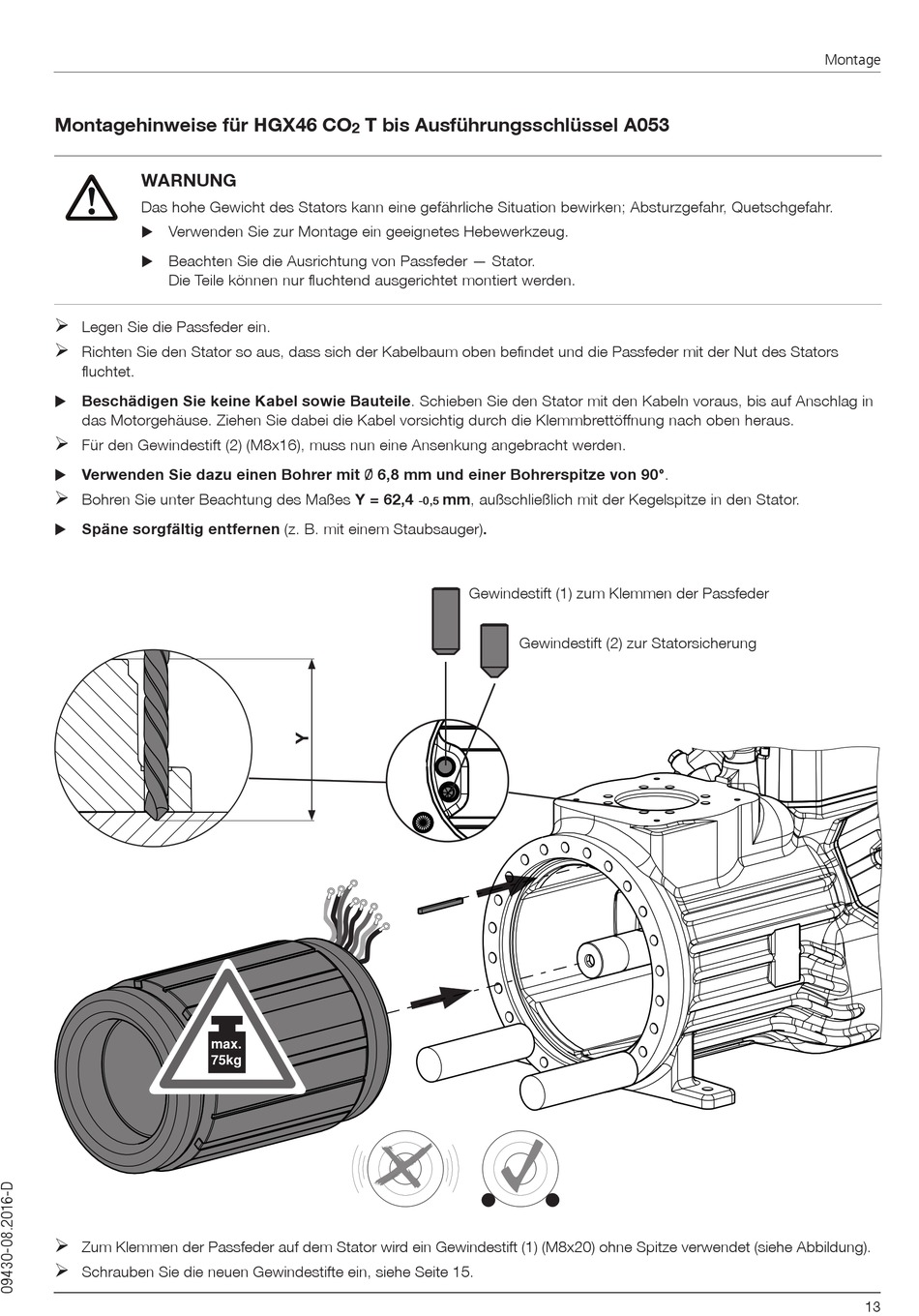

Montagehinweise für HGX46 CO
WARNUNG
Das hohe Gewicht des Stators kann eine gefährliche Situation bewirken; Absturzgefahr, Quetschgefahr.
Verwenden Sie zur Montage ein geeignetes Hebewerkzeug.
X
Beachten Sie die Ausrichtung von Passfeder — Stator.
X
Die Teile können nur fluchtend ausgerichtet montiert werden.
¾
Legen Sie die Passfeder ein.
¾
Richten Sie den Stator so aus, dass sich der Kabelbaum oben befindet und die Passfeder mit der Nut des Stators
fluchtet.
Beschädigen Sie keine Kabel sowie Bauteile. Schieben Sie den Stator mit den Kabeln voraus, bis auf Anschlag in
X
das Motorgehäuse. Ziehen Sie dabei die Kabel vorsichtig durch die Klemmbrettöffnung nach oben heraus.
¾
Für den Gewindestift (2) (M8x16), muss nun eine Ansenkung angebracht werden.
Verwenden Sie dazu einen Bohrer mit Ø 6,8 mm und einer Bohrerspitze von 90°.
X
¾
Bohren Sie unter Beachtung des Maßes Y = 62,4
Späne sorgfältig entfernen (z. B. mit einem Staubsauger).
X
max.
75kg
¾
Zum Klemmen der Passfeder auf dem Stator wird ein Gewindestift (1) (M8x20) ohne Spitze verwendet (siehe Abbildung).
¾
Schrauben Sie die neuen Gewindestifte ein, siehe Seite 15.
T bis Ausführungsschlüssel A053
2
mm, außschließlich mit der Kegelspitze in den Stator.
-0,5
Gewindestift (1) zum Klemmen der Passfeder
Gewindestift (2) zur Statorsicherung
Montage
13
