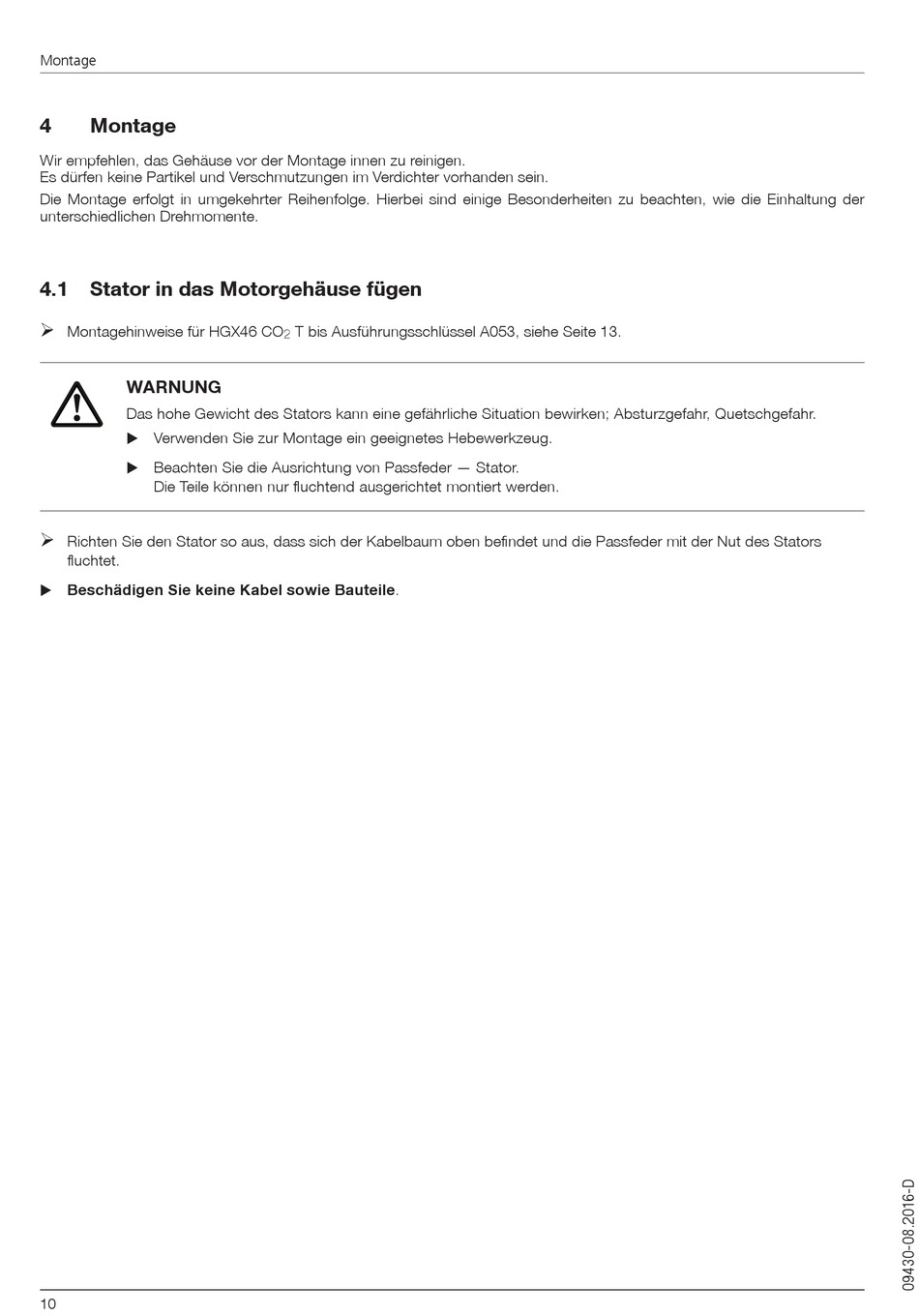

Montage
4
Montage
Wir empfehlen, das Gehäuse vor der Montage innen zu reinigen.
Es dürfen keine Partikel und Verschmutzungen im Verdichter vorhanden sein.
Die Montage erfolgt in umgekehrter Reihenfolge. Hierbei sind einige Besonderheiten zu beachten, wie die Einhaltung der
unterschiedlichen Drehmomente.
4.1
Stator in das Motorgehäuse fügen
¾
Montagehinweise für HGX46 CO
WARNUNG
Das hohe Gewicht des Stators kann eine gefährliche Situation bewirken; Absturzgefahr, Quetschgefahr.
Verwenden Sie zur Montage ein geeignetes Hebewerkzeug.
X
Beachten Sie die Ausrichtung von Passfeder — Stator.
X
Die Teile können nur fluchtend ausgerichtet montiert werden.
¾
Richten Sie den Stator so aus, dass sich der Kabelbaum oben befindet und die Passfeder mit der Nut des Stators
fluchtet.
Beschädigen Sie keine Kabel sowie Bauteile.
X
10
T bis Ausführungsschlüssel A053, siehe Seite 13.
