Montage

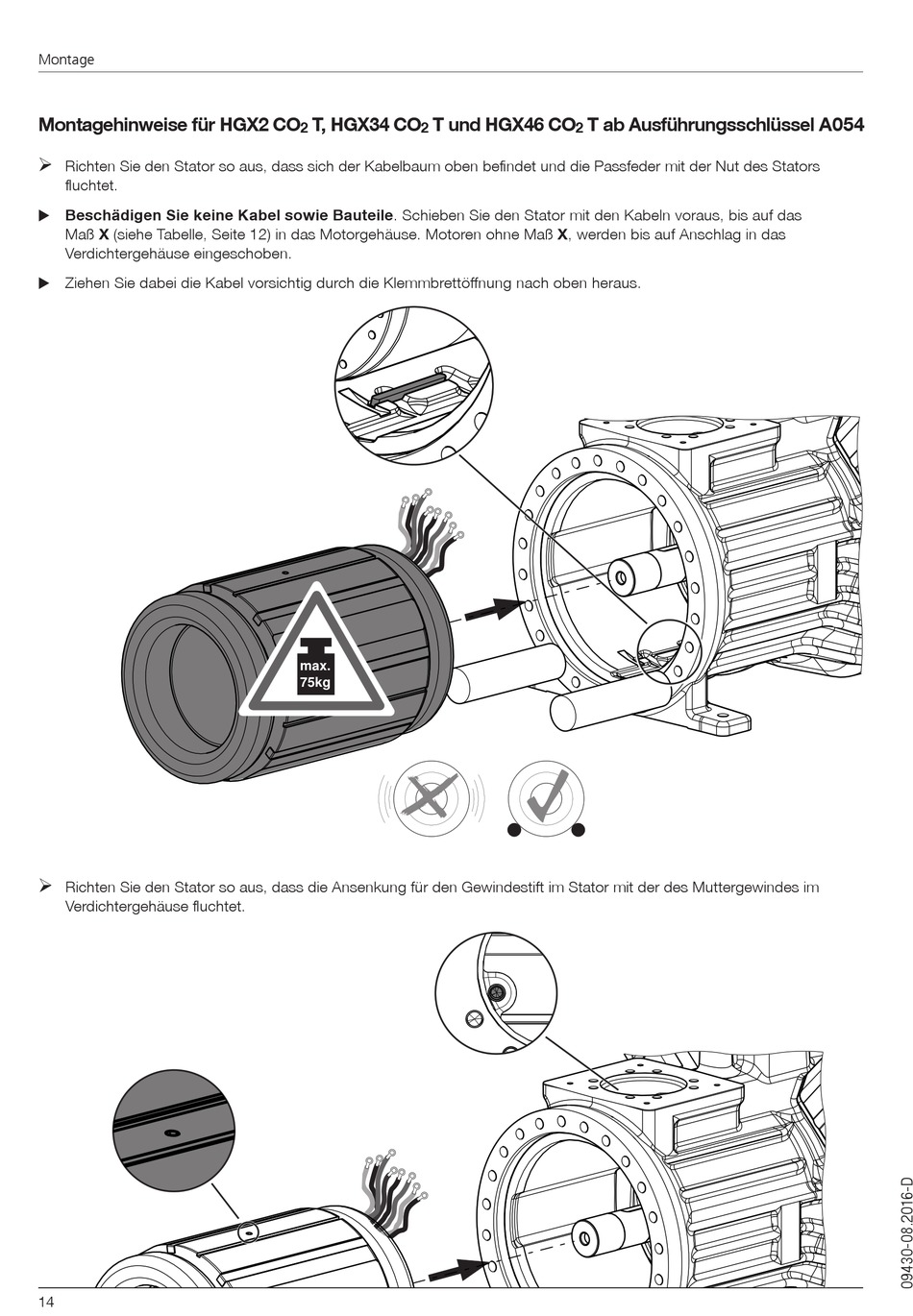

Montagehinweise für HGX2 CO
¾
Richten Sie den Stator so aus, dass sich der Kabelbaum oben befindet und die Passfeder mit der Nut des Stators
fluchtet.
Beschädigen Sie keine Kabel sowie Bauteile. Schieben Sie den Stator mit den Kabeln voraus, bis auf das
X
Maß X (siehe Tabelle, Seite 12) in das Motorgehäuse. Motoren ohne Maß X, werden bis auf Anschlag in das
Verdichtergehäuse eingeschoben.
Ziehen Sie dabei die Kabel vorsichtig durch die Klemmbrettöffnung nach oben heraus.
X
¾
Richten Sie den Stator so aus, dass die Ansenkung für den Gewindestift im Stator mit der des Muttergewindes im
Verdichtergehäuse fluchtet.
14
T, HGX34 CO
T und HGX46 CO
2
2
max.
75kg
T ab Ausführungsschlüssel A054
2
