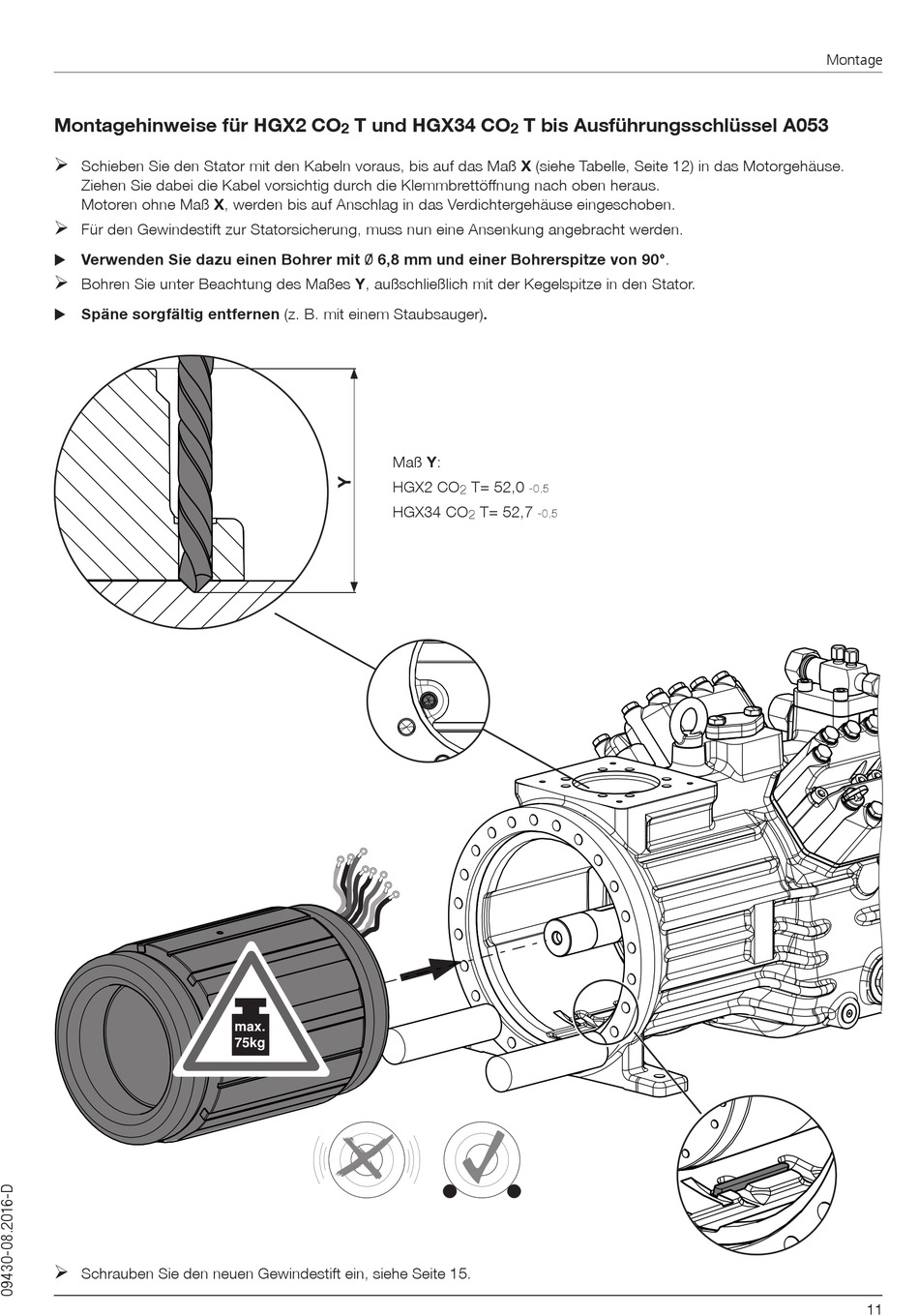

Montagehinweise für HGX2 CO
¾
Schieben Sie den Stator mit den Kabeln voraus, bis auf das Maß X (siehe Tabelle, Seite 12) in das Motorgehäuse.
Ziehen Sie dabei die Kabel vorsichtig durch die Klemmbrettöffnung nach oben heraus.
Motoren ohne Maß X, werden bis auf Anschlag in das Verdichtergehäuse eingeschoben.
¾
Für den Gewindestift zur Statorsicherung, muss nun eine Ansenkung angebracht werden.
Verwenden Sie dazu einen Bohrer mit Ø 6,8 mm und einer Bohrerspitze von 90°.
X
¾
Bohren Sie unter Beachtung des Maßes Y, außschließlich mit der Kegelspitze in den Stator.
Späne sorgfältig entfernen (z. B. mit einem Staubsauger).
X
¾
Schrauben Sie den neuen Gewindestift ein, siehe Seite 15.
T und HGX34 CO
2
Maß Y:
HGX2 CO
HGX34 CO
max.
75kg
T bis Ausführungsschlüssel A053
2
T= 52,0
2
-0,5
T= 52,7
2
-0,5
Montage
