Demontage
3 Demontage
WARNUNG
Vergewissern Sie sich vor Beginn der Arbeiten, dass der Verdichter druckfrei ist.

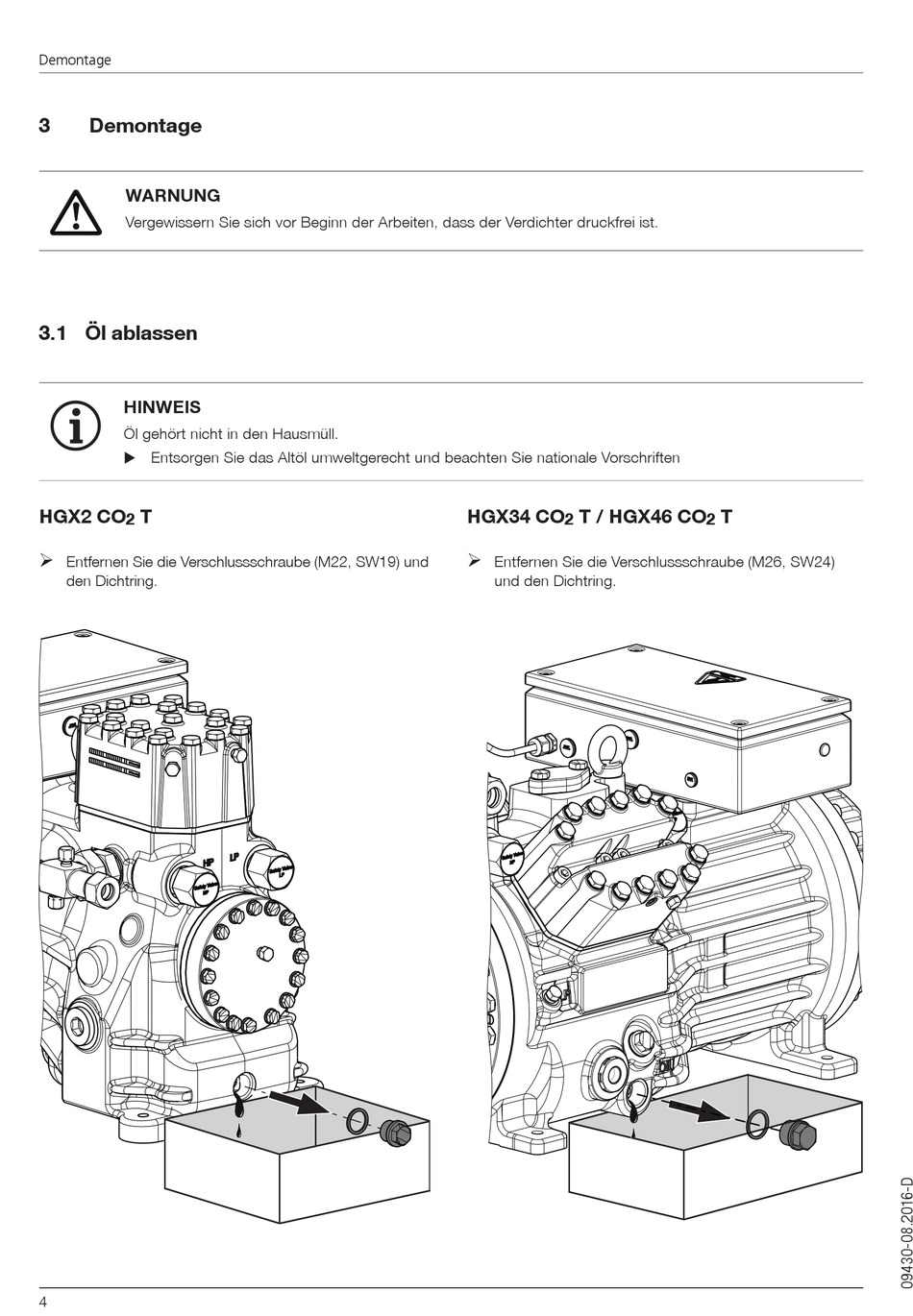

3.1 Öl ablassen
HINWEIS
Öl gehört nicht in den Hausmüll.
Entsorgen Sie das Altöl umweltgerecht und beachten Sie nationale Vorschriften
X
HGX2 CO T
2
¾
Entfernen Sie die Verschlussschraube (M22, SW19) und
den Dichtring.
4
HGX34 CO T / HGX46 CO
2
¾
Entfernen Sie die Verschlussschraube (M26, SW24)
und den Dichtring.
