Maße Und Ansicht Maß - GEA HGX2 CO2 T Reparaturanleitung

Montage

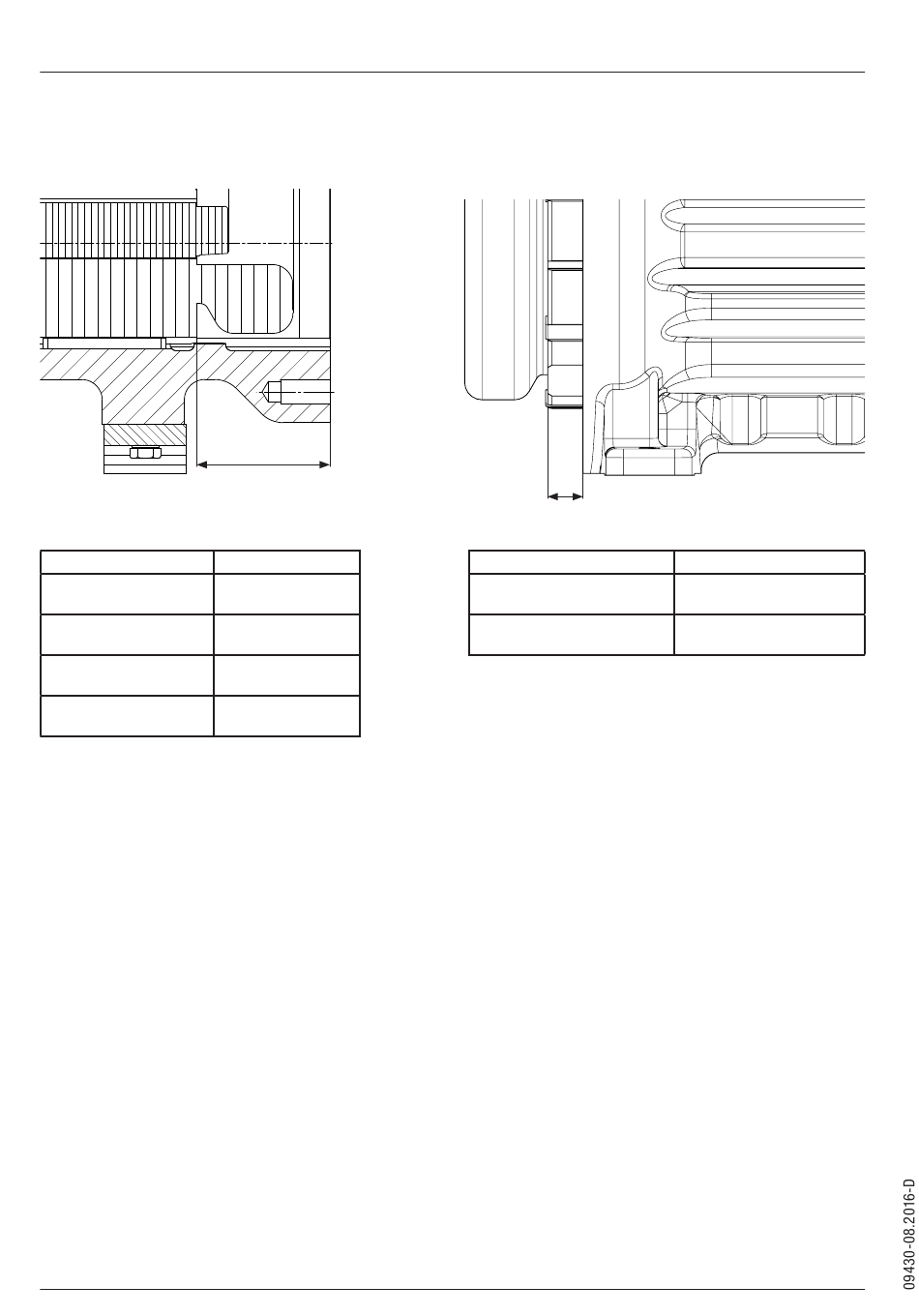

Maße und Ansicht Maß X
HGX2 CO T
2
Bezeichnung
Abstand VGH-Stator
beim Motor 9 kW
Abstand VGH-Stator
beim Motor 11 kW
Abstand VGH-Stator
beim Motor 15 kW
Abstand VGH-Stator
beim Motor 18,5 kW
VGH = Verdichtergehäuse
12
X
X in mm
60 (±1,5)
45 (±1,5)
65 (±1,5)
49 (±1,5)
HGX34 CO T
2
X
Bezeichnung
Abstand VGH-Stator
beim Motor 11 kW
Abstand VGH-Stator
beim Motor 15 kW
VGH = Verdichtergehäuse
X in mm
32,8 (±1,5)
30,8 (±1,5)
