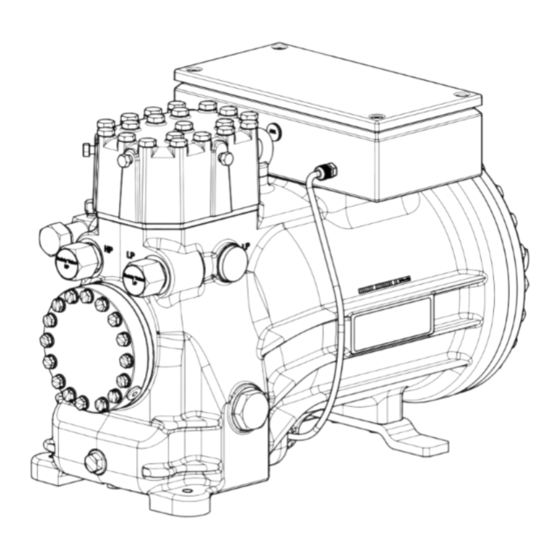

GEA HGX2 CO2 T Reparaturanleitung
Vorschau ausblenden Andere Handbücher für HGX2 CO2 T:

Werbung

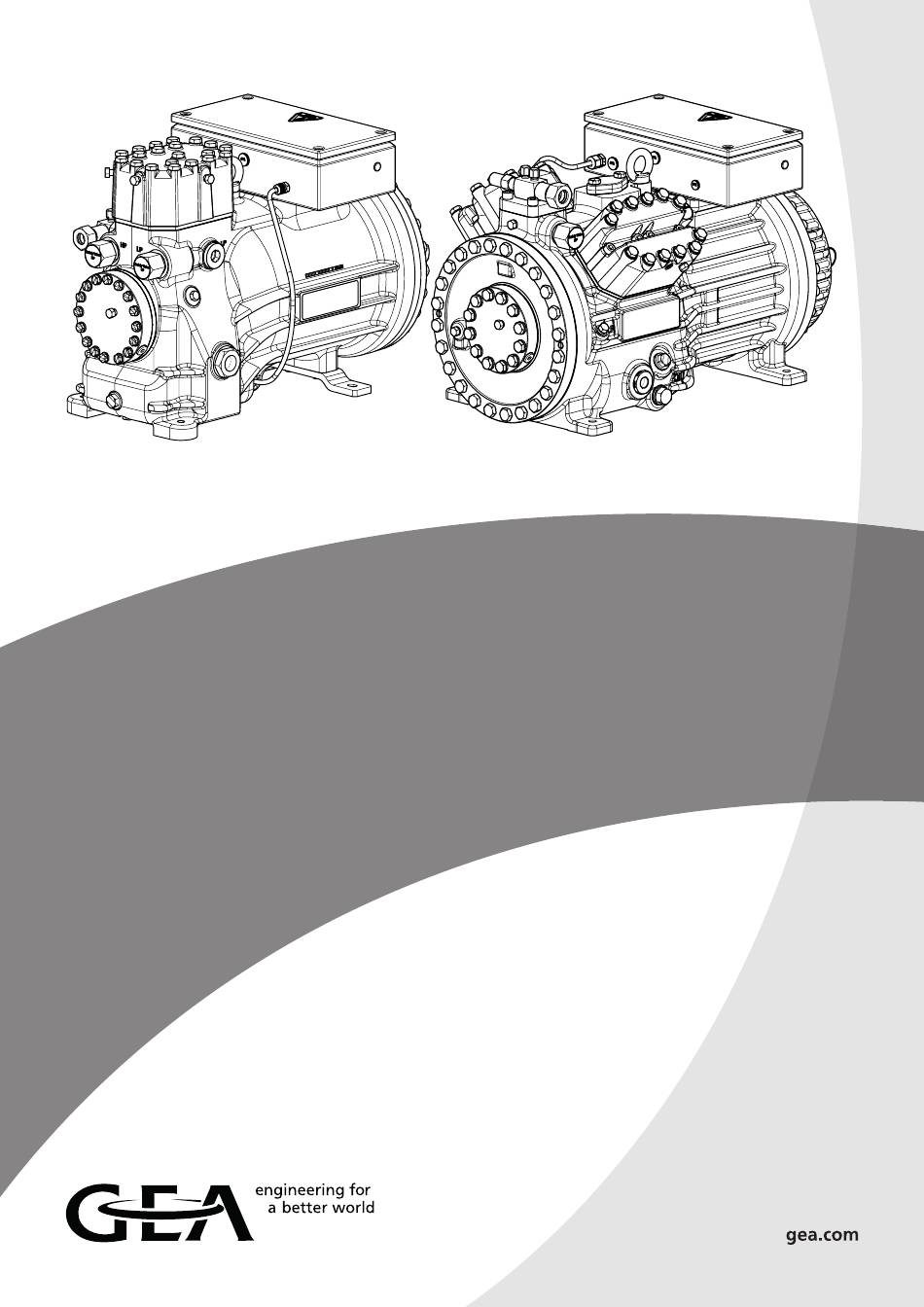

HGX2 CO
T
2
Reparaturanleitung E-Motor
Baureihen: HGX2 CO
09430-08.2016-D
Originalanleitung
HGX34 CO
T, HGX34 CO
T, HGX46 CO
2
2
T
2
T
2

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GEA HGX2 CO2 T

  • Seite 1 HGX2 CO HGX34 CO Reparaturanleitung E-Motor Baureihen: HGX2 CO T, HGX34 CO T, HGX46 CO 09430-08.2016-D Originalanleitung...
  • Seite 2: Haftung Und Gewährleistung

    Inhaltsverzeichnis Haftung und Gewährleistung ......................2 Ergänzende Sicherheitshinweise .....................2 Demontage ............................4 Montage ............................10 Haftung und Gewährleistung Eine Haftung und Gewährleistung des Herstellers ist ausgeschlossen, wenn • Umbauten und Funktionsänderungen durchgeführt werden, • keine Original-Ersatzteile verwendet werden. Sicherheitshinweise Zielgruppe dieser Reparaturhilfe ¾ Arbeiten am Verdichter dürfen nur von Personen vorgenommen werden, die aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie der einschlägigen Bedingungen die auszuführenden Arbeiten beurteilen und mögliche Gefahren erkennen können.
  • Seite 3: Wichtige Voraussetzungen

    Sicherheitshinweise Wichtige Voraussetzungen GEFAHR Stromschlaggefahr. Trennen Sie vor Reparaturarbeiten den Verdichter vom Elektronetz. Stellen Sie den Hauptschalter auf „O“ (OFF). Sichern Sie den Hauptschalter gegen Wiedereinschalten. WARNUNG Das hohe Gewicht des Verdichters kann eine gefährliche Situation bewirken. Verwenden Sie alle Dichtungen, die im Bausatz enthalten sind.
  • Seite 4 Demontage Demontage WARNUNG Vergewissern Sie sich vor Beginn der Arbeiten, dass der Verdichter druckfrei ist. 3.1 Öl ablassen HINWEIS Öl gehört nicht in den Hausmüll. Entsorgen Sie das Altöl umweltgerecht und beachten Sie nationale Vorschriften HGX2 CO HGX34 CO T / HGX46 CO ¾...
  • Seite 5: Elektrische Anschlüsse Und Bauteile Lösen

    Demontage Elektrische Anschlüsse und Bauteile lösen Beschädigen Sie keine Kabel sowie Bauteile. Beschädigte Teile sind sofort zu reparieren oder zu erneuern. ¾ Entfernen Sie den Anschluss der Ölsumpfheizung am Klemmkasten, die Ölsumpfheizung kann im Verdichtergehäuse verbleiben ¾ Entfernen Sie den Klemmkastendeckel (4 Senkschrauben, falls vorhanden). ¾...
  • Seite 6: Motordeckel Demontieren

    Demontage 3.3 Motordeckel demontieren WARNUNG Das hohe Gewicht des Verdichters sowie der Teile können eine gefährliche Situation bewirken; Absturzgefahr, Quetschgefahr. ACHTUNG! Die restliche Ölmenge fließt beim Entfernen des Motordeckels heraus. Unterlegen Sie den Bereich mit saugfähigem Material und entsorgen Sie dieses umweltgerecht. HGX2 CO ¾...
  • Seite 7 Demontage HGX34 CO T / HGX46 CO ¾ Lösen Sie die Zylinderschrauben (M12, SW10). ¾ Entfernen Sie die beiden Gewindestifte (M10). ¾ Der Motordeckel muss vom Verdichtergehäuse abgedrückt werden. Drehen Sie dazu zwei geeignete Schrauben (M10) in die beiden gegenüberliegenden Gewinde gleichmäßig ein, um den Motordeckel abzudrücken.
  • Seite 8: Stator Demontieren

    Demontage 3.4 Stator demontieren WARNUNG Das hohe Gewicht des Stators kann eine gefährliche Situation bewirken; Absturzgefahr, Quetschgefahr. Verwenden Sie zur Demontage ein geeignetes Hebewerkzeug. Treffen Sie geeignete Maßnahmen für einen sicheren Ausbau des Stators, indem Sie zwei entsprechend hohe Rundstangen in zwei gegenüberliegende Bohrungen des Motorgehäuses schrauben. Verhindern Sie ein Wegrollen des demontierten Stators.
  • Seite 9: Rotor Demontieren

    Demontage 3.5 Rotor demontieren ¾ Lösen Sie die Rotorschraube (M12, SW19). ¾ Ziehen Sie den Rotor von der Kurbelwelle ab. Bei Schwergängigkeit, Abziehvorrichtung benutzen.
  • Seite 10: Montage

    Montage Montage Wir empfehlen, das Gehäuse vor der Montage innen zu reinigen. Es dürfen keine Partikel und Verschmutzungen im Verdichter vorhanden sein. Die Montage erfolgt in umgekehrter Reihenfolge. Hierbei sind einige Besonderheiten zu beachten, wie die Einhaltung der unterschiedlichen Drehmomente. Stator in das Motorgehäuse fügen ¾...
  • Seite 11: Montagehinweise Für Hgx2 Co

    Montage Montagehinweise für HGX2 CO T und HGX34 CO T bis Ausführungsschlüssel A053 ¾ Schieben Sie den Stator mit den Kabeln voraus, bis auf das Maß X (siehe Tabelle, Seite 12) in das Motorgehäuse. Ziehen Sie dabei die Kabel vorsichtig durch die Klemmbrettöffnung nach oben heraus. Motoren ohne Maß...
  • Seite 12: Maße Und Ansicht Maß

    Montage Maße und Ansicht Maß X HGX2 CO HGX34 CO Bezeichnung X in mm Bezeichnung X in mm Abstand VGH-Stator Abstand VGH-Stator 60 (±1,5) 32,8 (±1,5) beim Motor 9 kW beim Motor 11 kW Abstand VGH-Stator Abstand VGH-Stator 45 (±1,5) 30,8 (±1,5) beim Motor 11 kW beim Motor 15 kW...
  • Seite 13: Montagehinweise Für Hgx46 Co 2 T Bis Ausführungsschlüssel A053

    Montage Montagehinweise für HGX46 CO T bis Ausführungsschlüssel A053 WARNUNG Das hohe Gewicht des Stators kann eine gefährliche Situation bewirken; Absturzgefahr, Quetschgefahr. Verwenden Sie zur Montage ein geeignetes Hebewerkzeug. Beachten Sie die Ausrichtung von Passfeder — Stator. Die Teile können nur fluchtend ausgerichtet montiert werden. ¾...
  • Seite 14 Montage Montagehinweise für HGX2 CO T, HGX34 CO T und HGX46 CO T ab Ausführungsschlüssel A054 ¾ Richten Sie den Stator so aus, dass sich der Kabelbaum oben befindet und die Passfeder mit der Nut des Stators fluchtet. Beschädigen Sie keine Kabel sowie Bauteile. Schieben Sie den Stator mit den Kabeln voraus, bis auf das Maß...
  • Seite 15 Montage ¾ Entfetten Sie die Gewindebohrung für den Gewindestift (z. B. mit Bremsenreiniger Spray). Schrauben Sie den neuen Gewindestift ein. INFO Die Aushärtezeit der Gewindebeschichtung beträgt 6 Stunden. Der Gewindestift ist beschichtet und darf nur einmal verwendet werden. Schraubenanzugsdrehmoment einhalten! 10+1 Nm ¾...
  • Seite 16: Klemmbrett Montieren

    Montage Klemmbrett montieren ¾ Verbinden Sie die Elektroanschlüsse gemäß der Darstellung auf Seite 17. ¾ Montieren Sie das Klemmbrett und die Dichtung mit 8 Zylinderschrauben M10x30. INFO Schraubenanzugsdrehmoment einhalten! 60 Nm...
  • Seite 17: Elektroanschlüsse Am Klemmbrett Verbinden

    Montage 4.3 Elektroanschlüsse am Klemmbrett verbinden WARNUNG Achten Sie unbedingt auf den richtigen Anschluss der Kabelbäume und Teilwicklungen! HINWEIS Die Zeichnungen zeigen jeweils die Klemmbrett-Unterseite. Anschlussbelegung am Klemmbrett Anschlussbelegung am Klemmbrett Standard-Ausführung Part-Winding Stern/Dreieck-Ausführung Teilwicklung 1 Kabelstrang 1 blau schwarz 1U11V1 U1 V1 Anschlüsse für...
  • Seite 18: Rotor Montieren

    Montage 4.4 Rotor montieren ¾ Schieben Sie den Rotor auf die Kurbelwelle. Schrauben Sie die neue Schraube M12x70 mit der Scheibe ein. INFO Beachten Sie die Ausrichtung von Passfeder — Rotor. Die Teile können nur fluchtend ausgerichtet montiert werden. Die Schraube ist klebebeschichtet und darf nur einmal verwendet werden! Schraubenanzugsdrehmoment einhalten! 65 Nm...
  • Seite 19: Motordeckel Montieren

    Montage Motordeckel montieren INFO Schraubenanzugsdrehmoment einhalten! HGX2 CO Ölen Sie den neuen O-Ring leicht ein. ¾ Montieren Sie den Motordeckel und den O-Ring mit 24 Sechskantschrauben M12x45. 130 Nm HGX34 CO T / HGX46 CO Ölen Sie den neuen O-Ring leicht ein. ¾...
  • Seite 20: Klemmkasten Montieren

    Montage 4.6 Klemmkasten montieren ¾ Montieren Sie den Klemmkasten mit der Dichtung. ¾ Befestigen Sie die elektrischen Anschlüsse am Klemmbrett und am Motorschutzgerät. Montieren Sie den Klemmkastendeckel. Achten Sie darauf, dass die Dichtlippe keine Beschädigungen aufweist! ¾ Schließen Sie die Ölsumpfheizung am Klemmkasten an. INFO Alle Kabelverschraubungen am Klemmkasten sorgfältig montieren, damit die IP-Schutzart gewährleistet bleibt.
  • Seite 21: Fertig Montieren

    Montage 4.7 Fertig montieren ¾ Montieren Sie die Verschlussschraube und den Dichtring. Gefahr Führen Sie die weiteren Arbeitsschritte wie „Öl auffüllen“ etc. vorschriftsgemäß anhand der Montageanleitung Verdichter aus. Siehe Montageanleitung Verdichter, insbesondere Kapitel „Inbetriebnahme“. INFO Schraubenanzugsdrehmoment einhalten! 100 Nm...
  • Seite 22 Service Sehr geehrter Kunde, GEA Bock-Verdichter sind hochwertige, zuverlässige und servicefreundliche Qualitätsprodukte. Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Für Anregungen zur Weiterentwicklung unseres Verdichter-, Ausrüstungs- und Ersatzteilprogramms sind wir Ihnen jederzeit sehr dankbar.
  • Seite 24: Spitzenleistung Leidenschaft Integrität

    • • Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX Europe 600 Index gelistet.
