3.2

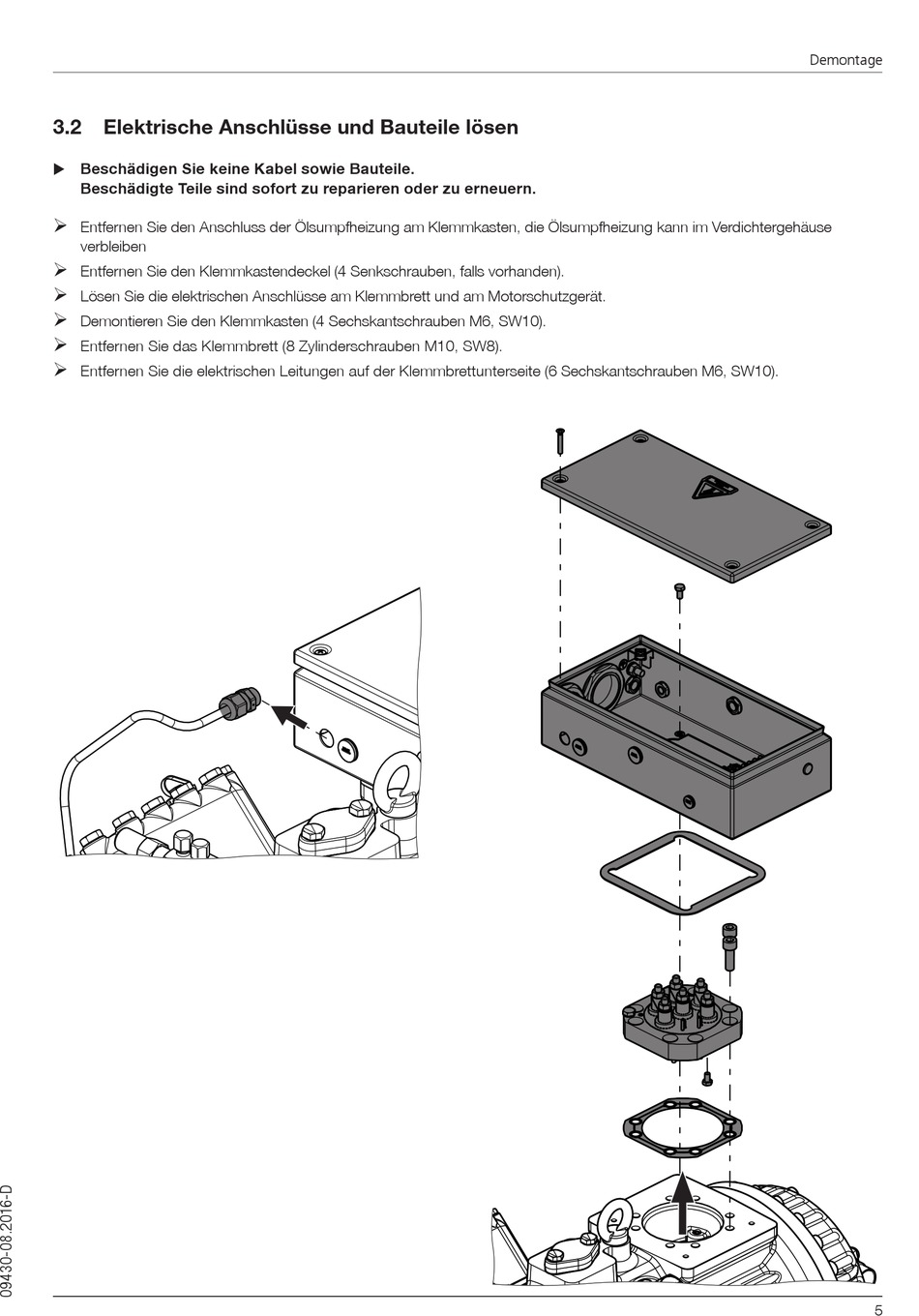

Elektrische Anschlüsse und Bauteile lösen
Beschädigen Sie keine Kabel sowie Bauteile.
X
Beschädigte Teile sind sofort zu reparieren oder zu erneuern.
¾
Entfernen Sie den Anschluss der Ölsumpfheizung am Klemmkasten, die Ölsumpfheizung kann im Verdichtergehäuse
verbleiben
¾
Entfernen Sie den Klemmkastendeckel (4 Senkschrauben, falls vorhanden).
¾
Lösen Sie die elektrischen Anschlüsse am Klemmbrett und am Motorschutzgerät.
¾
Demontieren Sie den Klemmkasten (4 Sechskantschrauben M6, SW10).
¾
Entfernen Sie das Klemmbrett (8 Zylinderschrauben M10, SW8).
¾
Entfernen Sie die elektrischen Leitungen auf der Klemmbrettunterseite (6 Sechskantschrauben M6, SW10).
Demontage
5
