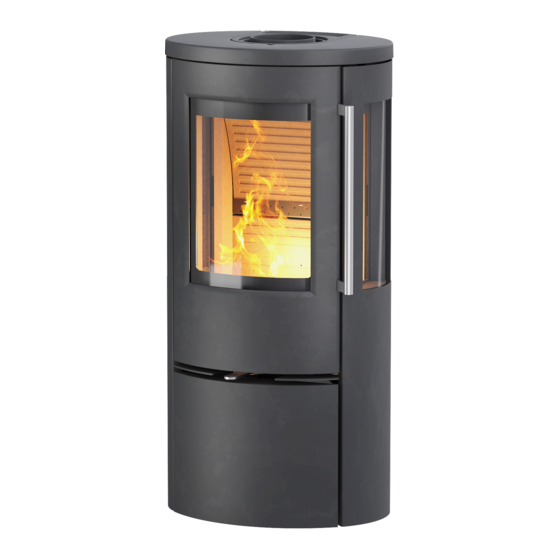

TermaTech TT23RG Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. TermaTech Anleitungen
  4. Kamine
  5. TT23RG
  6. Montage- und bedienungsanleitung

TermaTech TT23RG Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für TT23RG:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Quicklinks

DK - 2
DE - 10
TT23RG + TT23RGS
UK - 22
SE - 36
NO - 45
FR - 54

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TermaTech TT23RG

Inhaltszusammenfassung für TermaTech TT23RG

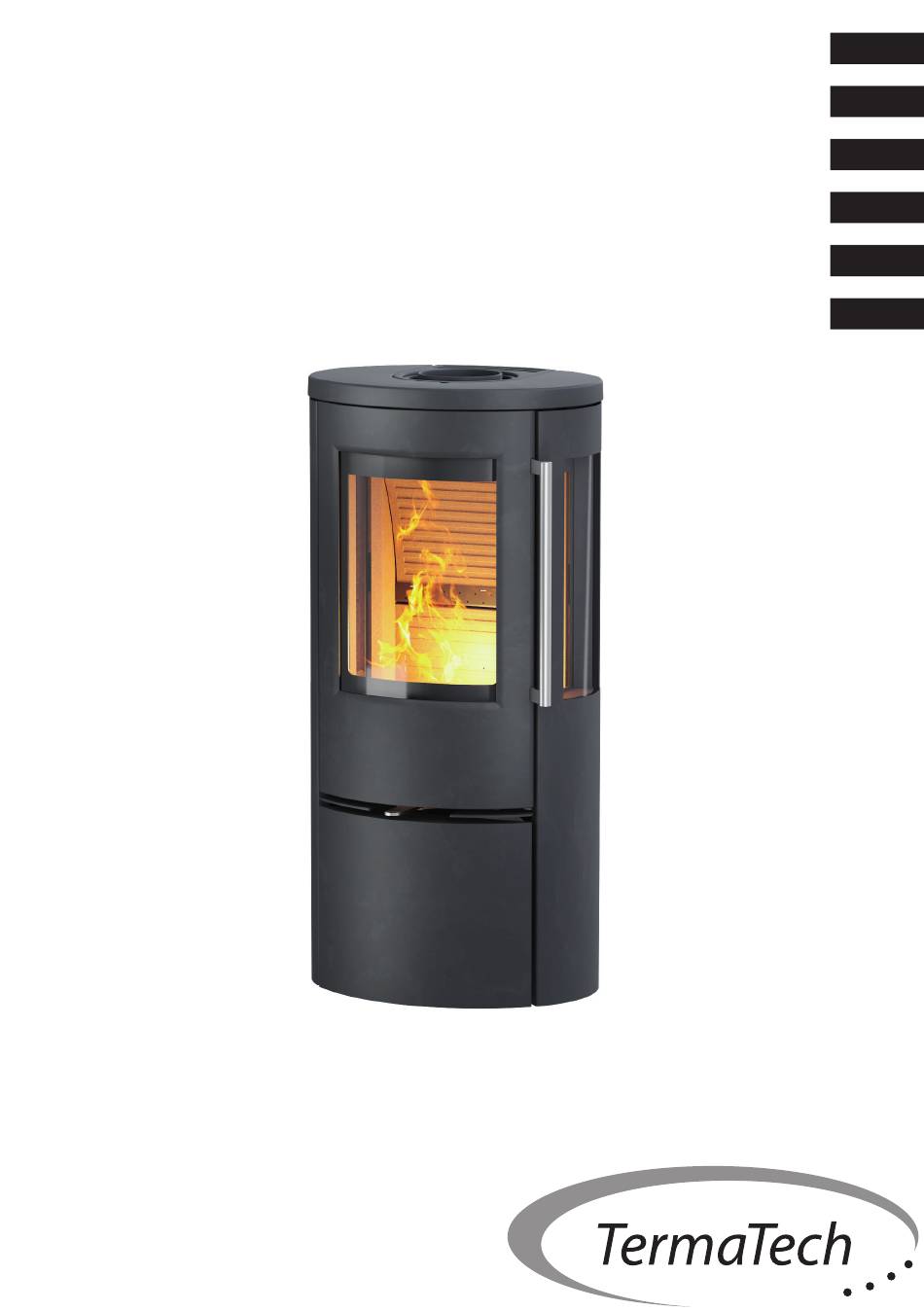

  • Seite 1 DK - 2 DE - 10 TT23RG + TT23RGS UK - 22 SE - 36 NO - 45 FR - 54...

  • Seite 12: Allgemeine Sicherheitshinweise

    Festbrennstoff verordnung der Städte München, Regensburg, Aachen und Düsseldorf Wir gratulieren Ihnen zu Ihrem neuen Kaminofen und danken Ihnen, dass Sie sich für einen Ofen von TermaTech entschieden haben. Wir wünschen Ihnen viele gemütliche und wohlig warme Stunden mit Ihrem neuen Kaminofen! Vor der Inbetriebnahme des Ofens lesen Sie bitte diese Montage- und Bedienungsanleitung sorgfältig durch, um sich mit den gesetzlichen Bestimmungen und den Pfl ege- und Wartungsan-...

  • Seite 13: Betrieb Mehrerer Feuerstätten

    Die erforderliche Luftmenge für die Verbrennung, beträgt ca. 8,5m3 je kg. Holz. Für die TT23 Serie von TermaTech gibt es die Möglichkeit für Frischluftzufuhr direkt zur Verbren- nung. Der Verbrennungsluftstutzen ist im Lieferumfang nicht dabei. Der Stutzen hat einen Durch- messer von Ø80mm.

  • Seite 14: Bodenmaterial Unter/Vor Dem Ofen

    *Diese Abstände gelten nur für den Kaminofen. Für Rohre gelten andere Abstände. Sicherheitsabstände bei Anwendung von UNISOLIERTEN Rohren*: 100mm hinter dem Ofen 700mm zur Seite 520mm bei Eckaufstellung 45° TT23RG / TT23 RGS TT23RG / TT23RGS 1100mm vor dem Ofen Sicherheitsabstände bei Anwendung von ISOLIERTEN Rohren*: 50mm hinter dem Ofen...
  • Seite 15 Anschluss: Die TermaTech Öfen können wahlweise von oben oder hinten angeschlossen werden. HEIZANLEITUNG Intermittierende Verbrennung Ihr neuer Kaminofen ist für eine intermittierende (unterbrochene) Verbrennung, nicht jedoch für eine kontinuierliche (Dauerbrandofen) Verbrennung zugelassen. Dies bedeutet, dass er richtig heizt mit einer kleinen Holzmenge und mit einer Brennzeit von etwa einer Stunde zwischen jedem Anheizen/Nachlegen.
  • Seite 16 Werden am Ofen Mängel oder Abweichungen festgestellt, darf der Ofen nicht mehr benutzt wer- den. Bitte wenden Sie sich dann unverzüglich an Ihren Händler. TermaTech gewährt bei normalem Betrieb des Ofens 5 Jahre Reklamationsrecht für Material- und Herstellungsfehler an der tragenden Konstruktion. Die Reklamationsrecht gilt nicht für die Brenn-...

  • Seite 17: Tipps Und Ratschläge

    Ersatzteil, um den Fehler zu beheben. Zusätzliche Verpfl ichtungen, wie z. B. die Montage des Er- satzteils, übernimmt TermaTech A/S nicht. Der Käufer hat keine über den Anspruch auf Lieferung des Ersatzteils hinausgehenden Ansprüche auf Ersatz von direkten oder indirekten Schäden.

  • Seite 18: Betriebsstörungen

    Scheiten gespalten als Feuerholz geeignet. Abfallprodukte wie z. B. druckimprägniertes Holz, Spanplatten, farbig bedruckte Broschüren oder satiniertes Papier dürfen in Kaminöfen nicht verwendet werden. Diese entwickeln beim Verbrennen Salzsäure oder Schwermetalle, welches sowohl für den Ofen als auch für die Umwelt äußerst schädlich ist.
  • Seite 19 TECHNISCHE DATEN TT23RG TT23RGS Nennwärmeleistung: 5,6 kW 5,6 kW Höhe: 1073mm 1084mm Breite: 521mm 531mm Tiefe: 414mm 418mm Gewicht ca.: 126kg 170kg Abgasstutzendurchmesser hinten/oben: 150 mm Daten für den Schornsteinfegermeister: -Mindestförderdruck ist: 11p (Pa) -Abgasmassenstrom ist : 5,2 (g/s) -Abgastemperatur gemessen im Abgasstutzen: 247° C...

  • Seite 20: Leistungserklärung

    Leistungserklärung TT23-CPR-2020-Version 1 Bauprodukt-Typ: Produkttyp/Anwendung: Raumheizer für feste Brennstoff ohne Warmwasserversorgung Art: TT23RG: S01-560 TT23RGS: S01-570 Brennstoff: Holz Produktions Nr.: Siehe Typenschild auf der Rückseite des Ofens Hersteller: TermaTech A/S E-mail: info@termatech.com Gunnar Clausens Vej 36 Web: www.termatech.com 8260 Viby J Tel.:...

  • Seite 21: Zeichnungen Mit Erklärungen

    Zeichnungen mit Erklärungen Austausch der Isolierplatten Folgen Sie der durchnummerierten Reihenfolge. Einstellung des Automatikverschlusses Verstellen der Füße Den Stift entfernen Die 4 Stellfüße und die Schraube werden von außen anziehen mit einem 25mm (Uhrzeigersinn) je Gabelschlüssel einge- nach dem wie schnell stellt oder von innen die Tür zugehen soll.
  • Seite 63 Lågen på klem Tür anlehnen Door ajar Ställ luckan på glänt Sett døren på gløtt Laisser la porte ouverte...
  • Seite 64 TermaTech AS • DK-8260 Viby J. • Tlf: +45 8742 0035 99-276 version 10.2020...

Diese Anleitung auch für:

Tt23rgs
