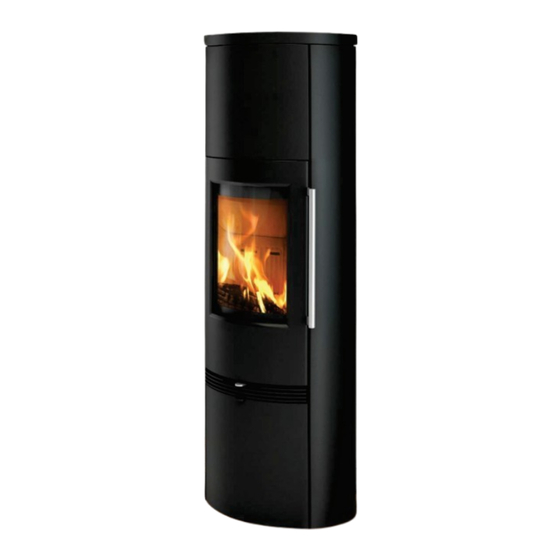

TermaTech TT20-Serie Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für TT20-Serie:
- Installations- und bedienungsanleitung (136 Seiten)
Werbung
Quicklinks
TT20 & TT21 series
Monterings- og brugsvejledning
Installations- und Bedienungsanleitung
Installation- and user manual
Installations- och användarmanual
Installasjons- og brukermanual
Notice de montage et d'utilisation
Installatie- en bedieningshandleiding
TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J
DK
2
DE
18
UK
35
SE
55
NO
72
FR
89
NL
107
www.termatech.com
21-12-2023 LP
Item no. 99-274
1
Werbung
Verwandte Anleitungen für TermaTech TT20-Serie
Inhaltszusammenfassung für TermaTech TT20-Serie
- Seite 1 TT20 & TT21 series Monterings- og brugsvejledning Installations- und Bedienungsanleitung Installation- and user manual Installations- och användarmanual Installasjons- og brukermanual Notice de montage et d’utilisation Installatie- en bedieningshandleiding TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 2 Herzlichen Glückwunsch zu Ihrem neuen Kaminofen Wir danken Ihnen für die Wahl eines TermaTech Kaminofens und wünschen Ihnen viele gemütliche und warme Stunden in der Zukunft. Ihr neuer Kaminofen von Termatech ist ein gewöhnlicher Konvektionsofen, der mit Speichersteinen verkleidet werden kann.
- Seite 3 Externe Verbrennungsluft wird durch die Zufuhr von Verbrennungsluft über einen Kanal von außen direkt zum externen Verbrennungsluftstutzen des Ofens hergestellt. Externe Verbrennungsluft-Kits sind für TermaTech Kaminöfen erhältlich. Fragen Sie Ihren Händler um Rat. Alternativ kann zusätzliche Luft über eine Luftöffnung in der Außenwand oder den Fenstern in den Raum eingebracht werden.
- Seite 4 Die Anleitung, die hier von Punkt 1 bis 6 beschrieben / angewendet wird, ist dieselbe, die verwendet wurde, als der Ofen vom Dansk Teknologisk Institut, Aarhus (TI), getestet und zugelassen wurde. Als Brennholz wurden Birkenholzstücke verwendet. Um die Umwelt zu schonen und sicherzustellen, dass Sie das Beste aus Ihrem neuen Termatech-Ofen herausholen, sollten Sie dieser Anleitung folgen.
- Seite 5 Verbrennungsluft (Bild 5.3) eingestellt. Die Luftregulierung bleibt in dieser Position für 2 Minuten und 20 Sekunden. Nach 2 Minuten und 20 Sekunden wird die Regulierung auf 50 % Verbrennungsluft (Sekundärluft) eingestellt (Bild 5.4). Bild 5.1. Bild 5.2. Bild 5.4. Bild. 5.3. TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 6 Die Asche kann im normalen Hausmüll entsorgt werden. Um sicherzustellen, dass die Asche in der Mülltonne nichts entzündet, sollte sie vor der Entsorgung 2 Tage lang abgekühlt sein. TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP...
- Seite 7 Schalten Sie die Dunstabzugshaube aus, auch wenn die Dunstabzugshaube in einem anderen Raum aktiv ist. Wenn es · nicht möglich ist, die Dunstabzugshaube auszuschalten, stellen Sie sicher, dass der Ofen ausreichend Frischluft von außen erhält (öffnen Sie gegebenenfalls ein Fenster). TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 8 Glasabfall entsorgt werden, da es sich um keramisches Glas handelt (es sollte als Keramik entsorgt werden). Ersatzteile Aus Gründen der Passform usw. empfehlen wir, nur Originalersatzteile in Ihrem TermaTech Kaminofen zu verwenden. Bitte sehen Sie Abschnitt 8. TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com...
- Seite 9 • ausdehnt oder zusammenzieht. Sollten während der Garantiezeit Fehler auftreten, die von dieser Garantie abgedeckt sind, verpflichtet sich TermaTech A/S, dem Kunden kostenfrei ein geeignetes Ersatzteil zuzusenden, um den Fehler zu beheben. Weitere Verpflichtungen von TermaTech A/S, den Fehler zu beheben, z. B. durch die Montage der Ersatzteile, bestehen nicht. Der Käufer hat neben dem Recht auf die Ersatzteile keinen Anspruch auf Entschädigung für direkte oder indirekte Kosten/Schäden.
- Seite 10 Abstand zu brennbaren Teilen (Möbel usw.) vor dem Ofen: 1100mm Bild 1 & 2: Hinweis: Der Abstand von der Oberkante des Ofens zur Decke beträgt mindestens: 750mm Bild 1 Bild 2 TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 11 Kaminöfen ohne selbstschließende Sichtfenstertüren, müssen an einen eigenen Schornstein angeschlossen werden. Der Betrieb mit offenem Feuerraum ist nur unter Aufsicht statthaft. Für die Schornsteinberechnung ist DIN EN 13384-1 bzw. DIN EN 13384-2 anzuwenden. TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP...
- Seite 12 Bodenschoner berührt und sicherstellt, dass der Ofen stabil steht. Das gleiche Verfahren wird in der hinteren Gewindebohrung der Bodenplatte verwendet (Bilder 3 und 5). Bild 1 Bild 2 Bild 3 TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 13 Top-Platte können nach oben oder unten gedreht werden, um das gewünschte Ergebnis zu erzielen. Die Top-Platte wird passend mit den 5 Muttern justiert, die sich unter der Top-Platte befinden. Beachten Sie die weißen Pfeile. TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 14 Zeit warm hält. Selbst wenn das Feuer erloschen ist." Achtung: Steine können durch Steinstaub schmutzig sein - daher ist es eine gute Idee, bei der Montage Handschuhe zu tragen. TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 15 Justierung der Holzfachtür Typ: TT21RH, TT21RHS, TT21RHT TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 16 Beachten Sie den schwarzen Pfeil. zuerst die Unterlegscheibe und dann die Mutter. Eine Mutter und eine Unterlegscheibe für jeden Gewindestift. Beachten Sie die schwarzen Pfeile. TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 17 Unten sehen Sie, wie dies korrekt und umweltfreundlich gemacht wird. Alle Teile der Verpackung und die meisten Teile des eigentlichen Kaminofens können recycelt werden. TermaTech A/S hat ein Recycling Abkommen bzgl. Transportverpackungen und gewerblich anfallende Verkaufsverpackungen in Deutschland mit Interseroh zero waste solutions unter der Vertragsnummer: 471602 Papier Das für die Verpackung verwendete Papier ist zu 100% Recyclingpapier und sollte entsprechend den Anweisungen Ihrer örtlichen...
- Seite 18 Abgastemperatur: 313°C (gemessen im Stutzen bei 20°C Raumtemperatur) Abgasmassestrom: 4,2 g/s Wirkungsgrad: 81% Jahreswirkungsgrad: 71% Leistung: 5 kW CO: 0,064% oder 800 mg/nm³ bei 13% O2 Mindestförderdruck: 12p (Pa) TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 19 Weight / Poids / Gewicht: 102Kg Weight / Pois / Gewicht: 110Kg Type TT20S: TT20RS: Weight / Poids / Gewicht: 155Kg Weight / Pois / Gewicht: 174Kg TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 20 174Kg Weight / Pois / Gewicht: 174Kg Type TT21RS – SA: Type TT21RL: Weight / Poids / Gewicht: 174Kg Weight / Pois / Gewicht: 119Kg TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 21 DE Declaration of Conformity (DoC) TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 22 TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
- Seite 23 TermaTech A/S, Gunnar Clausens Vej 36, DK-8260 Viby J www.termatech.com 21-12-2023 LP Item no. 99-274...
