TermaTech TT22 Montageanleitung Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für TT22:
- Montage- und bedienungsanleitung (64 Seiten) ,
- Bedienungsanleitung (61 Seiten) ,
- Montageanleitung und bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für TermaTech TT22
Inhaltszusammenfassung für TermaTech TT22

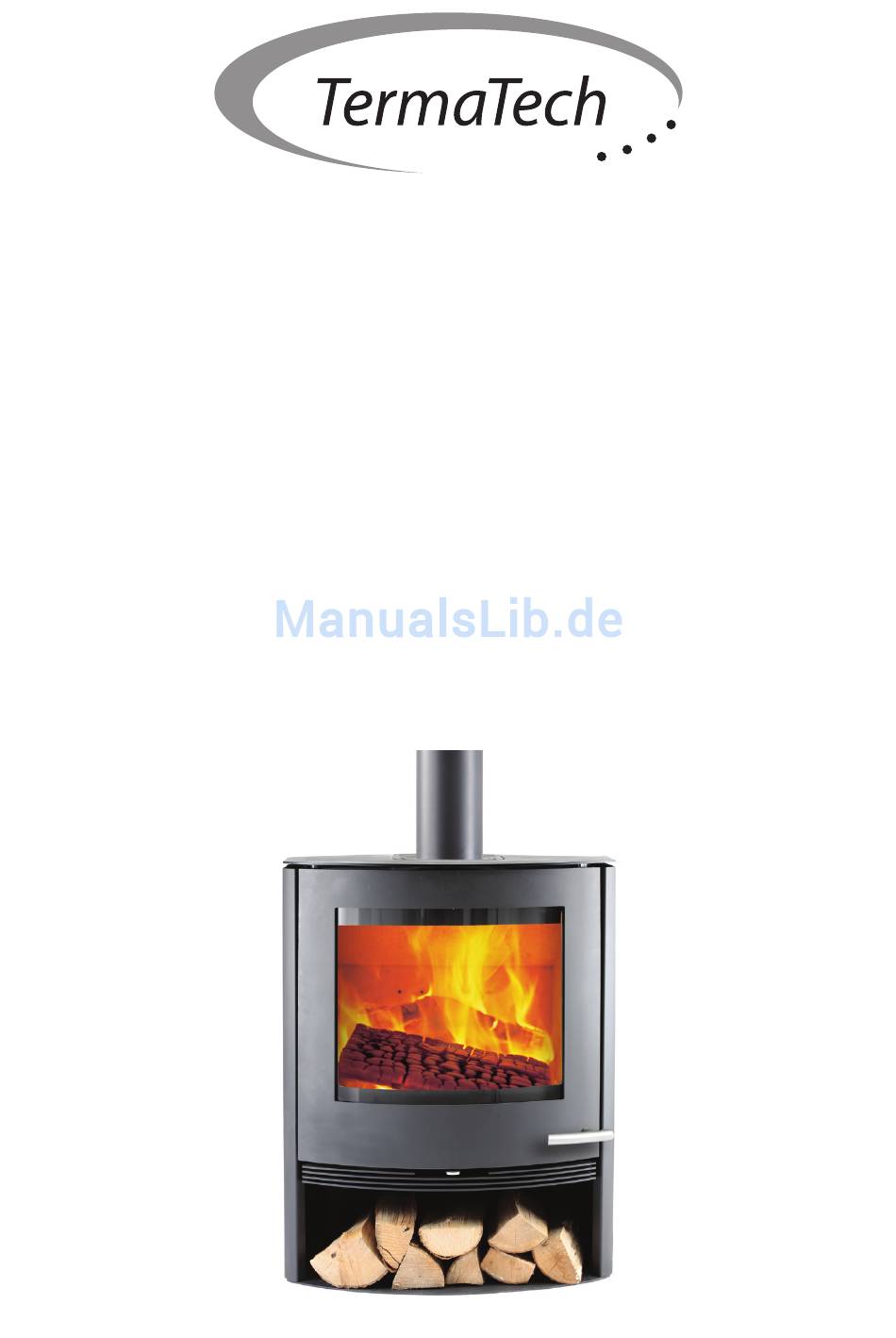

- Seite 1 Montage- und Bedienungsanleitung TT22 / TT22S / TT22H / TT22HS Geprüft und zugelassen nach: CE - EN 13240 BimSchV 1+2 DIN+, 15A, LRV (CH) Regensburger, Stuttgarter, Münchener, Aachener NS3058-1/-2 + 3059...
- Seite 2 Wir gratulieren Ihnen zu Ihrem neuen Kaminofen und danken Ihnen, dass Sie sich für einen Ofen von TermaTech entschieden haben. Wir wünschen Ihnen viele gemütliche und wohlig warme Stunden mit Ihrem neuen Kaminofen! Vor der Inbetriebnahme des Ofens lesen Sie bitte diese Montage- und Bedienungsanleitung sorgfältig durch, um sich mit den gesetz-...
- Seite 3 Informieren Sie daher vorher Ihren Bezirksschornsteinfegermeister. Es ist sicherzustellen, dass die für die Verbrennung benötigte Luft- menge ausreichend ist. Hierauf ist besonders bei dichtschließenden Fenstern und Türen zu achten. Die Schornsteinberechnung erfolgt nach DIN EN 13384-1 bzw. DIN EN 13384-2 mit dem dieser Anleitung zugefügten Wertetrippel. Prüfen Sie vor dem aufstellen, ob die Tragfähigkeit der Unterkon- struktion dem Gewicht Ihres Kaminofens standhält.
- Seite 4 evtl. auch öfter, z.B. nach der Reinigung des Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schorn- stein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständi- ger Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.
- Seite 5 Die erforderliche Luftmenge für die Verbrennung, beträgt ca. 8,2m3 je kg. Holz. Für die TT22 Serie von TermaTech gibt es die Möglichkeit für Frisch- luftzufuhr direkt zur Verbrennung. Der Verbrennungsluftstutzen ist im Lieferumfang nicht dabei. Der Stutzen hat einen Durchmesser von Ø96mm.
- Seite 6 Nennwärmeleistung Die Nennwärmeleistung des Ofens beträgt 7,5 kW. Sie wird bei einem Mindestförderdruck von 12 Pa erreicht. Anschluss: Die TermaTech Öfen können wahlweise von oben oder hinten ange- schlossen werden. HEIZANLEITUNG Beim ersten Anheizen: Das erste Anheizen muss behutsam erfolgen, da sich die Werkstoffe noch an die Hitze gewöhnen müssen.
- Seite 7 Menge Luft von unten in das Feuer zugeführt. Nach wenigen Minuten stellen Sie den Regler wieder in die Betriebsposition (zwischen linke und mittlere Position) 1. Die Ascheschublade muss stets vollständig geschlossen sein, auch beim Anheizen. Die Anheizanordnung (verschiebbarer Griff unter der Tür) kann bei Bedarf, für wenige Minuten, nach unten und dann nach rechts geschoben werden, um Anheizhilfe / Primärluft zuzuführen 2.
- Seite 8 Die Glasscheibe in Ihrem Kaminofen, ist aus keramisches Glas und darf deswegen nicht mit normalem Glas Abfall entsorgt werden. Originalersatzteile, die wegen Abnutzung ausgetauscht werden müssen, erhalten Sie bei Ihrem Fachhändler. Aus Gründen der Passform etc. sind ausschließlich Originalersatzteile von TermaTech zu verwenden.
- Seite 9 Bei Feststellung von Abweichungen / Fehlern, muss die Anwendung sofort eingestellt und der Händler sofort kontaktiert werden. *5 Jahre Garantie TermaTech gewährt, unter Voraussetzung normalen Betriebes, 5 Jahre Garantie auf Material- und Fabrikationsfehler, auf die tragende Konstruktion, ausschließlich der Brennkammer.
-
Seite 10: Tipps Und Ratschläge
TermaTech A/S kostenlos ein passendes Ersatzteil/Ersatz- komponente, um den Fehler zu beheben. Es liegt keine weitere Verpflichtung für TermaTech A/S vor, den Fehler zu beheben, z.B. in Form einer Montage des Ersatzteiles. Der Käufer hat über das Recht auf ein Ersatzteil hinaus, kein Recht auf Ersatz für weder direkte oder indirekte Schäden. -
Seite 11: Betriebsstörungen
minöfen nicht verwendet werden. Diese entwickeln beim Verbren- nen Salzsäure oder Schwermetalle, welches sowohl für den Ofen als auch für die Umwelt äußerst schädlich ist. Die Aufbewahrung des Brennholzes erfolgt bevorzugt unter einer Überdachung bei gleichzeitig ausreichender Belüftung wie z. B. in einem Carport oder unter einem Vordach. - Seite 12 zugezogen werden, um für Abhilfe zu sorgen, da der Schornstein verstopft sein könnte. Es riecht nach Rauch und Ruß Dies kann auf einen in den Schornstein nach unten drückenden Wind zurück-zuführen sein, welches meist bei bestimmten Windrichtun- gen auftritt. Der Schornstein ist möglicherweise zu kurz im Vergleich zum Dachfirst, oder hochgewachsene Bäume können Turbulenzen verursachen.
- Seite 13 Technische Daten TT22 TT22S Nennwärmeleistung: 7,5 kW 7,5 kW Höhe: 929mm 949mm Breite: 708mm 708mm Tiefe: 482mm 482mm Gewicht: ca. 175kg ca. 208kg TT22H TT22HS Nennwärmeleistung: 7,5 kW 7,5 kW Höhe: 1093mm 1093mm Breite: 756mm 756mm Tiefe: 476mm 476mm Gewicht: ca.
- Seite 16 Denne installations og brugsvejledning med tilhørende re- klamations- og garantibestemmelser, vedrører TermaTech: Brændeovn Model: Produktions/serienummer: Købt den: Diese Montage- und Bedienungsanleitung sowie Garan- tie- und Reklamationsbestimmungen beziehen sich auf das TermaTech: Kaminofen Modell: Seriennummer: Gekauft am: www.termatech.com TermaTech AS • DK-8260 Viby J. 99-230 version 11/2015...
