sportplus SP-INV-010-B Bedienungsanleitung Seite 29

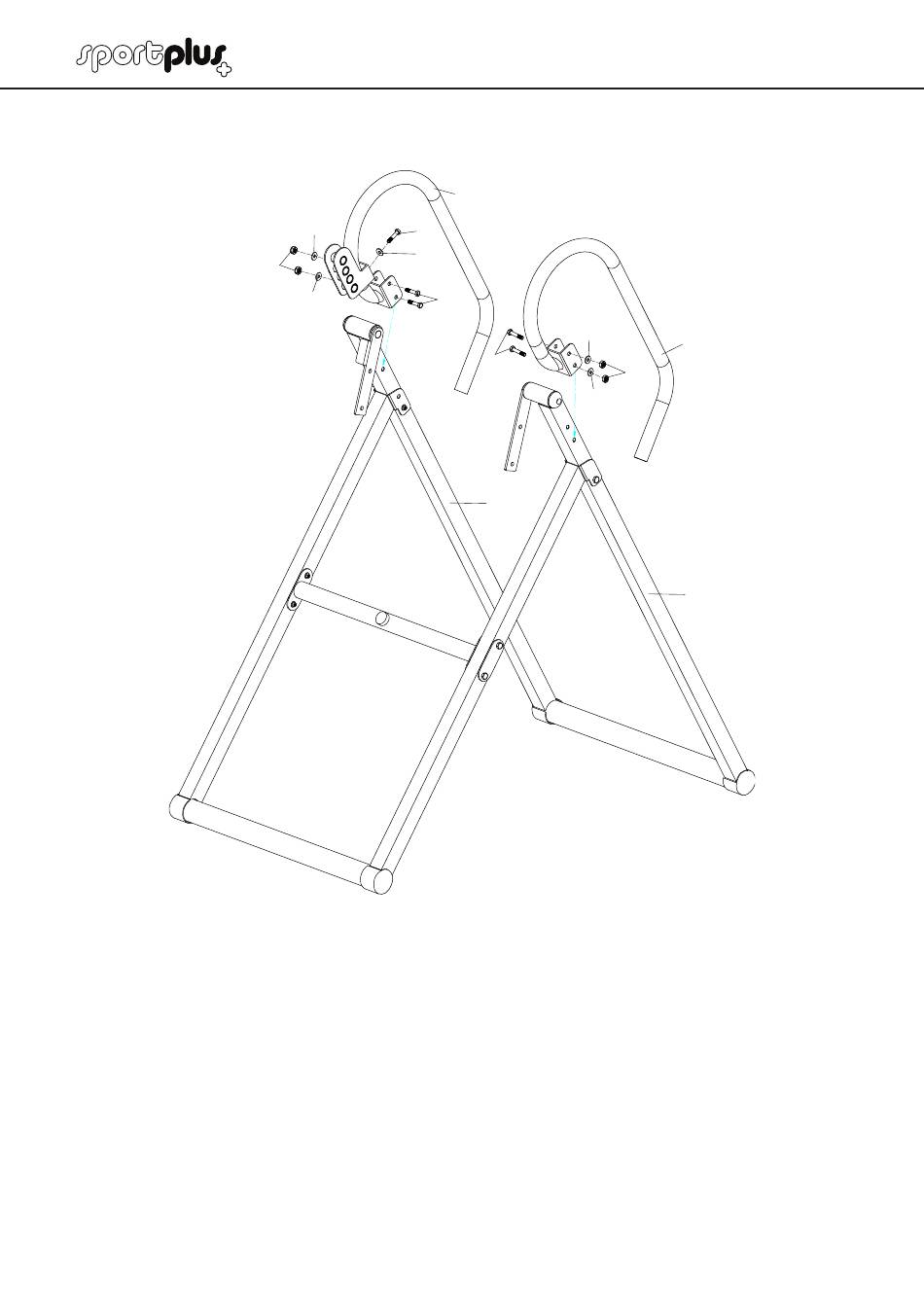

2 étape : ASSEMBLAGE DE L'ÉTRIER DE RETENUE
e
• Fixez l'étrier de retenue droit (6) sur le montant tubulaire arrière droit (8R) ; utilisez
pour cette opération 2 vis (20), 2 rondelles plates (19) et 2 écrous (21). Veillez à ce
que les 2 vis (20) soient placés de l'intérieur du cadre. Les rondelle plates (19) et
écrous (21) doivent se trouver sur le côté extérieur du cadre.
• Fixez l'étrier de retenue droit (6) sur le montant tubulaire arrière (8R) ; utilisez pour
cette opération 1 vis (22) et 1 rondelle plate (19).
• Fixez l'étrier de retenue gauche (7) sur le montant tubulaire arrière gauche (8L) ;
utilisez pour cette opération 2 vis (20), 2 rondelles plates (19) et 2 écrous (21).
Veillez à ce que les 2 vis (20) soient placés de l'intérieur du cadre. Les rondelle
plates (19) et écrous (21) doivent se trouver sur le côté extérieur du cadre.
• Serrez toutes les vis.
30
19
22
19
21
19
6
20
19
20
19
8R
7
21
8L
