ANLEITUNGEN ZUM VERBINDUNGSSYSTEM

Dieser Abschnitt bezieht sich nur auf Fluval Aquarien mit „EasyConnect" System und einem Fluval
Außenfilter. Wenn Ihr Aquarienset mit einem Fluval Innenfilter ausgestattet ist, gehen Sie zum Abschnitt
„Installation des Fluval Filters" weiter.
Installation des Wassereinlasses/-auslasses mit
dem „EasyConnect" System
(Einlass-/Auslassmontageteile sind in der Verpackung des Filters enthalten)
Einige Fluval Aquarien verfügen über das neue und innovative
„EasyConnect" System, dass die direkte Verbindung zwischen dem
Becken und dem Außenfilter durch den Boden des Glasaquariums dank
spezieller Anschlussstücke bietet. Normalerweise entsteht dieselbe
Verbindung bei von Handwerkern gefertigten Geräten, die komplex
sind und die nur mit einem Experten in Betrieb genommen werden
können. Dagegen kann das „EasyConnect" System einfach und sicher
in wenigen Minuten installiert werden. Dies ist die professionellste und
sauberste Lösung für Ihr Aquarium.
Bevor Sie fortfahren, identifizieren und zählen Sie alle

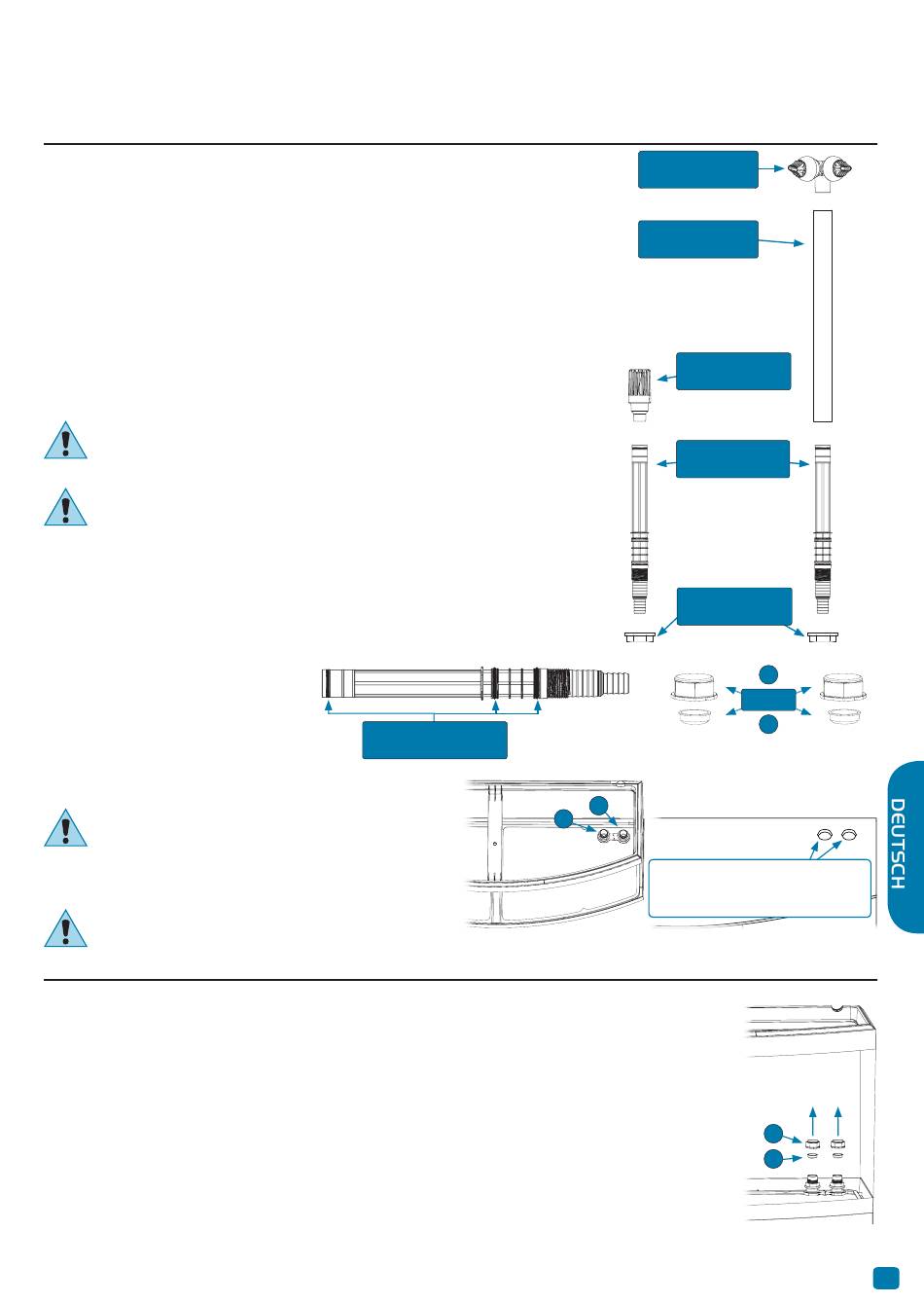

benötigten Teile (s. Explosionszeichnung auf dieser Seite).
Sollte ein Teil fehlen, brechen Sie die Montage ab und
kontaktieren Sie Ihren örtlichen Händler.
Bevor Sie fortfahren, überprüfen Sie die Röhren (A), ob alle 3
Gummiringe (C) vorhanden sind. Sollte ein Ring (C) fehlen,
brechen Sie die Montage ab und kontaktieren Sie Ihren
örtlichen Händler.
Suchen Sie die 2 Öffnungen im Beckenboden und stellen Sie sicher,
dass die passenden Öffnungen im Aquarienschrank genau darunter
liegen. An den 2 Öffnungen am Beckenboden wurden in der Fabrik
bereits spezielle Anschlussstücke aus Plastik und zwei Dichtungsdeckel
(P) und (Q) montiert.
Anschlussstücke dürfen niemals
entfernt, gedreht oder gelockert
werden. Das Auslasssystem
sollte in der Öffnung (O) installiert
werden. Das Einlasssystem sollte
in der Öffnung (I) installiert
werden.
Sobald Sie die Einlass- bzw. Auslasssysteme
installiert haben, dürfen Sie das Aquarium auf
dem Aquarienschrank nicht mehr verschieben,
da die Einlass- bzw. Auslasssysteme und das
Glasbecken sonst beschädigt werden könnten.
Lockern oder drehen Sie die in der Fabrik
installierten speziellen Anschlussstücke an
den Beckenöffnungen (I) und (O) nicht und üben Sie keinen Druck auf sie aus.

Installation des Auslasssystems

1. Drehen Sie den Deckel (P) mit der Hand heraus und entfernen Sie den Deckel (Q) aus
der Öffnung (O). (Abb. 1) WICHTIG: Bewahren Sie die Deckel (P) & (Q) auf.
2. Stecken Sie das Verbindungsrohr (A) ganz durch die Öffnung (O), bis es nicht mehr
geht. (Abb. 2)
3. Öffnen Sie den Schrank. Drehen Sie die Ringmutter (R) auf das untere Ende des
Verbindungsrohres (A) und befestigen Sie die Ringmutter. (Abb. 3)
4. Schieben Sie den Wasseraustrittsstutzen (N) in das eine Ende des Auslassrohres (B).
5. Schieben Sie das Auslassrohr (B) auf das Verbindungsrohr (A). (Abb. 4)
6. Stellen Sie die Höhe des Wasseraustrittsstutzens Ihren Bedürfnissen gemäß ein,
indem Sie das Auslassrohr (B) am Verbindungsrohr (A) entlang schieben.
Die
Gummiringe des
Verbindungsrohrs (C)
Wasseraus-
trittsstutzen (N)
Auslassrohr (B)
Ansaugkorb (S)
Verbindungsrohr
(A)
Ringmutter (R)
EINLASSEINHEIT
Deckel für die Beckenöffnung
O
I
Setzen Sie die beiden Öffnungen (I)
und (O) im Aquarienboden genau
auf die beiden passenden Löcher im
Aquarienschrank
AUSLASSEINHEIT
P
Deckel
Q
P
Q
Abb. 1
