INSTALACIÓN DEL SISTEMA DE CONEXIÓN FÁCIL
Esta sección solo se aplica a los acuarios Fluval con filtro externo Fluval y sistema "EasyConnect".
Si su kit para acuarios tiene un filtro interno Fluval, vaya directamente al capítulo "Instalación del filtro
Fluval".
Instalación de la entrada y salida de agua con el
sistema "Easy Connect"
(Las conexiones de entrada y de salida se incluyen en el empaque del filtro.)
Algunos modelos de acuarios Fluval vienen provistos con el nuevo e innovador
sistema "Easy Connect" que permite conectar el tanque directamente al
filtro externo a través del vidrio inferior y mediante conexiones especiales.
Normalmente, se consigue el mismo tipo de conexión con dispositivos
especiales que son complejos y requieren la ayuda de técnicos expertos.
Por el contrario, en pocos minutos el sistema "EasyConnect" se puede
instalar fácilmente y con seguridad para brindarle al acuario la solución más
profesional y limpia.

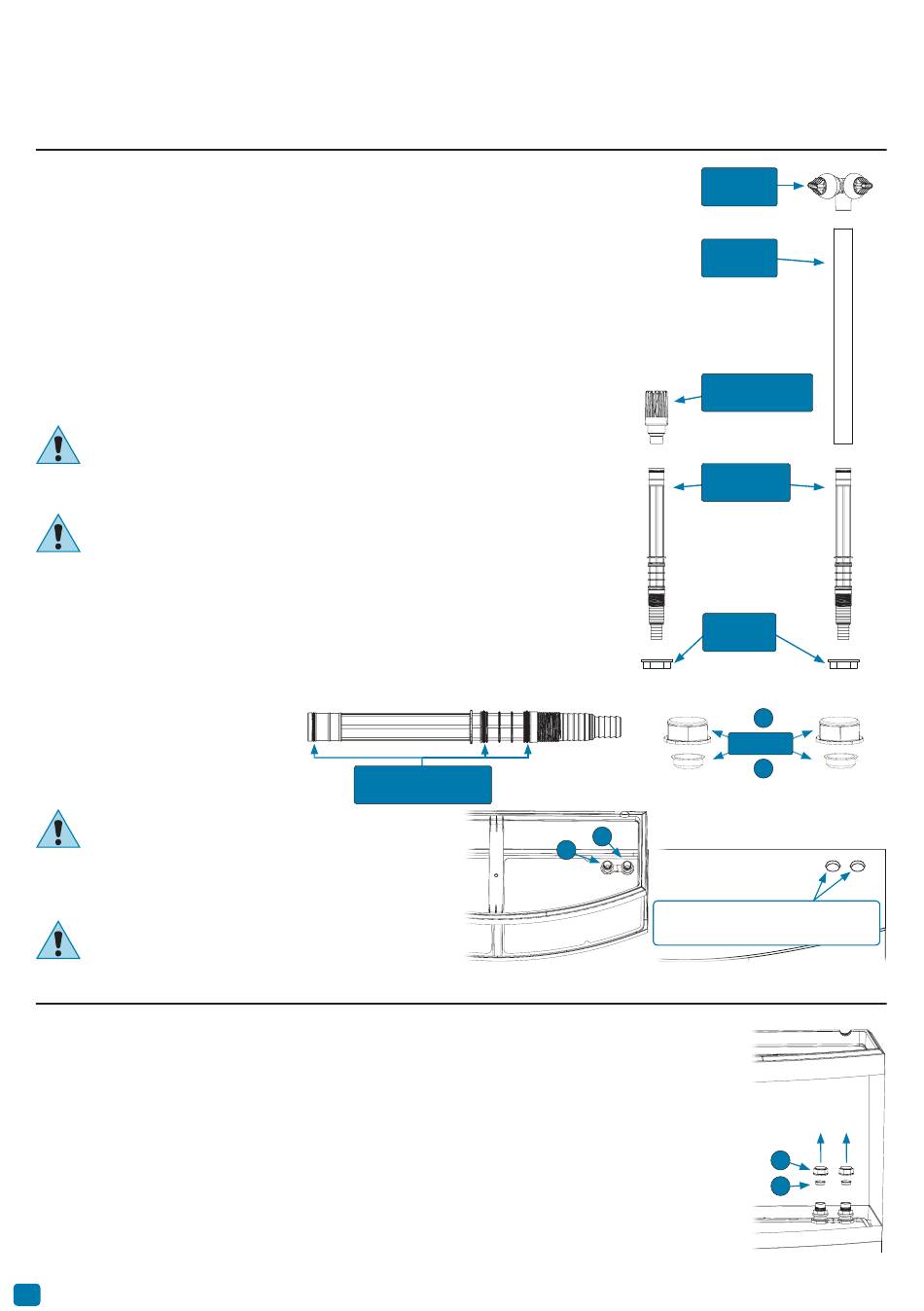

Antes de realizar la instalación, identifique y cuente todas las piezas
necesarias, remitiéndose a la ilustración anexa. Si falta alguna
pieza, no realice la instalación y comuníquese con el proveedor
local.
Antes de hacer la instalación, verifique los tubos (A) para saber si
están los tres anillos de goma (C). Si faltase uno de los anillos de
goma (C), no realice la instalación y comuníquese con el proveedor
local.
Busque las 2 aberturas en el vidrio de la parte inferior del tanque y cerciórese
de que estén alineadas con las aberturas correspondientes del mueble. Las
2 aberturas en el vidrio de la parte inferior del tanque vienen completas con
conexiones de plástico especiales instaladas en fábrica, que nunca deberán
sacarse, girarse o aflojarse, y
con dos tapones de sellado (P)
y (Q). El grupo de salida debe
instalarse en la abertura (O) y el
de entrada, en la abertura (I).
Una vez instalados los
grupos de salida y entrada, no mueva el
tanque del mueble, ya que esto podría
dañar los dispositivos de salida y de
entrada y el tanque de vidrio.
No fuerce, desajuste ni gire los accesorios
especiales instalados en fábrica en las
aberturas del tanque (I) y (O).
Instalación del sistema de salida
1. Desenrosque el tapón (P) manualmente y retírelo (Q) de la abertura (O) (Fig. 1).
IMPORTANTE: conserve los tapones (P) y (Q) para cualquier uso futuro.
2. Deslice el tubo de conexión (A) completamente a través de la abertura (O) hasta que
se detenga (Fig. 2).
3. Abra el pedestal. Enrosque y ajuste la tuerca anular (R) en el extremo inferior del
tubo (A) (Fig. 3).
4. Inserte la boquilla de salida (N) en uno de los extremos del tubo de salida (B).
5. Inserte el tubo de salida (B) en el tubo de conexión (A) (Fig. 4)
6. Regule la altura de las boquillas de salida según sea necesario deslizando el tubo de
salida (B) a lo largo del tubo de conexión (A).
26
Anillos de goma del
tubo de conexión (C)
Boquilla de
salida (N)
Tubo de
salida (B)
Filtro de
alimentación (S)
Tubo de
conexión (A)
Tuerca
anular (R)
GRUPO DE
ENTRADA
Tapones
TAPONES DE SELLADO EN LA
PARTE INFERIOR DEL TANQUE
O
I
Ubique las dos aberturas (l) y (O) del
vidrio inferior del tanque y los agujeros
correspondientes en el mueble.
GRUPO DE
SALIDA
P
Q
P
Q
Fig. 1
