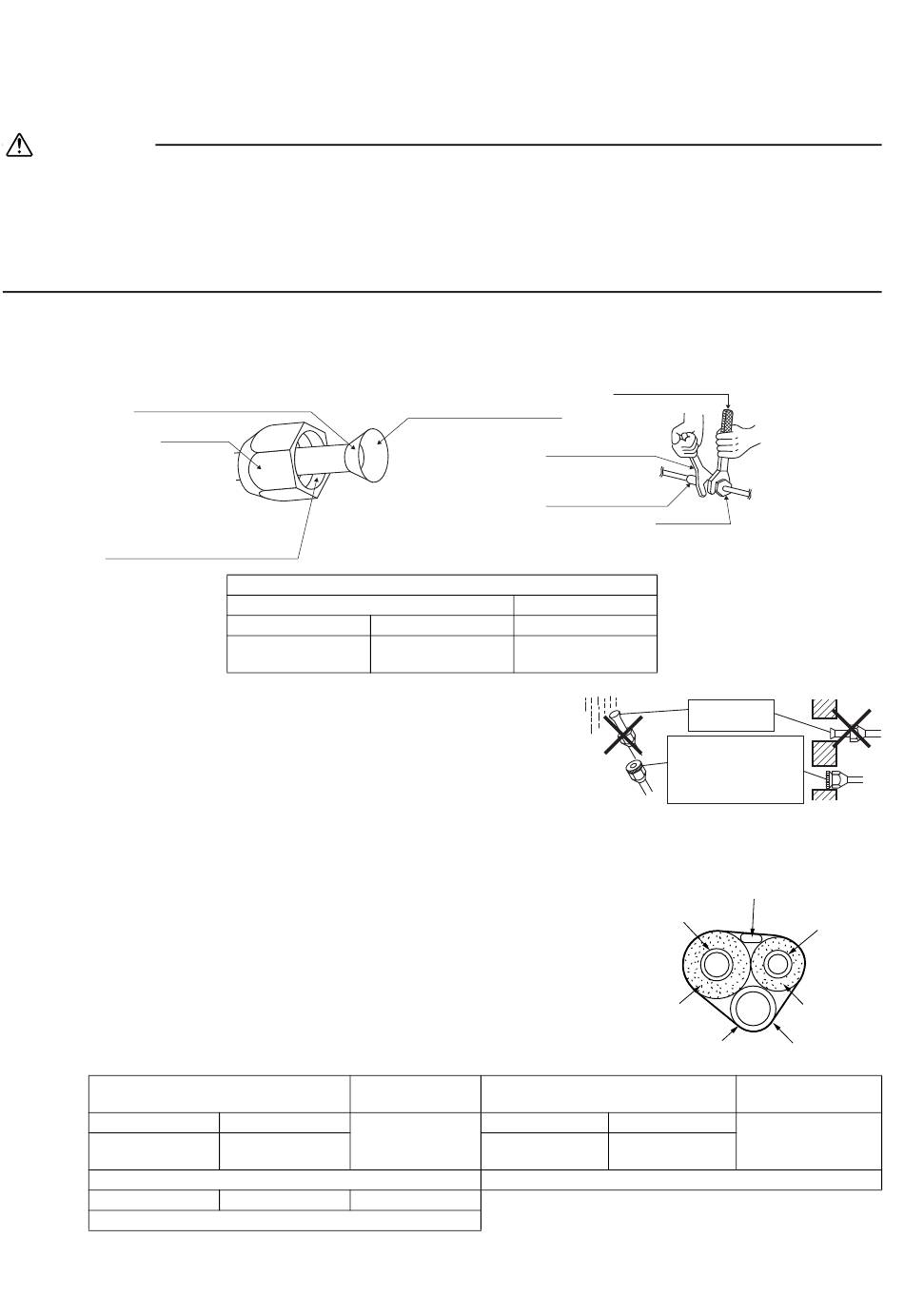

Verlegen der Kältemittelleitungen
2.
Kältemittelleitungen
VORSICHT
• Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung
zu vermeiden.)
• Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden
Sie für das Kältemittel R32 oder R410A geeignetes Kältemittelöl.)
• Verwenden Sie Drehmomentschlüssel zum Anziehen der Überwurfmuttern, um eine Beschädigung der Überwurfmuttern und
einen Gasaustritt zu vermeiden.
Richten Sie die Mittelpunkte beider Bördelbereiche aneinander aus und ziehen Sie die Überwurfmuttern 3 oder
4 Umdrehungen per Hand an. Ziehen Sie sie dann mit Drehmomentschlüsseln an.
Tragen Sie das Kältemittelöl nicht
auf der äußeren Fläche auf.
Bördelmutter
Tragen Sie kein Kältemittelöl auf
die Überwurfmutter auf, um ein
Anziehen mit zu hohem Drehmoment
zu vermeiden.
2-1. Hinweise zur Handhabung von
Kältemittelleitungen
1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und
Feuchtigkeit.
2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen.
Verwenden Sie eine Rohrbiegezange zum Biegen.
2-2. Auswahl des Kupfers und der Wärmeisoliermaterialien
Beachten Sie bei Verwendung handelsüblicher Kupferrohre und Armaturen die
folgenden Spezifikationen:
1) Isoliermaterial: Polyethylenschaum
Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/mh°C)
Die Oberflächentemperatur des Kältemittelgasrohrs erreicht maximal 110°C.
Wählen Sie Wärmeisoliermaterialien, die diese Temperatur aushalten.
2) Isolieren Sie unbedingt sowohl die Gas- als auch die Flüssigkeitsleitungen und
beachten Sie die unten angegebenen Abmessungen für die Isolierung.
25/35er Klasse
Außendurchmesser
9,5 mm
30 mm oder mehr
3) Verwenden Sie eine separate Wärmeisolierung für Gas- und Flüssigkeitskältemittelrohre.
8
[Öl auftragen]
Anzugsdrehmoment für Überwurfmutter
Gasseite
3/8 Zoll
32,7-39,9 N•m
(330-407 kgf•cm)
Gasseite
50er Klasse
Außendurchmesser
Außendurchmesser
12,7 mm
Minimaler Biegeradius
40 mm oder mehr 30 mm oder mehr
Stärke 0,8 mm (C1220T-O)
Tragen Sie das Kältemittelöl
auf die Innenfläche der
Überwurfmutter auf.
Flüssigkeitsseite
1/2 Zoll
49,5-60,3 N•m
(505-615 kgf•cm) (144-175 kgf•cm)
Flüssigkeitsseite Wärmeisolierung der Gasleitung
25/35er Klasse
Innendurchmesser
6,4 mm
12-15 mm
[Anziehen]
Drehmomentschlüssel
Schraubenschlüssel
Rohrverbindungsstück
Bördelmutter
1/4 Zoll
14,2-17,2 N•m
Bringen Sie
eine Kappe an.
Regen
Wenn keine Bördelungs-
kappe verfügbar ist,
decken Sie die Öffnung
mit Klebeband ab, um
Schmutz oder Wasser
fernzuhalten.
Kabel zwischen den Einheiten
Gasleitung
Isolierung der
Gasleitung
Klebeband
50er Klasse
Innendurchmesser
14-16 mm
Stärke: mindestens 10 mm
Wand
Flüssigkeitsleitung
Isolierung der
Flüssigkeitsleitung
Abflussschlauch
Wärmeisolierung der
Flüssigkeitsleitung
Innendurchmesser
8-10 mm
■
