Daikin R32 Split Serie Installationsanleitung Seite 14

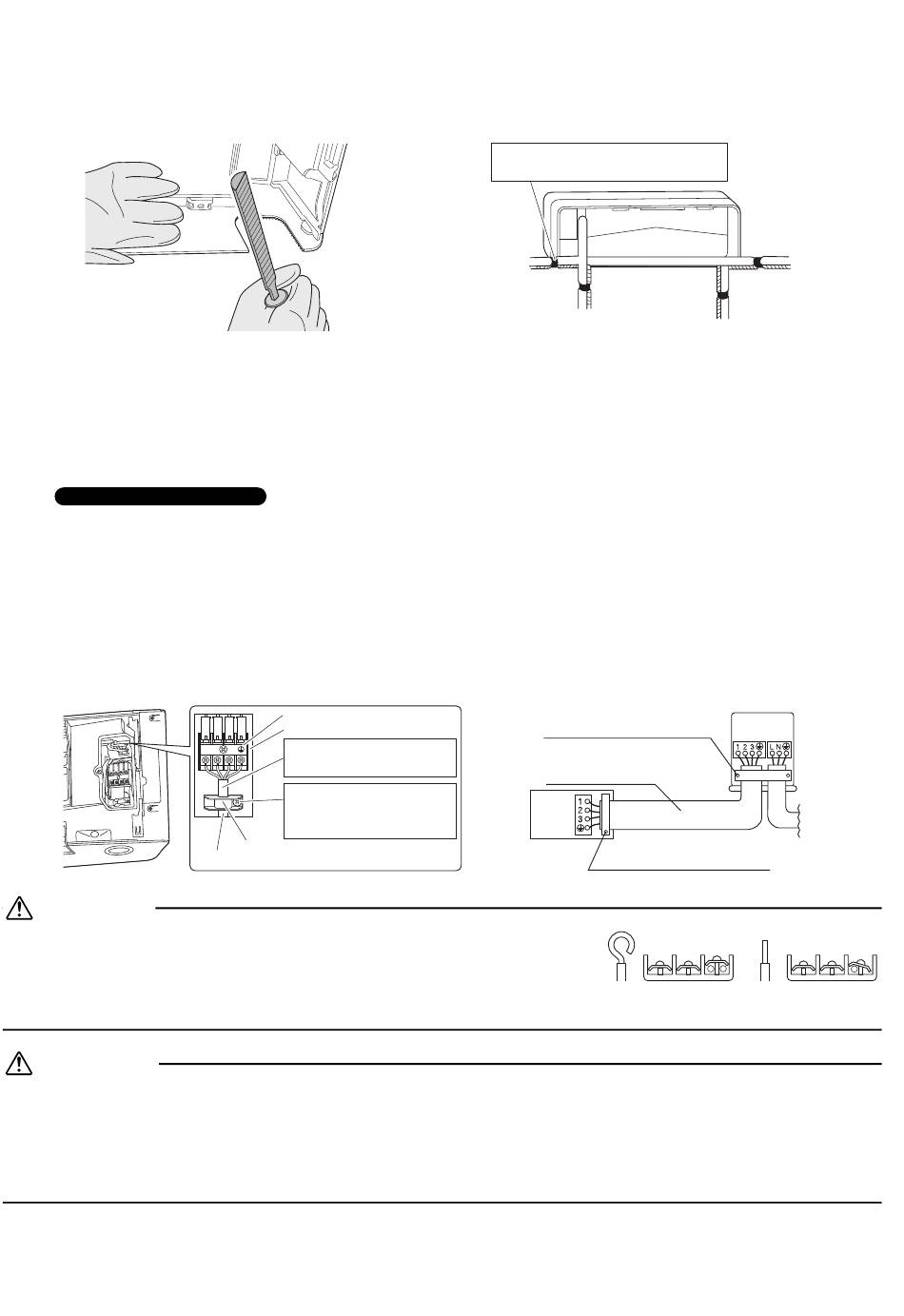

Installation des Innengeräts
3) Umwickeln Sie das Kabel zur Verbindung der Geräte, die Kältemittelleitungen und den Ablaufschlauch mit Isolierband
und verbinden Sie sie so miteinander.
Führen Sie dann den Ablaufschlauch und die Kältemittelleitungen durch die Wandöffnung, nachdem Sie sie durch die
ausgeschnittene Öffnung für die Rohrleitung durchgeführt haben.
HINWEIS
• Achten Sie darauf, dass keine Späne in den Antriebsteil des Arms gelangen.
• Achten Sie darauf, keinen Druck auf die untere Frontblende auszuüben.
6.
Kabel
Mit einem Multi-Innengerät
Anschluss mehrerer Innengeräte mitgeliefert wurde, beschrieben.
1) Isolieren Sie die Kabelenden ab (15 mm).
2) Schließen Sie die farbigen Kabel an die richtigen Anschlussnummern an den Klemmenleisten am Innen- und Außengerät
an und schrauben Sie die Drähte an den entsprechenden Klemmen fest.
3) Schließen Sie die Erdungsdrähte an den entsprechenden Klemmen an.
4) Ziehen Sie an den Kabeln, um sicherzustellen, dass diese völlig fest sitzen, und sichern Sie dann das Kabel mit dem
Kabelhalter.
5) Bei einem Anschluss an ein Adaptersystem müssen Sie das Kabel der Fernbedienung verlegen und Stecker S21 anschließen.
6) Verlegen Sie die Drähte so, dass der Wartungsdeckel sicher sitzt, und schließen Sie dann den Wartungsdeckel.
VORSICHT
Wenn Sie die Verkabelung an der Klemmleiste mit einem einadrigen Kabel
anschließen, müssen Sie das Kabel ringeln.
Eine fehlerhafte Installation kann Wärmebildung und Brand verursachen.
WARNUNG
• Verwenden Sie keine Drähte mit Verzweigungen, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu
Überhitzung, Stromschlag oder Bränden führen können.
• Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung
für die Kondensatpumpe etc. von der Klemmenleiste ab.) Andernfalls besteht Stromschlag- und Brandgefahr.
• Schließen Sie nicht das Innengerät an die Versorgungsspannung an! Schließen Sie das Innengerät ausschließlich an das
Außengerät an, da ansonsten die Gefahr eines Stromschlags oder Brands besteht!
12
Installation wie in der Installationsanleitung, die mit dem Außengerät für den
Klemmenblock
Elektrokasten
Kabel so verlegen, dass
1 2 3
der Wartungsdeckel sicher
angebracht werden kann.
Fest mit Kabelhalter befestigen,
so dass die Kabel keiner
externen Beanspruchung
ausgesetzt sind.
Kabelhalter
Verwenden Sie den spezifizierten Kabeltyp.
Kältemittelleitung und Ablaufschlauch
zusammen mit Vinyl-KIebeband umwickeln.
Verlegung der
Rohrleitung an
der rechten Seite
Verlegung der Rohrleitung
rechts unten
Kabel fest mit den
Klemmenschrauben befestigen.
Kabel zwischen den Geräten
4-adrig 1,5 mm² oder mehr
H05RN
Innen-
gerät
Kabel fest mit den
Klemmenschrauben befestigen.
Verlegung der
Rohrleitung an
der linken Seite
Verlegung der Rohrleitung
links unten
Außengerät
<Richtig> <Falsch>
■
Deutsch
